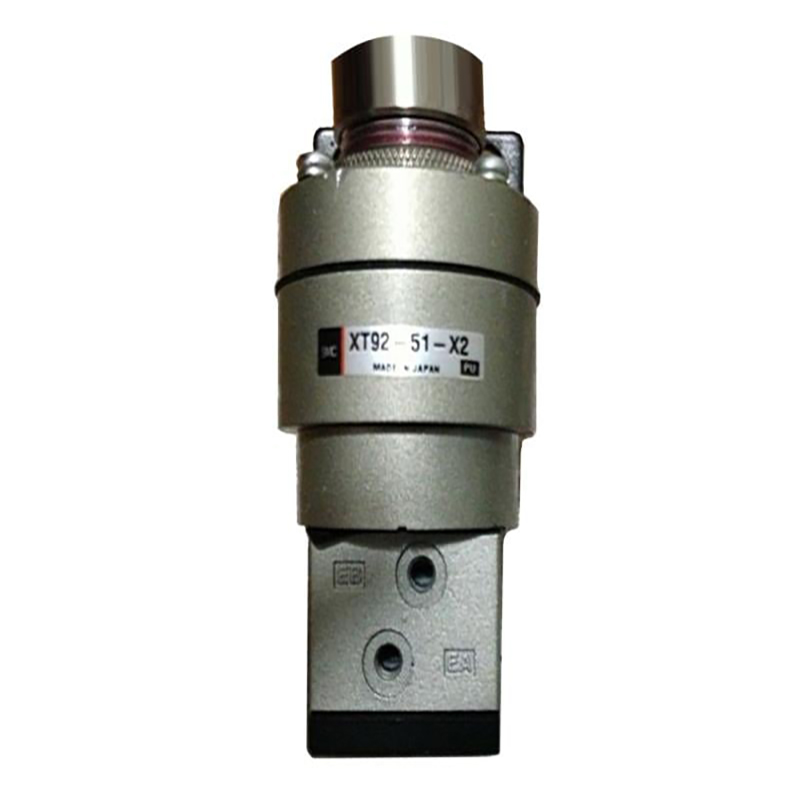

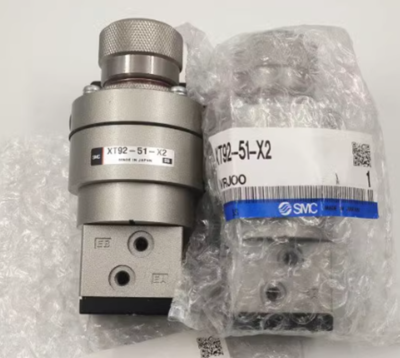

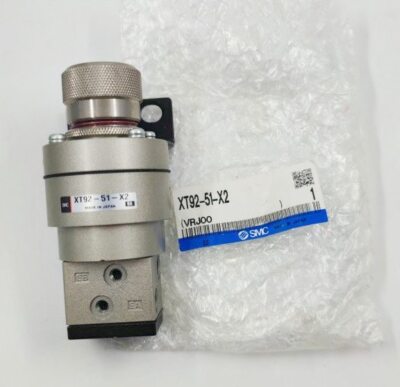

Pneumatyczny zawór sterujący XT92-51-X2

Niestandardowy precyzyjny zawór detekcji ciśnienia SOLH XT92-51-X2 jest dostosowany do UTC, funkcjonalnie różni się od zwykłych precyzyjnych regulatorów i jest dedykowany do wyzwalania progu ciśnienia, blokady bezpieczeństwa niskiego ciśnienia i dwuobwodowego przełączania sygnału pneumatycznego. Dzięki konstrukcji o działaniu bezpośrednim i regulowanemu ciśnieniu przełączania w zakresie 0,1 ~ 0,5 MPa jest w pełni kompatybilny z łącznikami rurowymi SMC i obsługuje montaż na wspornikach i panelach. Automatycznie przełącza ścieżki powietrza powyżej i poniżej ustawionego progu za pomocą wbudowanego otworu wylotowego tłumika, zastępując połączony przełącznik ciśnieniowy i zawór elektromagnetyczny, aby uprościć obiegi powietrza. Szeroko stosowany w blokadzie niskiego ciśnienia w urządzeniach, podwójnym przełączniku zasilania powietrzem i kontroli zezwolenia na ciśnienie rozruchowe, działa tylko w przypadku wykrywania sygnału pneumatycznego zamiast ciągłej regulacji ciśnienia.

Precyzyjny zawór detekcji ciśnienia XT92-51-X2

Marka:SOLH firmy Richge Technology


Przegląd produktu

     XT92-51-X2 to dostosowany do potrzeb klienta specjalny zawór firmy UTC marki SOLH Richge. Różni się zasadniczo od zwykłych precyzyjnych regulatorów ciśnienia i służy jako dedykowany zawór detekcyjny podwójnego ciśnienia do zabezpieczenia niskiego ciśnienia i przełączania sygnału pneumatycznego. To niestandardowe urządzenie zostało opracowane do wyzwalania progu ciśnienia i sterowania blokadą dwusygnałową w zautomatyzowanych obwodach bezpieczeństwa.

1. Podstawowe specyfikacje techniczne (w pełni kompatybilne z SMC)

     --Model: niestandardowa wersja specjalna XT92-51-X2

     --Typ konstrukcji: Zawór dwuciśnieniowy do wykrywania ciśnienia bezpośredniego działania

     --Gwint portu: Rc1/8, kompatybilny z łącznikami rurowymi M5

     --Odpowiednie medium: czyste sprężone powietrze

     --Regulowany zakres ciśnienia przełączania: 0,1 ~ 0,5 MPa

     --Maksymalne ciśnienie robocze: 0,8 MPa

     -- Ciśnienie próbne: 1,2 MPa

     -- Temperatura otoczenia podczas pracy: -5 ℃ ~ + 60 ℃

     --Waga netto: ok. 300 gr

     -Podstawowe funkcje: wykrywanie progu ciśnienia, blokada bezpieczeństwa niskiego ciśnienia, przełączanie sygnału podwójnego obwodu powietrza

2. Układ portu logicznego 3/2-drożnego

     --P: Główny port wlotu powietrza

     --A/B: Dwa niezależne porty wyjściowe przełączające

     --R: Króciec wydechowy z wbudowanym tłumikiem

     --Górne pokrętło regulacji: Ustawia dostosowany próg wyzwalania ciśnienia (np. 0,4 MPa)

     --Opcje instalacji: montaż na wsporniku lub montaż na panelu

3. Zasada działania

     Kiedy ciśnienie w systemie przekracza ustawiony próg: Powietrze przepływa z portu P do portu A, podczas gdy port B łączy się z wylotem R. Gdy ciśnienie w systemie spada poniżej ustawionego progu: Powietrze przepływa z portu P do portu B, podczas gdy port A łączy się z wylotem R. Zawór realizuje automatyczne przełączanie ścieżki powietrza przy stałym progu ciśnienia, aby zakończyć blokadę bezpieczeństwa i pneumatyczną kontrolę sygnału logicznego.

4. Porównanie wydajności: precyzyjne regulatory XT92-51-X2 VS ARP/IR

Przedmiot
Zawór detekcji ciśnienia XT92-51-X2
Precyzyjny regulator ARP/IR
Podstawowy cel
Wykrywanie progu ciśnienia, przełączanie obwodów i blokada bezpieczeństwa
Ciągła stabilna regulacja ciśnienia
Logika sterowania
Dyskretne przełączanie progów ON/OFF
Ciągła proporcjonalna kontrola ciśnienia
Precyzja sterowania
Tolerancja punktu przełączania ±5% pełnej skali
Dokładność regulacji ±0,2%~1% pełnej skali
Charakterystyka przepływu
Przepływ niskiego poziomu sygnału do sterowania logicznego
Średni i wysoki przepływ do napędzania siłownika
Główne scenariusze
Blokada bezpieczeństwa urządzenia, przełączanie źródła powietrza
Precyzyjne dozowanie, kontrola napięcia, uruchamianie pozycjonowania

5. Typowe scenariusze zastosowań

     Blokada bezpieczeństwa niskiego ciśnienia: Automatycznie przełącza sprzęt w bezpieczny tryb gotowości, gdy ciśnienie powietrza spadnie poniżej ustawionej wartości. Automatyczne przełączanie podwójnego zasilania powietrzem: Przełącza na rezerwowe źródło powietrza w przypadku spadku ciśnienia w głównym rurociągu. Blokada zezwolenia na ciśnienie w maszynie: Ogranicza uruchamianie sprzętu do momentu osiągnięcia prawidłowego progu ciśnienia powietrza. Zintegrowana pneumatyczna jednostka logiczna: Zastępuje połączony zespół oddzielnych przełączników ciśnienia i zaworów elektromagnetycznych, aby uprościć ogólny układ obwodu powietrza.

Podsumowanie w jednym zdaniu

     Niestandardowy zawór detekcji ciśnienia SOLH XT92-51-X2 realizuje zabezpieczenie przed niskim ciśnieniem i przełączanie ścieżki powietrza o stałym progu; jest to specjalny pneumatyczny element logiczny do obwodów blokad bezpieczeństwa i nie można go używać do ciągłej, precyzyjnej regulacji ciśnienia.
