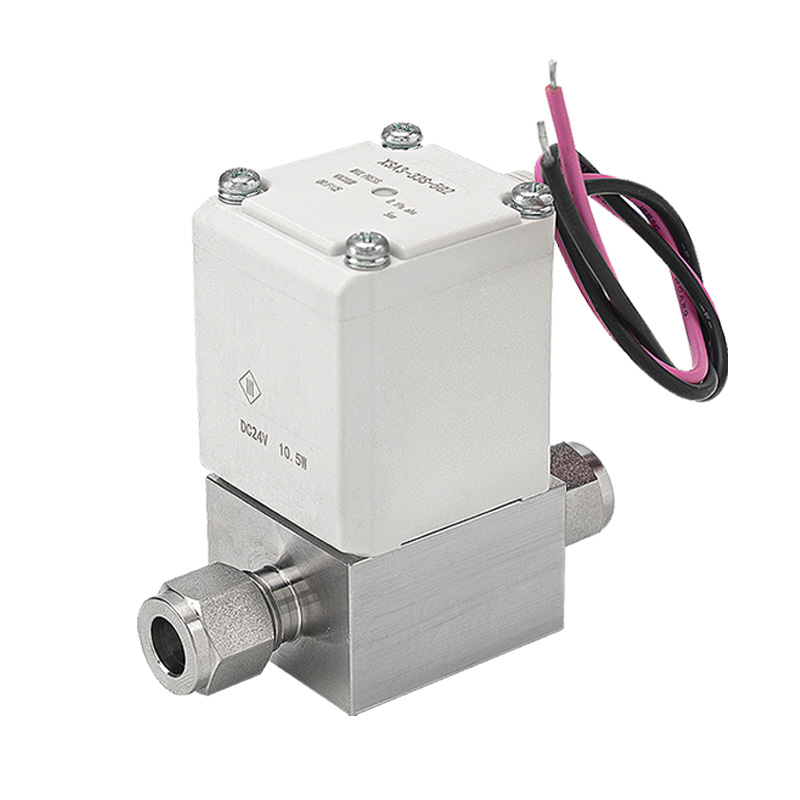

Zawór elektromagnetyczny wysokiego podciśnienia serii XSA normalnie zamknięty

Marka:SOLH firmy Richge Technology

1. Pozycjonowanie produktu

     Seria SOLH XSA to normalnie zamknięty zawór elektromagnetyczny zaprojektowany specjalnie do obwodów bardzo wysokiej próżni. Realizuje precyzyjną kontrolę włączania i wyłączania mediów w postaci powietrza i gazu obojętnego. Charakteryzując się najwyższą tolerancją na próżnię, wyjątkowo minimalnymi wyciekami, czystą konstrukcją zapobiegającą zanieczyszczeniom i szybką reakcją, służy jako rdzeń próżniowy w precyzyjnym sprzęcie procesowym, w tym półprzewodnikach, panelach fotowoltaicznych, wyświetlaczach LCD, maszynach medycznych i przetwórstwa spożywczego.

2. Podstawowe kluczowe funkcje

- Kompatybilność z bardzo wysoką próżnią

     Minimalne robocze ciśnienie bezwzględne osiąga 1×10⁻⁶ Pa, w pełni spełniając standardy procesu ultrawysokiej próżni, gwarantując stabilne utrzymywanie próżni i szybką wydajność pompowania w systemach próżniowych.

- Doskonałe szczelne uszczelnienie i bardzo niski wyciek

     Przeciek wewnętrzny ≤ 1,3×10⁻⁹ Pa·m3/s; wyciek zewnętrzny ≤ 1,3×10⁻¹¹ Pa·m3/s. Podwójne działanie zapewniające niski poziom wycieków stabilizuje stopień podciśnienia w systemie i eliminuje ryzyko ulatniania się niebezpiecznych gazów w środowisku pracy.

- Czysta, zoptymalizowana struktura o niskiej zawartości cząstek

     Wewnętrzna sprężyna zintegrowana z korpusem zaworu w celu zmniejszenia tarcia ruchomych elementów i wytwarzania cząstek, idealnie pasująca do linii produkcyjnych o rygorystycznych wymaganiach dotyczących pomieszczeń czystych.

-Niski pobór mocy i lekka konstrukcja

     Zużycie energii przez cewkę zmniejszone nawet o 25% w porównaniu z poprzednimi generacjami; masa całkowita obniżona maksymalnie o 18% (minimum 0,41 kg). Energooszczędna konstrukcja ułatwia kompaktową integrację z precyzyjnymi ramami sprzętu.

- Wiele opcji połączeń

     Dostępne są dwa uniwersalne schematy połączeń: złącza z uszczelnieniem czołowym, złącza zaciskowe z tulejką 1/4" i 3/8" oraz wewnętrzne gwinty Rc/NPT, kompatybilne z różnymi standardowymi specyfikacjami rurociągów próżniowych.

- Szeroki zakres napięcia i różnorodne zaciski elektryczne

     Obejmuje główne napięcia, w tym DC24V, AC110V / AC220V. Różnorodne formy okablowania, takie jak szybkozłącza, zaciski DIN i wejścia kablowe, dostosowują się do wszystkich popularnych zautomatyzowanych systemów sterowania.

- Stabilny i bezpieczny certyfikat przemysłowy

     Cewka ognioodporna, klasa UL94V-0; certyfikowany zgodnie ze standardami RoHS, CE, CAT.ES140-7B, odpowiedni do długotrwałej, ciągłej, nieprzerwanej pracy przemysłowej.

3. Tabela pełnej specyfikacji technicznej

4. Typowe scenariusze zastosowań

      --Produkcja półprzewodników: wtrysk gazu do komory procesowej i sterowanie włączaniem i wyłączaniem rurociągu próżniowego

     -- Linie produkcyjne fotowoltaiki i LCD: Pompowanie w komorze ultrawysokiej próżni i pętle utrzymujące ciśnienie

     -- Sprzęt medyczny: przyrządy do sterylizacji próżniowej i laboratoryjne obwody próżniowe

     -- Przemysł spożywczy: Maszyny do pakowania próżniowego i suszenia próżniowego

     -- Laboratoria badań naukowych: urządzenia eksperymentalne o ultrawysokiej próżni i sprzęt do testowania fizyki cząstek elementarnych

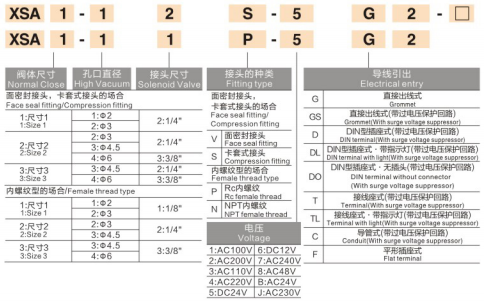

5. Przykłady modeli i wytyczne dotyczące wyboru

5.1: Typowe kody modeli:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Kluczowe punkty wyboru

      -- Potwierdź wymagania dotyczące klasy próżni: czy wymagana jest bardzo wysoka wydajność próżni 1×10⁻⁶ Pa (abs)

      -- Wybierz typ połączenia rurociągu: uszczelka czołowa, złączka tulejowa lub gwint wewnętrzny Rc/NPT

      -- Dopasuj napięcie cewki do zacisku elektrycznego: seria DC24V lub AC; szybka wtyczka / DIN / okablowanie kablowe

      -- Potwierdź rozmiar portu: 1/4", 3/8", aby zaspokoić zapotrzebowanie na przepływ w systemie

Podsumowanie w jednym zdaniu

     Normalnie zamknięty elektrozawór wysokiego podciśnienia SOLH XSA obsługuje działanie w ultrawysokiej próżni 1×10⁻⁶ Pa z bardzo niskim wyciekiem, czystą strukturą wewnętrzną o niskiej zawartości cząstek i wieloma wymiennymi połączeniami, działając jako niezawodny element przełączający we wszystkich precyzyjnych procesach przemysłowych próżniowych.
