Regulator wody WR110
  • Regulator wody WR110Regulator wody WR110

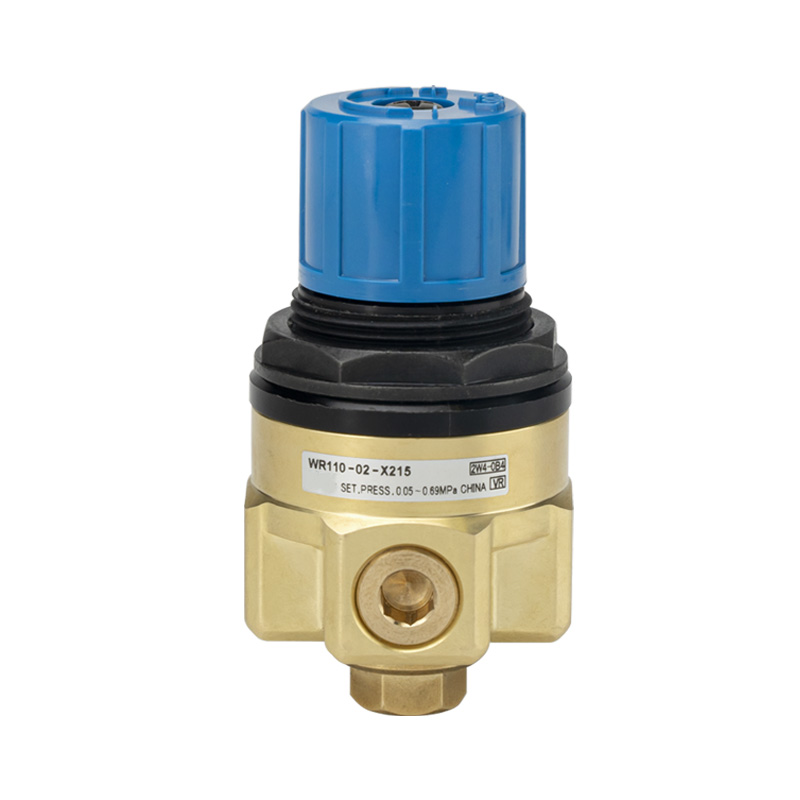

Regulator wody WR110

Seria SOLH WR110 to kompaktowy mosiężny regulator ciśnienia wody, specjalnie zaprojektowany do przemysłowych rurociągów wody chłodzącej i wody technologicznej. Przyjmując mosiężną konstrukcję zapobiegającą osadzaniu się kamienia i korozję, pasuje do wody z kranu i ogólnych warunków pracy wody przemysłowej. Dzięki dwóm regulowanym zakresom ciśnienia i maksymalnemu ciśnieniu roboczemu 0,8 MPa posiada wbudowany nadmiarowy nadmiar ciśnienia zapewniający stabilne ciśnienie wody i ochronę rurociągu. Wyposażony w zamykane pokrętło, zarezerwowany port manometru i różnorodne opcje montażu, zapewnia szybką reakcję i niewielkie wahania ciśnienia. Jest szeroko stosowany w chłodzeniu obrabiarek, sprzęcie laserowym, uzdatnianiu wody, zaopatrzeniu w wodę do instrumentów i przemysłowych systemach obiegowych natryskowych.

Kompaktowy regulator ciśnienia wody serii WR110

Marka:OLH firmy Richge Technology (睿其格科技)

Pozycjonowanie produktu

     Seria WR110 to kompaktowy regulator ciśnienia bezpośredniego działania, opracowany wyłącznie do przemysłowych rurociągów wody chłodzącej i wody technologicznej. Zawór ten, wykonany ze specjalnej, antykorozyjnej obudowy z mosiądzu, zapewnia stałą regulację ciśnienia wody i różnorodne opcje instalacji, aby dopasować się do miniaturowych systemów cyrkulacji wody.


Struktura i zasada działania

     - Bezpośrednio działająca kompozytowa konstrukcja tłokowo-membranowa z wbudowaną funkcją odciążającą

     --Odpowiednie medium: woda z kranu i ogólna woda przemysłowa; nie nadaje się do wody dejonizowanej lub ultraczystej

     --W korpusie zaworu zastosowano specjalny materiał mosiężny o działaniu antykorozyjnym i zapobiegającym osadzaniu się kamienia

     --Wyposażony w montowane od góry zamykane niebieskie pokrętło regulacyjne

     --Zarezerwowany port boczny Rc1/8 do montażu manometru

     --Dwa rozwiązania montażowe: bezpośredni montaż gwintowany lub opcjonalny wspornik mocujący B21-1P


Podstawowe kluczowe funkcje

1. Dwa opcjonalne regulowane zakresy ciśnienia

     --WR110-X224 wersja niskociśnieniowa: 0,08–0,39 MPa

     --WR110-X215 wersja średniociśnieniowa: 0,05–0,69 MPa Maksymalne ciśnienie robocze osiąga 0,8 MPa, a ciśnienie próbne wynosi 1,72 MPa.

2. Wodoodporna mosiężna konstrukcja antykorozyjna

     Specjalny mosiężny korpus skutecznie zapobiega korozji wodnej i gromadzeniu się kamienia. W połączeniu z wodoodpornymi uszczelkami gumowymi temperatura pracy wynosi -5 ℃ ~ +60 ℃.

3. Mini kompaktowy i lekki zarys

     Całkowity wymiar φ45×75mm przy masie netto tylko 0,26kg, doskonale dopasowany sprzęt wbudowany i wąskie rurociągi wody chłodzącej.

4. Stabilna regulacja z zabezpieczeniem przed nadmiernym ciśnieniem

     Szybka reakcja i niewielkie wahania ciśnienia wyjściowego. Wewnętrzny kanał nadmiarowy automatycznie uwalnia nadciśnienie, aby zabezpieczyć dalsze rurociągi. Zamykane pokrętło zapobiega niezamierzonej regulacji ciśnienia spowodowanej wibracjami lub przypadkowym dotknięciem.

5. Elastyczne porty gwintowane i montaż wielokierunkowy

     Standardowe porty Rc1/8 i Rc1/4; Gwint NPT opcjonalny dla modelu X215. Zarezerwowano dedykowany boczny port pomiarowy, a w celu uzyskania optymalnej wydajności zaleca się montaż pionowy.


Tabela specyfikacji technicznych

Przedmiot
Specyfikacja
Seria modeli
WR110-X224 / WR110-X215
Środek roboczy
Woda z kranu i woda przemysłowa (z wyłączeniem wody czystej/dejonizowanej)
Maksymalne ciśnienie robocze
0,8 MPa
Dowód ciśnienia
1,72 MPa
Regulowany zakres ciśnienia
X224: 0,08–0,39 MPa; X215: 0,05–0,69 MPa
Główny wątek portu
Wc1/8, Wc1/4; NPT opcjonalne
Gwint portu miernika
Wc1/8
Temperatura pracy
-5 ℃ ~ + 60 ℃
Materiał korpusu zaworu
Specjalny mosiądz zapobiegający osadzaniu się kamienia
Waga netto
0,26 kg

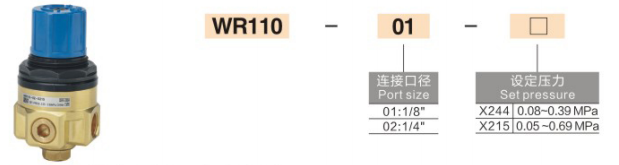

Wyjaśnienie kodu modelu

Przykład: WR110-02-N-X215

     --WR110: Seria produktów podstawowych

     --01 / 02: Odpowiedni rozmiar portu

     --N: wersja gwintu NPT; pusty znak oznacza standardowy gwint Rc

     --X215 / X224: Kod dla różnych zakresów regulacji ciśnienia

Typowe scenariusze zastosowań

     Linie cyrkulacji wody chłodzącej obrabiarki i wrzeciona Układy chłodzenia urządzeń do cięcia laserowego i spawania Małe uzdatnianie wody i stabilizacja ciśnienia na wlocie membrany RO Rurociągi doprowadzające wodę do przyrządów testujących i urządzeń analitycznych Obwody zwilżające i natryskowe w maszynach drukarskich i papierniczych Rurociągi wody procesowej nieczystej do sprzętu medycznego i pomocniczego sprzętu półprzewodnikowego.

Podsumowanie w jednym zdaniu

     WR110 przeznaczony do wody regulator ciśnienia ma mosiężny korpus zapobiegający osadzaniu się kamienia, ciśnienie znamionowe 0,8 MPa, dwa regulowane zakresy ciśnienia, niewielkie rozmiary, wbudowany zawór nadmiarowy i zamykane pokrętło, co czyni go preferowanym elementem kontroli ciśnienia w małych przemysłowych systemach cyrkulacji wody.
