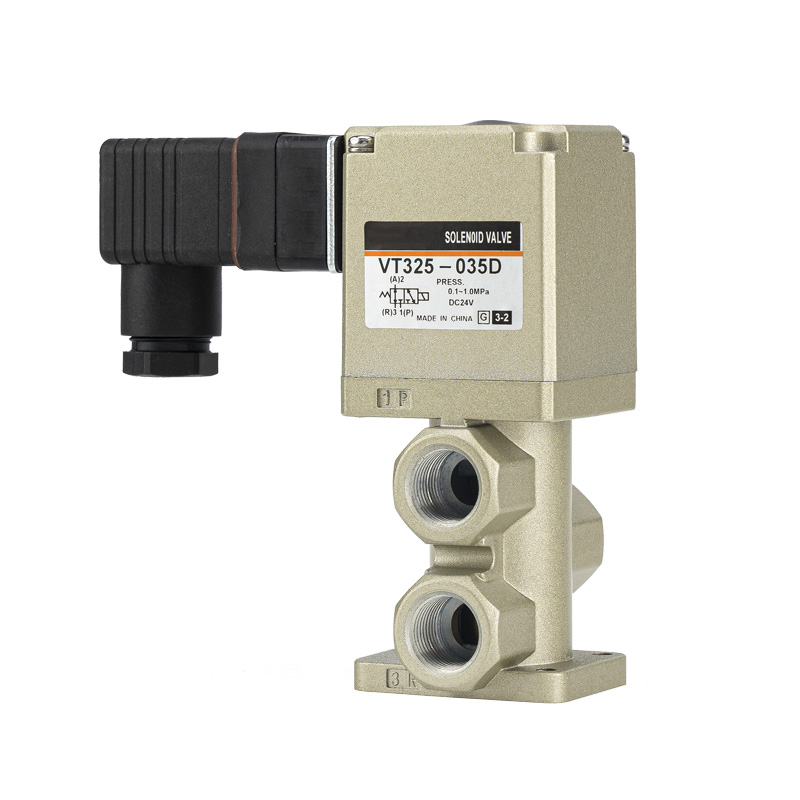

3-portowy zawór elektromagnetyczny serii VT325 – typu grzybkowego bezpośredniego działania

Marka:SOLH firmy Richge Technology | Standard SOLH

1. Pozycjonowanie produktu

     Seria SOLH VT325 to 3-drogowy zawór elektromagnetyczny typu grzybkowego bezpośredniego działania, charakteryzujący się całkowicie elastycznym uszczelnieniem. Zaprojektowany do obwodów sprężonego powietrza i gazu obojętnego, umożliwia włączanie i wyłączanie obwodu powietrza, przełączanie kierunku i sterowanie wydmuchem. Obsługując rozruch przy zerowym ciśnieniu i kompatybilny zarówno z dodatnim ciśnieniem, jak i pełną próżnią, VT325 służy jako stabilny i niezawodny pneumatyczny element przełączający o wysokiej częstotliwości dla ogólnego sprzętu automatyki przemysłowej.

2. Podstawowe kluczowe funkcje

-Bezpośrednia struktura grzybka i uruchamianie przy zerowym ciśnieniu

     Nie jest wymagane minimalne ciśnienie robocze. Działa stabilnie w pełnym zakresie nadciśnienia 0–1,0 MPa. Wersja próżniowa obsługuje ciśnienie robocze do -101,2 kPa, w pełni przystosowując się do scenariuszy pracy przy niskim, próżniowym i wysokim ciśnieniu.

--Wielofunkcyjna konstrukcja 6 w 1 do uniwersalnych rurociągów

     Zmieniając tryby podłączenia portu, pojedynczy zawór realizuje 6 trybów funkcjonalnych, w tym NC (normalnie zamknięty), NO (normalnie otwarty), podział przepływu i wybór przepływu. Obejmuje różnorodne wymagania dotyczące logiki pneumatycznej, zapewniając doskonałą wszechstronność i elastyczną konfigurację.

--Bardzo wysoki przepływ i szybka reakcja

     Wyposażony w zoptymalizowane wewnętrzne kanały przepływu, zawór zapewnia duży współczynnik przepływu C=6,1 dm3/(s·bar). Osiąga szybki czas reakcji ≤30 ms i obsługuje maksymalną częstotliwość przełączania 5 Hz, doskonale nadającą się do szybkiego przełączania pneumatycznego i sterowania nawiewem powietrza o dużym przepływie.

--Elastyczne uszczelnienie i praca bez smarowania

     Wykorzystuje wysokiej jakości elastyczne materiały uszczelniające, zapewniające doskonałą szczelność, działanie przeciwstarzeniowe i długą żywotność. Całkowicie bezsmarowa praca zapewnia czyste obwody gazowe, przyjazność dla środowiska i znacznie obniżone codzienne koszty konserwacji.

--Kompaktowa konstrukcja i elastyczna instalacja

     Mini i kompaktowy korpus oszczędza miejsce instalacyjne. Obsługuje zarówno metody bezpośredniego podłączenia przewodu, jak i okablowania gniazdowego. Wyposażony w standardowy, nieblokujący przycisk ręcznego sterowania, umożliwiający wygodne debugowanie, inspekcję i awaryjne przełączanie ręczne na miejscu.

--Możliwość montażu na kolektorze i silna kompatybilność

     Obsługuje montaż gęstego kolektora i układanie w stosy. Kompatybilny wymiarowo ze standardowymi przemysłowymi wyspami zaworowymi, dzięki czemu idealnie nadaje się do modułowych, scentralizowanych systemów sterowania pneumatycznego i zautomatyzowanego sprzętu zintegrowanego.

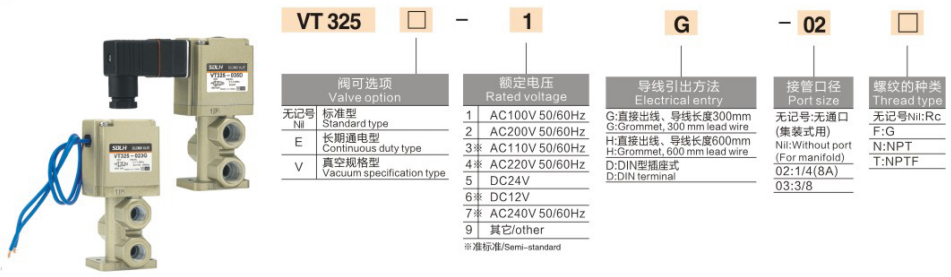

3. Pełna specyfikacja techniczna

     --Konfiguracja portu: 3-portowy, 2-pozycyjny pojedynczy elektromagnes

     --Typ operacji: typ grzybka bezpośredniego działania

     --Metoda uszczelniania: wysokowydajna elastyczna uszczelka gumowa

     --Odpowiedni płyn: sprężone powietrze, gaz obojętny

     --Ciśnienie robocze: 0–1,0 MPa; Typ próżni: -101,2 kPa ~ 0,1 MPa

     - Ciśnienie próbne: 1,5 MPa

     --Zakres temperatury otoczenia: 5 ℃ ~ 50 ℃

     --Czas reakcji: ≤30 ms (testowany przy 0,5 MPa)

     --Maksymalna częstotliwość robocza: 5 Hz

     --Smarowanie: konstrukcja bezsmarowa

     --Obsługa ręczna: standardowy typ bez blokady; typ mocowania narzędzia opcjonalny

     --Rozmiar portu: Rc 1/4, Rc 3/8

     --Napięcie cewki: DC24V, AC110V, AC220V i konfigurowalne opcje

4. Typowe scenariusze zastosowań

     --Sterowanie pneumatyczne dla zautomatyzowanych linii produkcyjnych, ramion robotów i osprzętu mocującego

     --Systemy zdmuchiwania kurzu, natryskiwania płynów, adsorpcji próżniowej i przerwy próżniowej

     --Maszyny do pakowania, drukowania, obróbki tekstyliów i drewna

     --Sprzęt automatyzacyjny wymagający rozruchu przy zerowym ciśnieniu, kompatybilności z próżnią i przełączania wysokiej częstotliwości

     --Scentralizowane wyspy zaworowe i modułowe pneumatyczne obwody sterujące kolektora

Podsumowanie w jednym zdaniu

     3-drogowy zawór elektromagnetyczny grzybkowy SOLH VT325 bezpośredniego działania charakteryzuje się uruchamianiem przy zerowym ciśnieniu, pełną kompatybilnością z próżnią, wielofunkcyjnym przełączaniem 6 w 1, wyjątkowo dużą przepustowością i bezobsługową pracą, stanowiąc niedrogie, uniwersalne rozwiązanie do przełączania pneumatycznego o wysokim przepływie w systemach automatyki przemysłowej.
