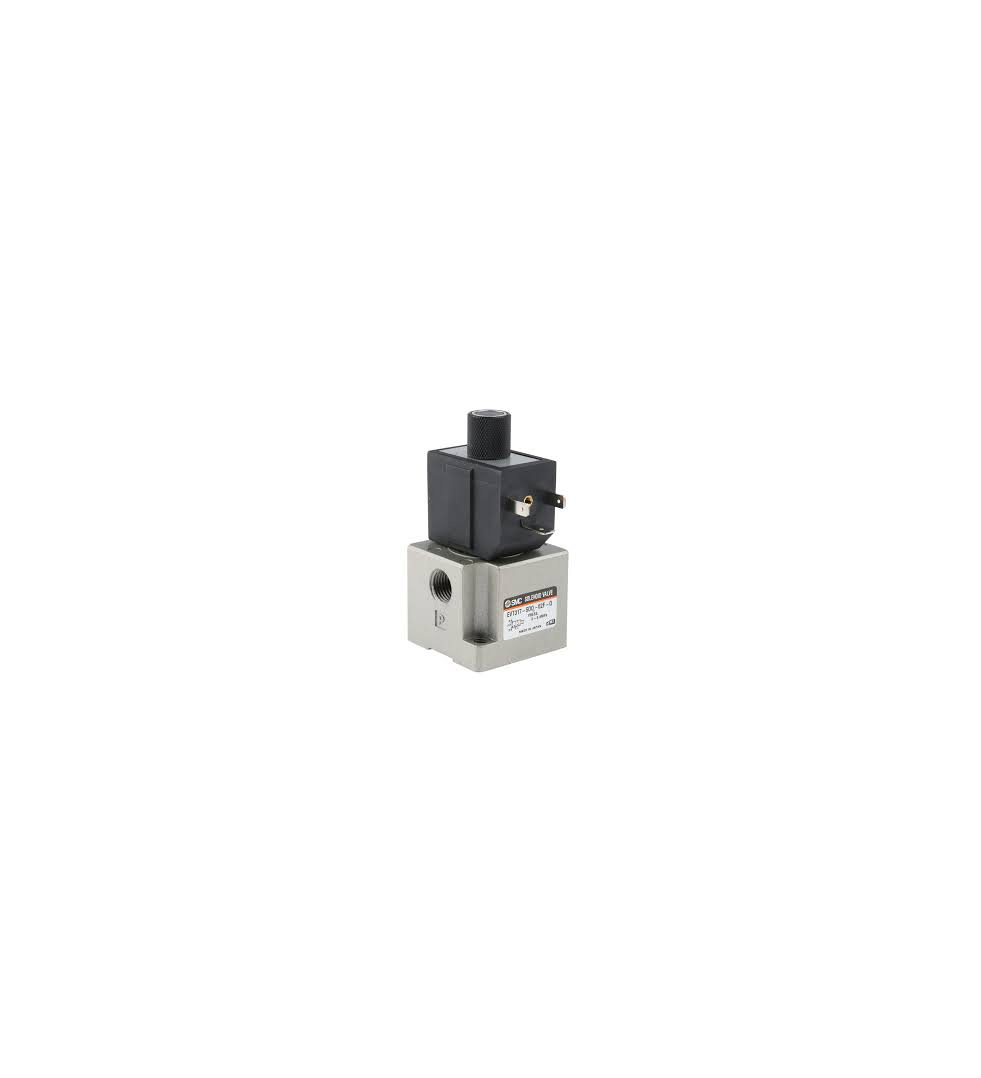

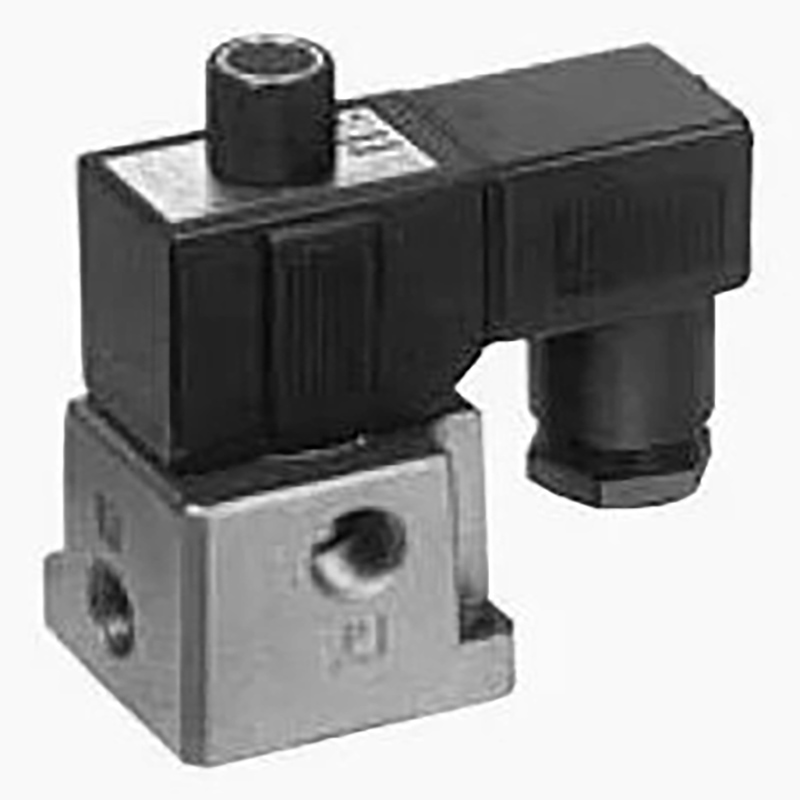

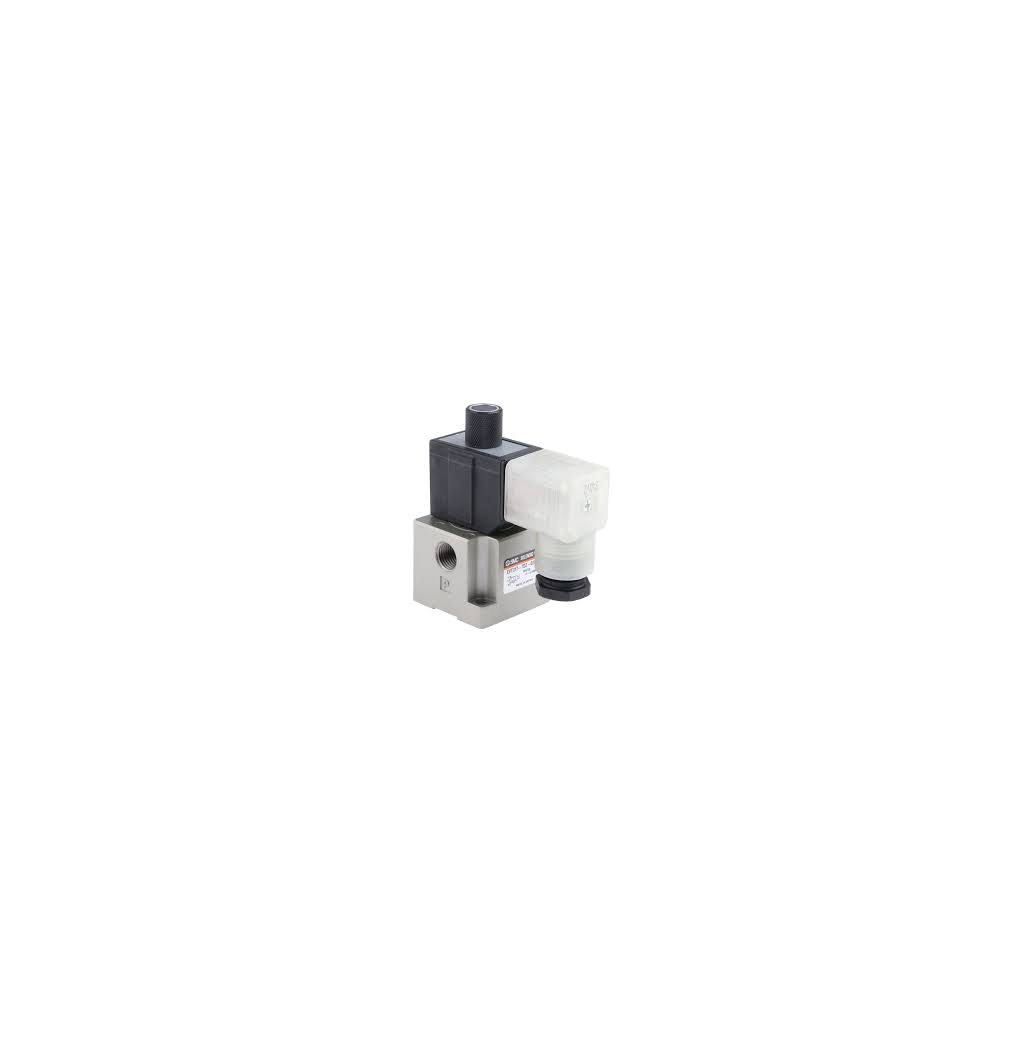

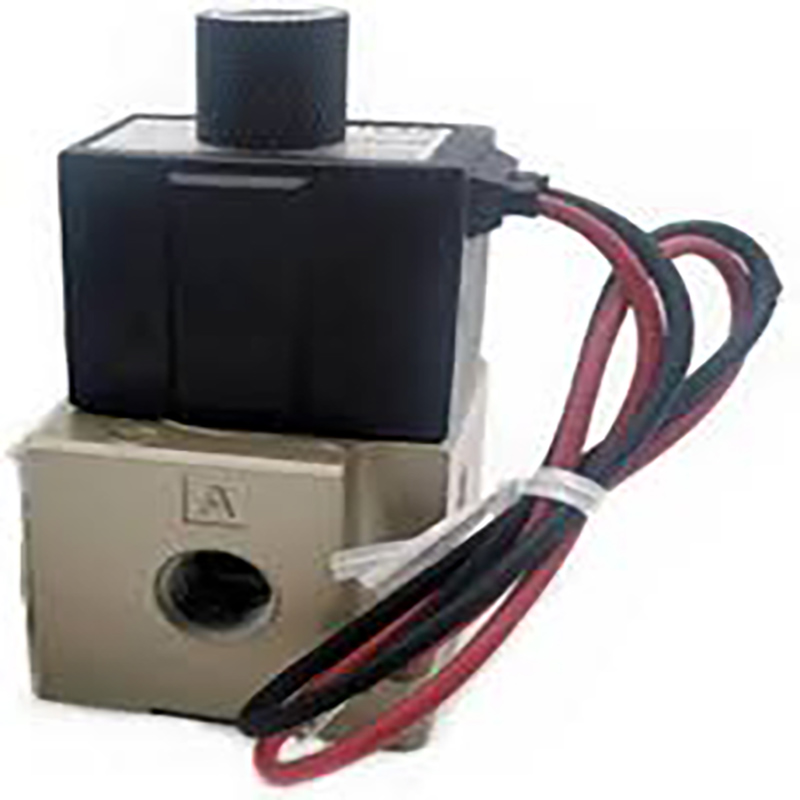

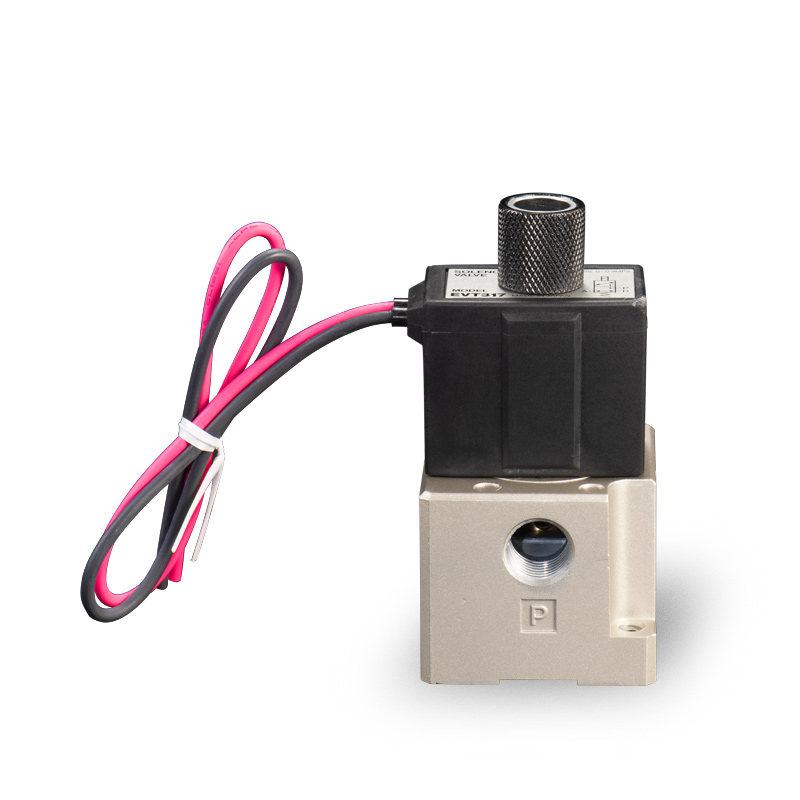

VT317 3-portowy zawór elektromagnetyczny/typ grzybkowy sterowany bezpośrednio

3-drogowy elektrozawór grzybkowy SOLH VT317 bezpośredniego działania przyjmuje elastyczną strukturę uszczelniającą przy rozruchu przy zerowym ciśnieniu, pracując stabilnie pod nadciśnieniem 0–0,9 MPa i pełną próżnią do -101,2 kPa. Sześć przełączalnych funkcji zintegrowanych jest w jednym kompaktowym zaworze o dużej przepustowości, charakteryzującym się czasem reakcji ≤30 ms i maksymalną częstotliwością przełączania 10 Hz. Bezsmarowe uszczelki elastyczne zapewniają niezawodną szczelność i niskie koszty konserwacji. Wyposażony w standardowe sterowanie ręczne bez blokady, umożliwia montaż wyspy zaworowej na pojedynczej rurze lub rozdzielaczu z gwintem portu Rc1/4 i obudową pyłoszczelną. Jest szeroko stosowany w ramionach robotycznych, odsysaniu próżniowym, nadmuchu powietrza, pakowaniu, drukowaniu, obróbce drewna i sprzęcie do automatyzacji żywności do ogólnego pneumatycznego sterowania włączaniem i wyłączaniem.

3-portowy zawór elektromagnetyczny serii VT317 – typu grzybkowego bezpośredniego działania

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VT317 to 3-drogowy zawór elektromagnetyczny grzybkowy bezpośredniego działania z elastyczną strukturą uszczelniającą zgodnie ze standardem SOLH. Opracowany dla obwodów sprężonego powietrza i gazu obojętnego, realizuje włączanie i wyłączanie obwodu powietrza, przełączanie i kontrolę spalin. Obsługujący rozruch przy zerowym ciśnieniu oraz działanie nadciśnieniowe i próżniowe, ten kompaktowy, ogólny zawór przełączający o wysokim przepływie pasuje do warunków pracy o dużej liczbie cykli różnych zautomatyzowanych urządzeń.

Podstawowe kluczowe funkcje

     --Bezpośrednia konstrukcja grzybkowa z rozruchem przy zerowym ciśnieniu. Do działania nie jest wymagane żadne minimalne ciśnienie pilota. Stabilna wydajność w pełnym zakresie nadciśnienia 0–0,9 MPa; wariant próżniowy obsługuje ciśnienie do -101,2 kPa, można go dostosować do środowisk pracy o niskim ciśnieniu, próżni i średnio-wysokim ciśnieniu.

     --6 funkcji zintegrowanych w jednym zaworze, elastyczne przełączanie rurociągów 6 przełączanych trybów pracy, w tym normalnie zamknięty (NC), normalnie otwarty (NO), rozdzielacz przepływu i zawór selektorowy. Pojedyncza jednostka spełnia różnorodne wymagania dotyczące obwodów pneumatycznych przy wyjątkowej elastyczności konfiguracji.

     --Kompaktowy korpus o doskonałej przepustowości. Mini wymiary całkowite: 45 × 89,5 × 45 mm; współczynnik przepływu C=2,6 dm3/(s·bar). Szybka reakcja w ciągu ≤30 ms i maksymalna częstotliwość przełączania do 10 Hz, doskonale nadaje się do szybkiego przełączania ścieżki powietrza.

     --Elastyczna uszczelka i konstrukcja bezsmarowa Najwyższej jakości elastyczne elementy uszczelniające zapewniają niezawodną szczelność i dłuższą żywotność. Praca bez smarowania zapewnia czystość i przyjazność dla środowiska obwodów gazowych, jednocześnie zmniejszając koszty rutynowej konserwacji.

 Wbudowane sterowanie ręczne bez blokady ułatwiające uruchomienie Standardowy przycisk ręczny bez blokady ułatwia debugowanie na miejscu, kontrolę sprzętu i ręczne przełączanie awaryjne, upraszczając procedury instalacji i konserwacji.

     --Możliwość montażu na kolektorze i silna kompatybilność Obsługuje montaż wielozaworowy i pasuje do standardowych systemów wysp zaworowych, idealny do scentralizowanego sterowania pneumatycznego i zintegrowanych pętli wielozaworowych.

Pełne dane techniczne

     --Układ portów: 3-portowy

     --Struktura operacyjna: Typ grzybka bezpośredniego działania

     --Typ uszczelki: elastyczna gumowa uszczelka

     - Odpowiednie medium: sprężone powietrze, gaz obojętny

     --Ciśnienie robocze: 0–0,9 MPa; Model próżniowy: -101,2 kPa ~ 0,1 MPa

     - Ciśnienie próbne: 1,5 MPa

     --Temperatura otoczenia: -10 ℃ ~ + 50 ℃

     --Czas reakcji: ≤ 30 ms

     --Maksymalna częstotliwość robocza: 10 Hz

     --Wymagania dotyczące smarowania: bez smarowania

     --Obsługa ręczna: ręczne sterowanie bez blokady

     --Rozmiar gwintu portu: Rc 1/4 (02)

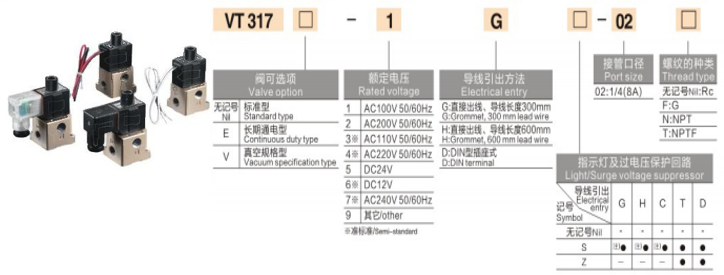

     --Opcjonalne napięcie cewki: DC12V/DC24V, AC110V/AC220V i niestandardowe napięcia

     --Klasa ochrony: konstrukcja odporna na kurz4. Typowe scenariusze zastosowań· Pneumatyczne pętle sterujące dla zautomatyzowanych linii montażowych, ramion robotów i uchwytów mocujących

     --Systemy nadmuchu powietrza, natryskiwania płynów i adsorpcji próżniowej

     --Maszyny pakujące, drukarskie, tekstylne, do obróbki drewna i przetwórstwa spożywczego

     --Sprzęt wymagający rozruchu przy zerowym ciśnieniu, kompatybilności z próżnią, cykli o wysokiej częstotliwości i kompaktowej przestrzeni instalacyjnej

     --Scentralizowane wyspy zaworowe i zintegrowane pneumatyczne obwody sterujące kolektora

Podsumowanie w jednym zdaniu

     3-drogowy zawór elektromagnetyczny grzybkowy SOLH VT317 bezpośredniego działania charakteryzuje się uruchamianiem przy zerowym ciśnieniu, pełną kompatybilnością z próżnią, sześcioma przełączalnymi funkcjami, kompaktową wydajnością przy dużym przepływie i bezobsługową pracą, służąc jako opłacalny uniwersalny zawór do włączania i wyłączania oraz przełączania wszystkich obwodów pneumatycznych automatyki.
