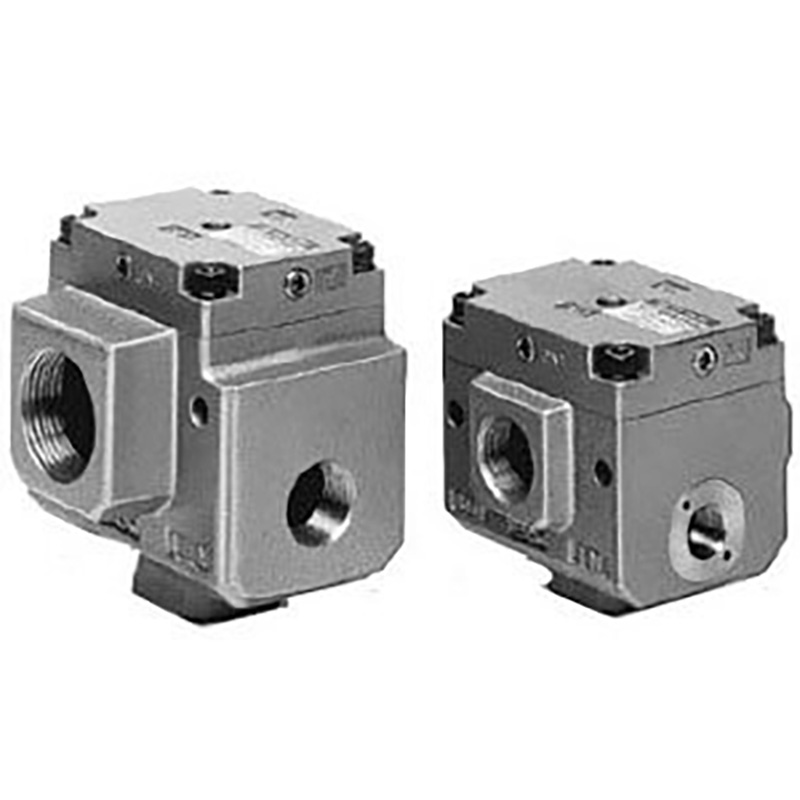

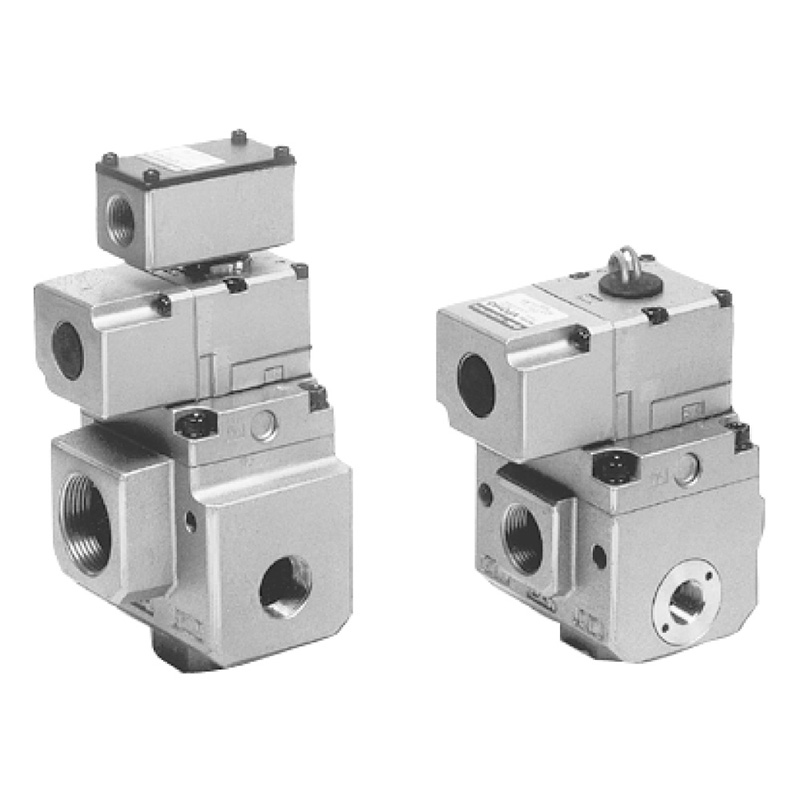

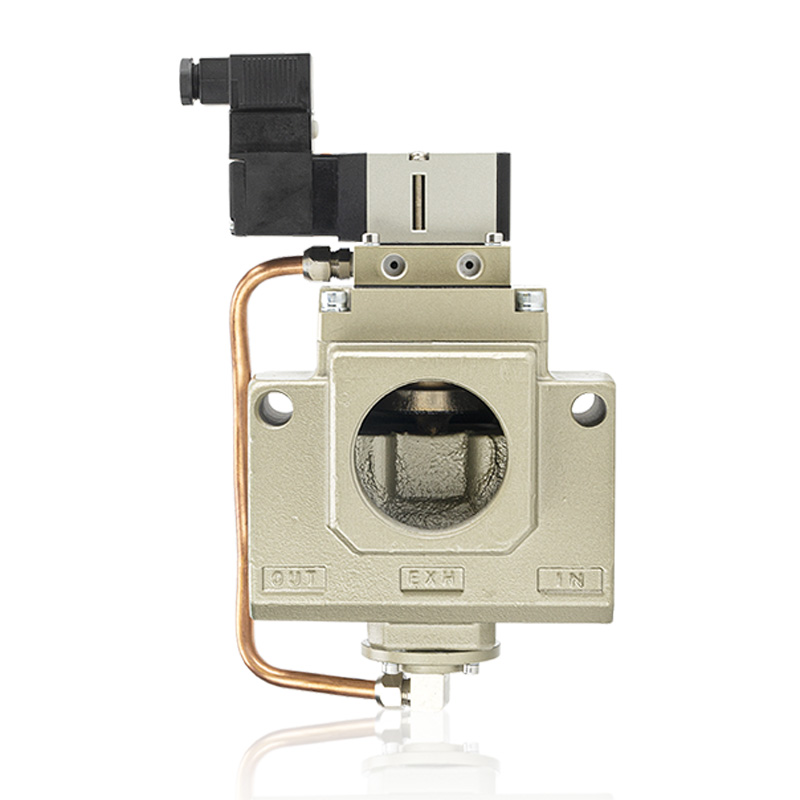

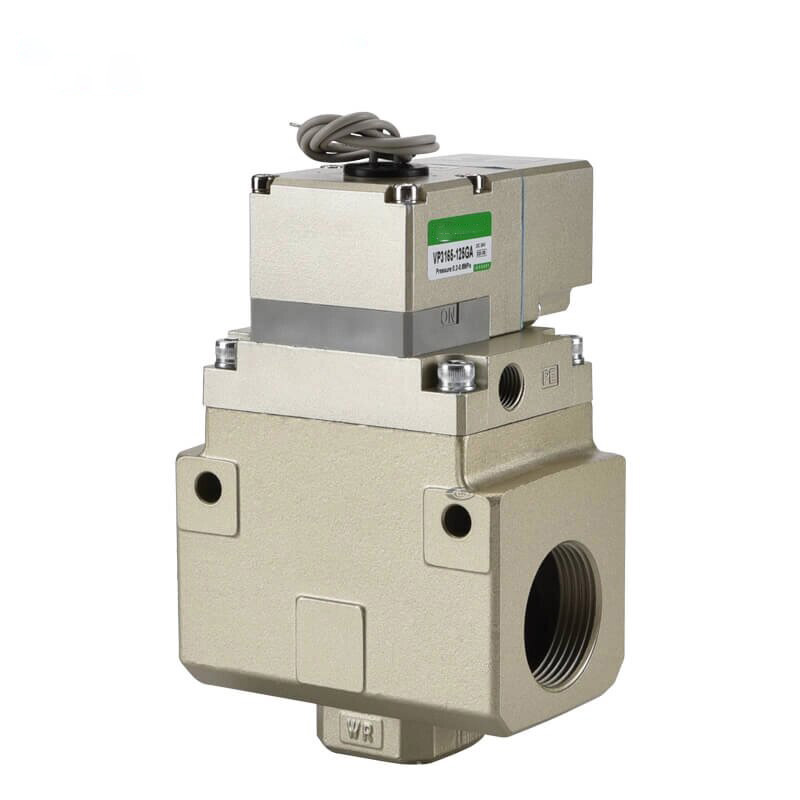

VP3145/31265/3185 Duży 3-portowy zawór elektromagnetyczny

Pilotowy, wielkogabarytowy, 3-drogowy zawór elektromagnetyczny z certyfikatem CE, serii SOLH VP, charakteryzuje się bardzo wysokim przepływem z przyłączami o rozmiarach od Rc 3/8" do 1-1/2" i maks. Cv do 7,0. Opcjonalnie dostępne są trzy rodzaje cewek energooszczędnych (1,55 W/0,55 W/0,4 W), z przełączalną funkcją NC/NO bez modyfikacji rury, obsługujące warunki nadciśnienia 0 ~ 1,0 MPa i próżni -101,2 kPa. Wyposażony w odporne na ozon uszczelki główne HNBR, uszczelki pilotowe FKM i wbudowany filtr przeciwpyłowy, umożliwia dowolny montaż i zapewnia żywotność 50 milionów cykli. Idealnie dopasowany do wzmacniaczy VBA i zbiorników powietrza VBAT, pasuje również do ciężkich cylindrów, armatury próżniowej, szaf elektrycznych, maszyn motoryzacyjnych i pakujących. Posiada certyfikaty CE, ASME, GB i ISO9001 i jest idealnym, wytrzymałym zaworem przełączającym do przemysłowych pneumatycznych systemów wspomagania i automatyki.

Zawór elektromagnetyczny Richge serii VP o dużym rozmiarze, 3-portowy

Marka:SOLH firmy Richge Technology

Przegląd produktu

     Seria VP marki SOLH firmy Richge Technology to sterowany pilotem 3-drogowy zawór elektromagnetyczny o dużej średnicy, certyfikowany zgodnie ze standardami CE i ASME. Wyposażony w kanały o bardzo wysokim przepływie i energooszczędne cewki elektromagnetyczne o wielu specyfikacjach, zawór ten osiąga żywotność przekraczającą 50 milionów cykli. Zapewnia doskonałą kompatybilność z pneumatycznymi wzmacniaczami SOLH VBA i zbiornikami magazynującymi powietrze VBAT, szeroko stosowanymi w ciężkich systemach automatyki przemysłowej i systemach sterowania szafami elektrycznymi wysokiego napięcia.

Podstawowe zalety produktu

1. Ponadgabarytowy port i bardzo wysoka wydajność przepływu

     Zaprojektowane z opatentowanymi, zoptymalizowanymi wewnętrznymi kanałami przepływu opracowanymi niezależnie pod marką SOLH, seria VP obejmuje przyłącza o rozmiarach od Rc 3/8” do 1-1/2”, z maksymalnym współczynnikiem przepływu Cv do 7,0 i szczytowym przepływem spalin sięgającym 28 dm3/(s·bar). Charakterystyka niskiego spadku ciśnienia umożliwia szybką reakcję zaworu i stały dopływ powietrza, w pełni spełniając wymagania dotyczące uruchamiania przy wysokim przepływie cylindrów o dużej średnicy, ciężkich przyrządów zaciskowych i ciężkiego sprzętu automatyki.

2. Wielostopniowa, energooszczędna cewka małej mocy

     Seria SOLH VP wykorzystuje samodzielnie opracowane cewki elektromagnetyczne o wysokiej wydajności z trzema opcjonalnymi stopniami mocy w celu elastycznego dopasowania: standardowa 1,55 W, średnio energooszczędna 0,55 W i bardzo niska moc 0,4 W. Cewka utrzymuje potężną siłę napędową podczas długotrwałej, ciągłej pracy i skutecznie zmniejsza całkowite zużycie energii przez fabryczne układy pneumatyczne.

3. Konwertowalna 3-portowa logika NC/NO, adaptacja do szerokich mediów

     Użytkownicy mogą przełączać się pomiędzy trybem normalnie zamkniętym i normalnie otwartym bez modyfikowania układu rurociągu, dostosowując się do zróżnicowanej logiki sterowania pneumatycznego. Zawór obsługuje zarówno obwody nadciśnienia w zakresie 0–1,0 MPa, jak i środowiska próżniowe do -101,2 kPa, znacznie rozszerzając możliwe scenariusze pracy.

4. Przemysłowa, wytrzymała konstrukcja antykorozyjna i przeciw zanieczyszczeniom

     Główny pierścień uszczelniający wykonany jest z materiału HNBR odpornego na ozon, podczas gdy zawór pilotowy jest wyposażony w uszczelki FKM, aby zapewnić niezawodne działanie i brak wycieków. Wbudowany miniaturowy filtr zapobiega zatykaniu suwaka pilota przez kurz i olej, zapewniając stabilną pracę w zakurzonych i wilgotnych warsztatach przemysłowych. Konstrukcja montażu bezkierunkowego upraszcza procedury montażu na miejscu.

5. Idealne dopasowanie do pełnej linii produktów pneumatycznych SOLH

     Zoptymalizowany w celu utworzenia zintegrowanej jednostki sterującej podnoszeniem wysokiego ciśnienia w połączeniu ze wzmacniaczami ciśnienia SOLH VBA i zbiornikami powietrza VBAT w ramach technologii Richge. Obsługuje również dopasowanie do szaf elektrycznych Schneider BLOKSET i innych popularnych urządzeń przemysłowych, redukując koszty montażu i montażu różnych marek dla klientów.

6. Globalne certyfikaty standardowe i ścisła kontrola jakości

     Wszystkie zawory SOLH VP są produkowane w ramach systemu zarządzania jakością posiadającego certyfikat ISO 9001 firmy Richge Technology i przechodzą uwierzytelnianie CE, ASME i krajowe standardy GB. Każda gotowa jednostka przechodzi pełne testy wytrzymałości na ciśnienie i cyklu życia, aby spełnić międzynarodowe standardy eksportowe i zapewnić bezproblemową akceptację dla zagranicznych projektów przemysłowych.

7. Bardzo długa żywotność i niskie koszty konserwacji

Dzięki zweryfikowanej żywotności wynoszącej 50 milionów cykli przełączania zawór wydłuża okresy wymiany komponentów i skraca przestoje sprzętu, zapewniając trwałe, długoterminowe korzyści ekonomiczne zautomatyzowanym liniom produkcyjnym.


Pełna tabela specyfikacji technicznych

Parametr
Specyfikacja
Główne modele
VP3145 / VP3165 / VP3185
Wątek portu
Rc 3/8", 1/2", 3/4", 1"; Możliwość dostosowania gwintu NPT
Maksymalne ciśnienie robocze
1,0 MPa (145 psi); Ciśnienie próbne: 1,5 MPa
Zakres działania próżni
Do -101,2 kPa
Współczynnik przepływu Cv
5,5 ~ 7,0
Przepływ spalin (port 2 → 3)
23 ~ 28 dm³/(s·bar)
Pobór mocy cewki
Standardowo: 1,55 W; Oszczędność energii: 0,55 W; Bardzo niska moc: 0,4 W
Temperatura pracy
0℃ ~ 60℃ (niedozwolone wewnętrzne oblodzenie)
Główny materiał uszczelnienia
HNBR odporny na ozon; Pieczęć pilota: FKM
Typ zacisku elektrycznego
Zaciski wtykowe DIN/DL/DS/DZ
Autoryzowane certyfikaty
Norma CE, ASME, GB, ISO 9001

Typowe scenariusze zastosowań

     -- Linie produkcyjne automatyki o dużej wytrzymałości: napędzają duże cylindry, zaciskają osprzęt i stabilizują dopływ powietrza pod wysokim ciśnieniem do manipulatorów

     --Pneumatyczne systemy podnoszenia ciśnienia: dopasowane elementy wspierające do wzmacniaczy SOLH VBA i zbiorników magazynujących powietrze VBAT

     --Sterowanie szafą elektryczną wysokiego napięcia: Kompatybilne z szafami Schneider BLOKSET do sterowania włączaniem i wyłączaniem obwodu gazowego

     --Precyzyjny sprzęt próżniowy i niskociśnieniowy: maszyny do przetwarzania półprzewodników i urządzenia do utrzymywania próżni

     -- Motoryzacja, elektronika i maszyny pakujące: Szybkie odwracanie ścieżki powietrza o dużym przepływie w celu poprawy wydajności cyklu produkcyjnego


Podsumowanie w jednym zdaniu

     Wielkogabarytowy 3-drogowy zawór elektromagnetyczny pilotujący serii SOLH VP, opracowany w technologii Richge, charakteryzuje się wyjątkowo wysokim przepływem, wielosezonowymi, energooszczędnymi cewkami, przełączanymi funkcjami NC/NO i żywotnością wynoszącą 50 milionów cykli, służąc jako optymalny komponent przełączający do ciężkich zastosowań w pneumatycznych systemach wspomagania, sprzęcie próżniowym i automatyce szaf elektrycznych.
