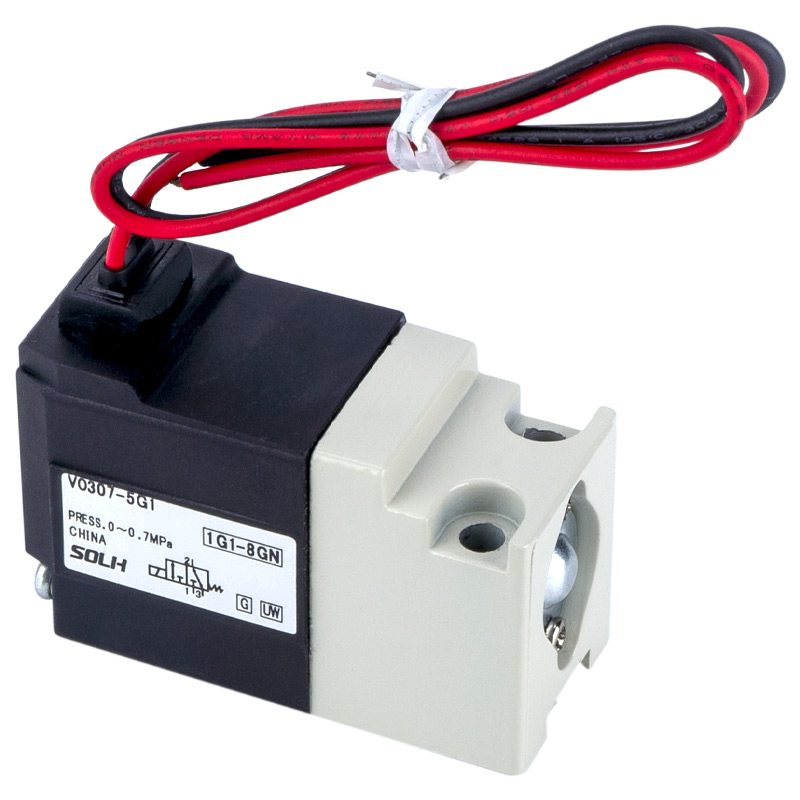

3-portowy zawór elektromagnetyczny serii VO307 – typ montażu na kolektorze grzybkowym bezpośredniego działania

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VO307 to dedykowany wariant do montażu na kolektorze serii VT307, 3-drogowego zaworu elektromagnetycznego z grzybkiem bezpośredniego działania, opracowanego wyłącznie do integracji wyspy zaworowej i kolektora. Wykonuje odcięcie obiegu powietrza, załączenie i sterowanie wywiewem. Charakteryzujący się rozruchem przy zerowym ciśnieniu i kompatybilnością zarówno z dodatnim ciśnieniem, jak i próżnią, ten kompaktowy, niezawodny zawór przełączający o dużej liczbie cykli jest idealny do scentralizowanego sterowania pneumatycznego zautomatyzowanymi urządzeniami.

Podstawowe kluczowe funkcje

     --Specjalna konstrukcja kolektora, pierwszy wybór do integracji wyspy zaworowej. Zaprojektowany na zamówienie do montażu na kolektorze bez bocznych portów rurowych. Wiele zaworów można gęsto ułożyć obok siebie, aby zaoszczędzić miejsce na instalację, ujednolicić układ okablowania i zmniejszyć potencjalne punkty wycieków, idealnie dopasowując wyspy zaworowe i scentralizowane pneumatyczne systemy sterowania.

     -- Konstrukcja grzybka bezpośredniego działania, dostępny rozruch przy zerowym ciśnieniu Do działania nie jest wymagane ciśnienie pilota. Pracuje stabilnie w zakresie nadciśnienia 0–0,7 MPa, natomiast wersja próżniowa wytrzymuje ciśnienie do -101,2 kPa. Stabilna praca jest gwarantowana w środowiskach o niskim ciśnieniu, próżni i niestabilnym źródle powietrza.

     --Wielofunkcyjna, elastyczna konstrukcja o dużej wszechstronności Obsługuje wiele trybów pracy, w tym normalnie zamknięty (NC), normalnie otwarty (NO), dzielnik przepływu i selektor. Funkcje można szybko przełączać, po prostu wymieniając pokrywę, co zapewnia doskonałe uniwersalne możliwości adaptacji.

     -Szybka reakcja i trwałość podczas cyklicznych cykli o wysokiej częstotliwości Czas reakcji ≤ 20 ms, maksymalna częstotliwość robocza sięga 10 Hz, doskonale nadaje się do warunków pracy z dużą prędkością nadmuchu powietrza, natryskiwania i przełączania próżni.

     --Elastyczne uszczelnienie HNBR i praca bez smarowania W głównym zaworze zastosowano elastyczną uszczelkę z gumy premium HNBR o doskonałej szczelności i wydłużonej żywotności. Podczas pracy nie jest wymagany żaden olej smarujący, co zapewnia czyste, przyjazne dla środowiska użytkowanie i obniża koszty konserwacji.

     -- Wyposażony w ręczne sterowanie umożliwiające wygodne uruchamianie. Wyposażony w standardowy, nieblokujący się przycisk ręczny, ułatwiający debugowanie, inspekcję i ręczne przełączanie awaryjne, upraszczający prace instalacyjne i konserwacyjne.

     --Niski pobór mocy i wyjątkowo długa żywotność Standardowe cewki charakteryzują się niskim zużyciem energii i zapewniają długotrwałe, ciągłe zasilanie. Podstawowe komponenty są importowane z żywotnością porównywalną z produktami marek japońskich, co zapewnia wyjątkową wydajność kosztową.

Dane techniczne

     --Konfiguracja portu: 3-portowy, 2-pozycyjny pojedynczy elektromagnes

     --Zasada działania: typ grzybka bezpośredniego działania

     --Materiał uszczelki: elastyczna uszczelka gumowa HNBR

     - Odpowiednie medium: sprężone powietrze, gaz obojętny

     --Zakres ciśnienia roboczego: 0–0,7 MPa; Typ próżni: -101,2 kPa ~ 0,1 MPa

     - Ciśnienie próbne: 1,5 MPa

     --Temperatura otoczenia: -10 ℃ ~ + 50 ℃

     --Czas reakcji: ≤ 20 ms (testowany pod ciśnieniem 0,5 MPa)

     --Maksymalna częstotliwość robocza: 10 Hz

     --Wymagania dotyczące smarowania: bez smarowania

     --Obsługa ręczna: ręczne sterowanie bez blokady

     --Typ montażu: montaż na kolektorze (montaż na kolektorze podstawowym)

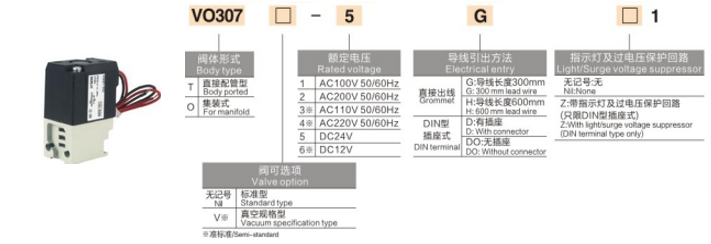

     --Dostępne napięcia: DC12V/DC24V, AC110V/AC220V i opcje niestandardowe

     --Pasująca podstawa kolektora: seria VV3074. Typowe scenariusze zastosowań · Scentralizowane sterowanie pneumatyczne dla zautomatyzowanych linii produkcyjnych, ramion robotów i uchwytów mocujących

     --Systemy adsorpcji próżniowej, przerwy próżniowej, nadmuchu powietrza i strumienia płynu

     --Maszyny pakujące, drukarskie, tekstylne, do obróbki drewna i przetwórstwa spożywczego

     --Sprzęt wymagający integracji z kolektorem, rozruchu przy zerowym ciśnieniu, kompatybilności z próżnią i pracy z wysoką częstotliwością

     --Wyspy zaworowe, zespoły wielozaworowe i modułowe pneumatyczne systemy sterowania

Podsumowanie w jednym zdaniu

     3-drogowy zawór elektromagnetyczny grzybkowy SOLH VO307 do montażu na kolektorze został specjalnie zbudowany do wysp zaworowych, obsługuje rozruch przy zerowym ciśnieniu, pełną kompatybilność z próżnią, konwersję wielofunkcyjną, szybką reakcję wysokiej częstotliwości i bezobsługową pracę, co czyni go opłacalnym, optymalnym rozwiązaniem do scentralizowanego sterowania automatyką pneumatyczną.
