Seria VM4 (VM400) Średni 3-drogowy zawór mechaniczny z grzybkiem

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VM4 (VM400) to średniej wielkości 3-drogowy zawór mechaniczny z grzybkiem, w pełni wymienny z oryginalnymi modelami SMC, plasujący się pomiędzy serią mini VM1 a standardową serią VM2 o wysokim przepływie. Obsługuje pełny zakres roboczy od podciśnienia (-100 kPa) do nadciśnienia 1,0 MPa z uniwersalnym portem Rc1/8, układem rur z dwóch stron/dołu, solidną metalową konstrukcją, wyjątkowo długą żywotnością i całkowicie wymiennymi głowicami siłowników. Szeroko stosowany do wykrywania limitu skoku, ręcznego sterowania impulsowego i obwodów blokad bezpieczeństwa w ogólnym sprzęcie automatyki.

Podstawowe specyfikacje techniczne

  1. Podstawowe parametry ogólne

     --  Kod serii: VM400 (nazwa skrócona VM4)

     --  Typ obwodu: 3/2-drogowy; Normalnie zamknięty (standard NC), normalnie otwarty (opcjonalnie NO).

     --  Struktura: grzybek bezpośredniego działania, szczelne uszczelnienie, pyłoszczelność, wydłużona żywotność

     --  Odpowiedni płyn: sprężone powietrze, gaz obojętny

     --  Zakres ciśnienia roboczego: -100 kPa ~ 1,0 MPa (kompatybilny z próżnią, przewaga nad VM2)

     --  Temperatura otoczenia i średnia: -5 ~ +60 ℃ (niedozwolone wewnętrzne oblodzenie)

     --  Gwint portu: Rc1/8 (01); opcjonalnie NPT1/8 (N01), G1/8 (F01)

     --  Wydajność przepływu: Efektywna powierzchnia przekroju 7 mm², Cv = 0,38

     --  Masa netto: standardowy model podstawowy 110 g

     --  Układ rurociągów: przyłącze boczne (01), przyłącze dolne (00)

     --  Smarowanie: bezsmarowe; Opcjonalnie smarowanie olejem turbinowym ISO VG32

     -- Maksymalna częstotliwość przełączania: 60 cykli/min dla siłowników przyciskowych/rolkowych; 6 cykli/min dla pokrętła/głowic selektora

     --  Odporność na wstrząsy i wibracje: odporność na uderzenia 1000 m/s², odporność na wibracje 70 m/s² (klasa przemysłowa ciężka)

  2. Wymiary zewnętrzne (mm)

     --  Wersja z portem bocznym: 18 × 30 × 57

     --  Wersja z dolnym portem: 18 × 30 × 62

  3. Definicja i logika obwodu 3-portowego

     -- Port 1(P): Główny wlot powietrza

     --  Port 2(A): Port wyjściowy sygnału sterującego

     --  Port 3(R): Port wylotowy

     --  NC Normalnie zamknięty Logika: Nieuruchomiony → P odcięty od A, A podłączony do wylotu R; Po uruchomieniu → P łączy się z A, A odłącza wylot R

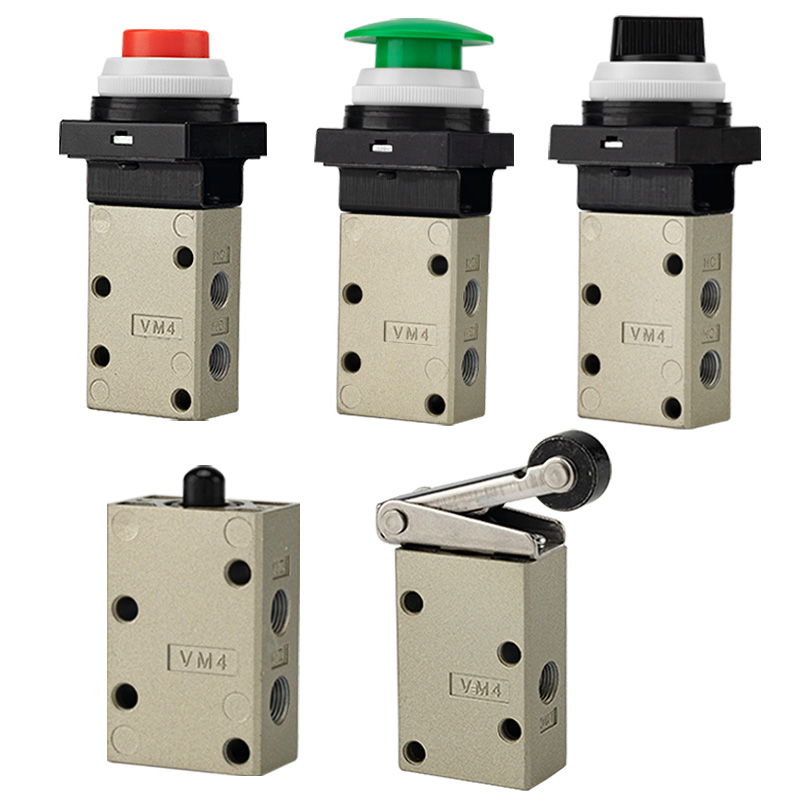

Pełna gama wymiennych głowic siłowników

  1. Typ dźwigni rolkowej (najpopularniejszy do wykrywania ograniczenia skoku)

     -- VM431: Standardowa dźwignia rolkowa z tworzywa POM

     -- VM431S: Dźwignia rolkowa ze stali hartowanej zapewniająca ciągłą pracę odporną na ścieranie

     -- VM432: Jednokierunkowa dźwignia rolkowa zapobiegająca odbiciu, eliminująca nieprawidłowe działanie spustu wstecznego

 2. Typ z prostym tłokiem

     -- VM430: Standardowy model z podstawą z prostym tłokiem, obsługuje niestandardowe specjalne mocowania siłownika

  3. Głowice wyłączników awaryjnych z przyciskiem i grzybkiem (ręczna regulacja impulsowa i blokada bezpieczeństwa)

     -- VM432: Płaski przycisk standardowy

     -- VM432Y: Żółty grzybek o wysokiej widoczności do zatrzymania awaryjnego

     -- VM432R: Przycisk zatrzymania awaryjnego z czerwonym grzybkiem

     -- VM432G: Przycisk zielonego wskaźnika

  4. Pokrętło/przełącznik/zamykane siłowniki bezpieczeństwa

     -- VM434: 2-pozycyjne / 3-pozycyjne pokrętło wyboru

     -- VM435: Przycisk z możliwością blokady, aby zapobiec przypadkowemu fałszywemu uruchomieniu

     -- VM436: Siłownik dźwigni zawiasu

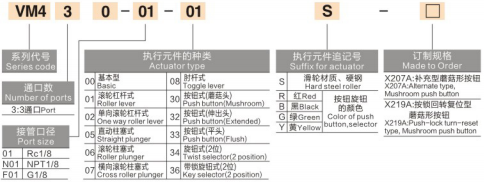

Wyjaśnienie kodu modelu

 1. (Przykład: VM431-01-01S)

     -- VM431: obwód 3-portowy + siłownik z dźwignią rolkową

     -- 01: Kod gwintu portu (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Układ rurociągów z boku (00 = układ z portem dolnym)

     -- S: Wałek ze stali hartowanej (bez przyrostka = standardowy wałek z tworzywa sztucznego POM)

     -- Oznaczenie koloru: Y=żółty grzybek, R=czerwony grzybek, G=zielony przycisk

  2. Popularne modele standardowe

     -- VM431-01-01A: 3-portowa dźwignia rolkowa POM, port boczny Rc1/8 (uniwersalny model ogólnego przeznaczenia)

     -- VM431S-01-01A: 3-portowy wałek ze stali hartowanej, warunki pracy przy dużych obciążeniach i odporności na ścieranie

     --  VM430-01-00A: 3-portowy prosty tłok, dolny port do niestandardowego montażu siłownika

     -- VM432Y-01-01A: 3-drogowy zawór zatrzymania awaryjnego z żółtym grzybkiem

Podstawowe zalety produktu

     -- Bardzo szeroki zakres podwójnej próżni i nadciśnienia: stabilna praca od -100 kPa próżni do 1,0 MPa, kompatybilna zarówno z obwodami adsorpcji próżniowej, jak i standardowymi obwodami nadciśnienia (VM2 nie obsługuje próżni)

     - Niezawodna konstrukcja uszczelniająca grzybka: doskonała szczelność, odporność na zanieczyszczenia pyłem, szybka reakcja i bardzo długi cykl życia

     -- Uniwersalny gwint standardowy Rc1/8: Powszechnie przyjęty rozmiar portu dla ogólnego sprzętu automatyki z dużą wymiennością

     -- Układ rur z dwóch stron/dołu: Elastyczny układ instalacji dla gęstego układania paneli i sprzętu o ograniczonej przestrzeni

     -- Kompletna oferta siłowników pełnej serii: dźwignia rolkowa, tłok, przycisk płaski, kolorowa głowica grzybkowa, pokrętło obrotowe i głowice z blokadą w pełni pokrywają wymagania dotyczące ograniczenia skoku, ręcznego impulsowania, zatrzymania awaryjnego i sterowania selektorem

     -- Wytrzymała, przemysłowa konstrukcja: korpus zaworu z litego metalu, opcjonalna rolka ze stali hartowanej i wysoka odporność na wstrząsy/wibracje dla trudnych, ciągłych linii produkcyjnych

     -- Bezsmarowa i bezobsługowa konstrukcja: niskie koszty eksploatacji i czyste, wolne od oleju środowisko obiegu powietrza

Typowe scenariusze zastosowań przemysłowych

     -- Wykrywanie limitu skoku urządzenia: Sygnał zwrotny pełnego położenia cylindra i stołu przesuwnego z siłownikiem z dźwignią rolkową

     -- Obwody sterujące adsorpcją i uwalnianiem próżni (stabilna praca przy podciśnieniu -100 kPa)

     -- Ręczny test impulsowy i uruchomienie sprzętu za pomocą siłowników przyciskowych na panelu

     -- Blokada awaryjna maszyny: Żółty/czerwony grzybek do szybkiego odcięcia obiegu powietrza

     -- Pneumatyczne przełączanie przyrządów i uchwytów do zaciskania / zwalniania pętli

     -- Maszyny pakujące, drukarskie i tekstylne Sterowanie mechaniczne o wysokiej częstotliwości

     -- Sygnał zwrotny sygnału położenia małej automatycznej stacji roboczej i obwody mechanicznej blokady bezpieczeństwa

Tabela porównawcza wyboru: Seria VM1 / VM2 / VM4

Podsumowanie w jednym zdaniu

     Średni 3-drogowy zawór mechaniczny z grzybkiem SOLH VM4 jest wyposażony w uniwersalny port Rc1/8, przepustowość Cv=0,38, kompatybilność z ciśnieniem przy pełnej próżni ~1,0 MPa, niezawodne uszczelnienie grzybka, kompletne wymienne siłowniki i układ rurociągów z dwóch stron/dołu, służąc jako preferowany średni mechaniczny zawór sterujący we wszystkich warunkach pracy wymagających pracy podciśnieniowej, odporności na ścieranie i długoterminowej stabilnej wydajności.
