Zawór ręczny z pokrętłem 2/2 i 3/2 serii VHK | Palcowy zawór obrotowy kompatybilny z serią SMC VHK

Marka: SOLH firmy Richge Technology | Pełny wymienny zamiennik oryginalnej serii SMC VHK

1. Przegląd produktu

     Seria SOLH VHK to ręczne zawory odcinające z mini pokrętłem, podzielone na:VHK2 2/2-drożny IVHK3 3/2 sposób typy. Przyjmuje konstrukcję pokrętła obrotowego o 90 °, aby realizować sterowanie włączaniem i wyłączaniem obwodu pneumatycznego. Model 3/2-drogowy ma wbudowaną ukrytą konstrukcję wylotową, która automatycznie uwalnia ciśnienie resztkowe z portu A po zamknięciu, bez konieczności stosowania zewnętrznego portu wylotowego R. Zaprojektowany do bezpośredniego montażu na rurociągu bez dodatkowego montażu na podstawie, służy jako idealny ręczny przełącznik do pneumatycznych rur odgałęzionych, ciśnieniowy zawór bezpieczeństwa przed zaworami elektromagnetycznymi oraz do sterowania włączaniem i wyłączaniem obwodu próżniowego. Pełna seria jest w pełni kompatybilna wymiarowo i funkcjonalnie z oryginalną serią SMC VHK w celu bezpośredniej wymiany.

  1.1 Podstawowa identyfikacja i logika działania

     • Oznaczenie koloru pokrętła: Szare pokrętło dla typu 2-drożnego VHK2; Niebieskie pokrętło do trójdrożnego typu VHK3, umożliwiające szybką identyfikację wizualną

     • Zmień logikę: Obrót o 90° w kierunku przeciwnym do ruchu wskazówek zegara w celu otwarcia zaworu; Obrót w prawo o 90° w celu zamknięcia zaworu, z wyraźnym wskazaniem stanu pokrętła

     • Struktura uszczelniająca: Konstrukcja uszczelnienia zaworu grzybkowego zapewnia doskonałą szczelność i bardzo niski poziom mikroprzecieków. Ultralekki moment obrotowy (0,04 ~ 0,14 N·m) umożliwia łatwe obracanie palców i przełączanie

2. Zasady kodowania modelu i specyfikacja interfejsu

     Logika kodowania: VHK[2/3][A]-[Specyfikacja przedniego portu]-[Specyfikacja tylnego portu]

  2.1 Definicja modelu

     • VHK2: Typ 2/2-drożny z pojedynczym odcięciem

     • VHK3: Odcięcie 3/2 + typ upustowy ciśnienia resztkowego

     • Sufiks: Nowa, ulepszona konstrukcja pokrętła zapobiegającego upadkowi (wersja ulepszona); Brak A dla starej, standardowej wersji

     • Przyrostek R: Korpus zaworu ognioodporny, trudnopalny

  2.2 Definicja kodu typu portu

     • Kod F: Złącze wtykowe do podłączenia węża z nylonu PU

     • Kod S: Zewnętrzny port gwintowany do gwintowanego przyłącza rurociągu

  2.3 Przykłady zastosowań modeli:

     • VHK3A-08F-02S: Ulepszony zawór 3/2-drogowy z pokrętłem zabezpieczającym przed upadkiem, port P φ8 typu push-fit, port A G1/4 z gwintem zewnętrznym

     • VHK2-06F-06F: Standardowy zawór 2/2-drogowy, dwuportowy φ6 typu wciskanego, przelotowy

  2.4 Pełna lista specyfikacji kompletnego interfejsu

3. Podstawowe parametry techniczne

4. Podstawowe rozróżnienie funkcjonalne (przewodnik doboru kluczy)

 4.1 VHK2 2/2-drożny (szare pokrętło)

     • Stan otwarty: P⇋A w pełni przeprowadzony dla stabilnego dopływu powietrza

     • Stan zamknięty: Porty P i A całkowicie odcięte, bez funkcji wydechu

     • Aplikacja podstawowa: Sterowanie włączaniem i wyłączaniem czystego rurociągu, szeroko stosowane do utrzymywania obwodu próżniowego i głównego przełącznika źródła powietrza

  4.2 VHK3 3/2-drożny (niebieskie pokrętło)

     • Stan otwarty: P → Przewód wlotu powietrza dla normalnej pracy urządzenia

     • Stan zamknięty: Port P zamknięty, Port A automatycznie usuwa ciśnienie resztkowe poprzez wbudowany ukryty kanał

     • Podstawowa zaleta: Opróżnianie resztkowego gazu po wyłączeniu za pomocą jednego przycisku, eliminujące zagrożenia związane z ciśnieniem resztkowym i zapewniające bezpieczny demontaż zaworu i konserwację sprzętu

5. Zalety rdzenia konstrukcyjnego

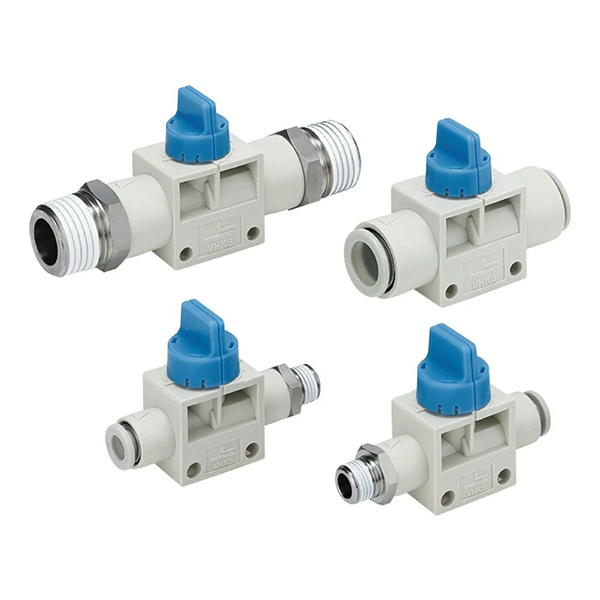

     • Cztery uniwersalne kombinacje rurociągów: Obsługuje tryby połączeń F-F z podwójnym wciskiem, podwójnym gwintem zewnętrznym S-S, F-S P-push/gwint A, S-F z gwintem P/A-push, w pełni dostosowywalne do różnych układów rurociągów na miejscu

     • Opcjonalny wspornik stały: Wyposażony w zatrzaskowy wspornik montażowy do opcjonalnego montażu na stałe w panelu i szafce, elastyczne metody instalacji

     • Ulepszona konstrukcja zapobiegająca upadkowi VHK-A: Zoptymalizowana konstrukcja pokrętła zapobiegająca poluzowaniu, skutecznie zapobiegająca wypadaniu pokrętła podczas powtarzania operacji z wysoką częstotliwością, poprawiając stabilność pracy

     • Minikompaktowy rozmiar: Bardzo mała konstrukcja, doskonale nadająca się do koryt kablowych, wąskich szczelin sprzętowych i kompaktowych obwodów mikropneumatycznych

     • Doskonała skuteczność uszczelniania: Precyzyjna struktura uszczelniająca grzybka zapewnia bardzo niski mikroprzeciek, zapewniając długoterminową stabilną, hermetyczną pracę

6. Rozróżnienie wyboru: zawór gałkowy VHK i ręczny zawór suwakowy HSV

7. Typowe scenariusze zastosowań

     • Bezpieczny zawór nadmiarowy ciśnienia z przodu zaworu elektromagnetycznego: Źródło powietrza → VHK3 → zawór elektromagnetyczny. Zawór 3-drogowy automatycznie opróżnia ciśnienie resztkowe za zaworem, gdy jest zamknięty, zapewniając bezpieczny demontaż i konserwację elementów pneumatycznych bez ryzyka ciśnienia.

     • Sterowanie włączaniem i wyłączaniem obwodu próżniowego: Zawór dwudrogowy VHK2 zainstalowany na rurociągu podciśnieniowym z przyssawką, odcinający podciśnienie stabilnie po wyłączeniu, aby utrzymać efekt utrzymywania podciśnienia i uniknąć awarii związanej z wyciekiem powietrza.

     • Przełącznik odgałęzienia mikrocylindra oprzyrządowania: Stosowany do lokalnego, ręcznego sterowania start-stop mikrocylindrowego źródła powietrza, wygodny do debugowania, konserwacji i niezależnego przełączania obwodów pojedynczego sprzętu.

Podsumowanie w jednym zdaniu

     Seria SOLH VHK to ręczny zawór z palcem obrotowym mini 90°, w pełni kompatybilny z oryginalną serią VHK firmy SMC. Dzięki 2-drogowemu odcinaniu i 3-drogowemu, podwójnym funkcjom upustu ciśnienia resztkowego, zróżnicowanym kombinacjom gwintów/złączy wciskowych i ultralekkiej obsłudze, jest to optymalny mini ręczny zawór przełączający do odgałęzień pneumatycznych, sterowania pilotem i zabezpieczenia systemu podciśnieniowego.
