Pneumatyczny zawór sterujący płynem serii VCC | 2/3-drożny

Pneumatyczny zawór sterujący płynem serii VCC | Zawór 2/3-drogowy sterowany pilotem do płynów na bazie wody i rozpuszczalników

Marka: SOLH firmy Richge Technology | Zawór przełączający płyn o niskiej zawartości pozostałości, odporny na korozję

1. Przegląd produktu

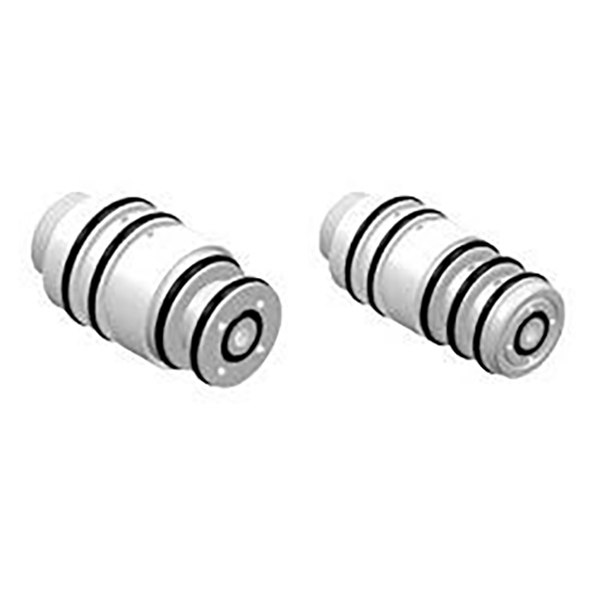

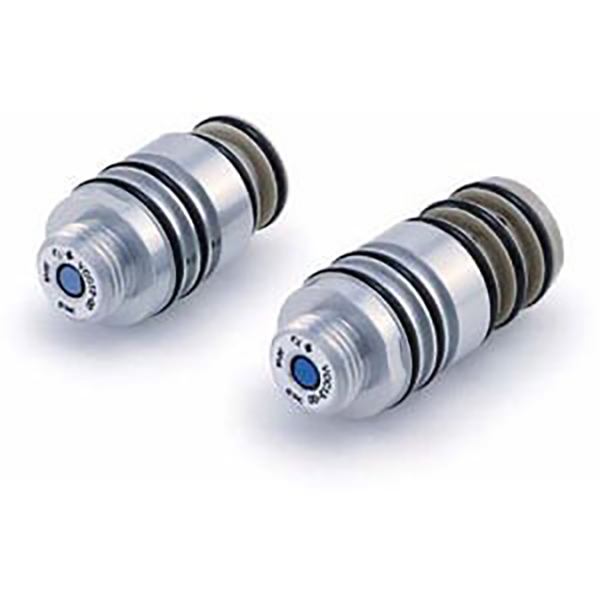

     Seria SOLH VCC to:profesjonalny, sterowany pilotem zawór przełączający płyn, specjalnie zaprojektowany do płynów na bazie wody i rozpuszczalników. Oferuje dwa typy konstrukcji: 2-drogową (VCC12 / VCC12D) i 3-drogową (VCC13), dedykowaną do przełączania i sterowania farbą, tuszem i płynem czyszczącym w liniach natryskowych i systemach zasilania płynami. Przyjmując pełną strukturę membrany PTFE z zerowym tarciem ślizgowym, skutecznie zmniejsza pozostałości płynu i blokowanie utwardzania farby. Dzięki doskonałej odporności na korozję, bardzo niskiej wydajności resztkowej i iskrobezpiecznemu napędowi pneumatycznemu jest to idealny element kontroli czystości do zautomatyzowanego natryskiwania, przełączania wielu kolorów, dystrybucji płynów laboratoryjnych i różnych warunków pracy płynów chemicznych.

2. Podstawowe modele i funkcje aplikacji

3. Podstawowe cechy produktu

  3.1 Doskonała odporność na korozję w wielu środowiskach

     Wszystkie części mające kontakt z cieczą wykorzystują wysokowydajne materiały uszczelniające z PTFE (teflon), PEEK i stali nierdzewnej. Ogólna struktura jest odporna na farby na bazie wody, rozpuszczalniki organiczne (takie jak octan butylu), środki czyszczące i różne media chemiczne bez pęcznienia, starzenia i średniego zanieczyszczenia. W pełni spełnia rygorystyczne normy czystości dla przemysłu lakierniczego, elektronicznego, spożywczego i medycznego.

  3.2 Membrana PTFE Zero tarcia ślizgowego, bardzo niskie pozostałości i łatwe czyszczenie

     Innowacyjna konstrukcja membrany eliminuje tradycyjne elementy rdzenia zaworu przesuwnego. Płyn styka się wyłącznie z gładką powierzchnią membrany z PTFE, całkowicie unikając zakleszczenia rdzenia zaworu i pozostałości utwardzania farby. Zapewnia dokładne czyszczenie podczas wymiany płynu/koloru, znacznie redukując straty materiału i przestoje sprzętu oraz poprawiając ciągłą wydajność produkcji.

  3.3 Czysty napęd pneumatyczny, bezpieczna i stabilna praca

     Przyjmuje tryb pilotażowego sterowania pneumatycznego ze stabilnym zakresem ciśnienia sterującego 0,4–0,7 MPa. W procesie pracy nie biorą udziału żadne elementy elektryczne, zerowe ryzyko iskrzenia elektrycznego, iskrobezpieczne dla środowisk łatwopalnych i wybuchowych, takich jak lakiernie i linie produkcyjne chemiczne. Charakteryzuje się szybką i płynną reakcją oraz długoterminową stabilną wydajnością cyklu.

  3.4 Kompaktowa i lekka, elastyczna, zintegrowana instalacja

     Zminiaturyzowana, lekka konstrukcja korpusu dostosowuje się do montażu na ramieniu robota i wąskiego układu przestrzeni na sprzęt. Obsługuje konstrukcję instalacyjną kolektora o rozstawie 30 mm, z maksymalnie 2 zaworami zamontowanymi na jednej podstawie. Dostępna jest mieszana instalacja zaworów 2-drogowych i 3-drogowych, co skutecznie oszczędza przestrzeń montażową i upraszcza układ rurociągów na miejscu.

  3.6 Bardzo długa żywotność i wysoka trwałość

     Zoptymalizowana membrana i struktura uszczelnienia poprawiają odporność na zużycie i działanie przeciwstarzeniowe. Żywotność sięgaponad 5 milionów cykli w warunkach pracy lakieru I10 milionów cykli w warunkach pracy woda/powietrze, w pełni dostosowując się do długoterminowej ciągłej produkcji przemysłowej i zmniejszając częstotliwość i koszty konserwacji sprzętu.

  3.7 Wszechstronne połączenie i silna kompatybilność

     Wyposażone w standardowe złącza serii VCK ze stali nierdzewnej SUS316L, kompatybilne z rurkami φ6–φ12mm. Opcjonalne złącza proste, obrotowe 45° i 90° umożliwiają elastyczną regulację kierunku rurociągu, doskonale dostosowując się do złożonych wymagań dotyczących układu rurociągu na miejscu.

4. Kompletne dane techniczne

5. Typowe scenariusze zastosowań

     • Automatyzacja przemysłu natryskowego: Linie do natryskiwania samochodów, sprzętu gospodarstwa domowego i sprzętu komputerowego, obsługujące szybkie przełączanie kolorów wielokolorowych i proporcjonalną kontrolę farby dwuskładnikowej.

     • Przemysł laboratoryjny i farmaceutyczny: Precyzyjna dystrybucja płynów, mieszanie mediów i przełączanie gradientów dla wysokosprawnej chromatografii cieczowej i sprzętu do testów eksperymentalnych.

     • Produkcja czystego przemysłu: Kontrola płynów bez pozostałości w elektronice, żywności i sprzęcie medycznym, zapobiegająca zanieczyszczeniu środowiska i zapewniająca czystość produkcji.

     • Sprzęt chemiczny i czyszczący: Cykliczne przełączanie i kontrola włączania i wyłączania rozpuszczalników organicznych, środków czyszczących i przemysłowych mediów roboczych.

Podsumowanie w jednym zdaniu

     Zawór sterujący cieczą/rozpuszczalnikiem serii SOLH VCC charakteryzuje się pełną odpornością na korozję, bezpoślizgową konstrukcją membrany o niskim poziomie pozostałości, iskrobezpiecznym napędem pneumatycznym i wyjątkowo długą żywotnością, służąc jako wysokowydajne i niezawodne rozwiązanie do przełączania cieczy w przypadku zautomatyzowanego opryskiwania, precyzyjnej laboratoryjnej dystrybucji i scenariuszy kontroli czystych płynów chemicznych.
