Cylinder blokujący o stałej wysokości serii TWQ | Kompaktowy siłownik zatrzymujący do lekkich i średnich obciążeń

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i podstawowe cechy konstrukcyjne

     Seria SOLH TWQ to cylinder zatyczkowy o stałej wysokości montażowej, zoptymalizowany dla lekkich i średnich zautomatyzowanych linii przenośnikowych. Charakteryzuje się zwartą konstrukcją nadwozia, czterema opcjonalnymi typami końcówek drążków, dostępnym buforem hydraulicznym i opcjonalną funkcją mechanicznego samoblokowania. Odpowiedni do zatrzymywania palet i narzędzi o masie 10–150 kg, ograniczania stacji i pozycjonowania przenoszenia, siłownik TWQ służy jako standardowe rozwiązanie o wysokiej wydajności i wydajności w scenariuszach automatyzacji przy lekkich i średnich obciążeniach.

 1.1 Konstrukcja o stałej wysokości montażowej

     Zintegrowany korpus o stałej wysokości zapewnia szybki i prosty montaż z dużą powtarzalną dokładnością pozycjonowania. Idealnie pasuje do standardowych układów stacji przenośników, eliminując procedury regulacji wysokości i poprawiając efektywność wdrażania na miejscu.

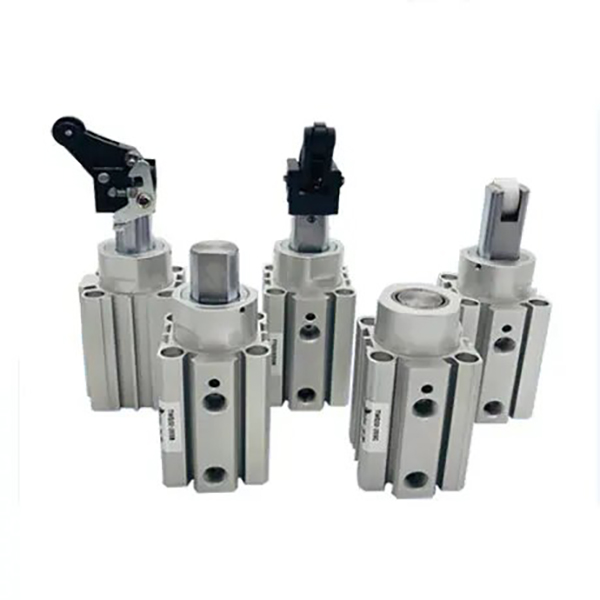

 1.2 Cztery wszechstronne typy końcówek drążków (zaleta podstawowa)

     • Typ pręta płaskiego B: Płaska konstrukcja tłoczyska zapobiegająca obrotowi zapewnia stabilną skuteczność hamowania i dużą odporność na obciążenie mimośrodowe, utrzymując dokładne pozycjonowanie w warunkach działania siły bocznej.

     • Typ pręta okrągłego C: Pogrubione, solidne, okrągłe tłoczysko o zwiększonej odporności na uderzenia, specjalnie zaprojektowane do warunków pracy z dużą siłą boczną i wymaganiami dotyczącymi precyzyjnego pozycjonowania narzędzi.

     • R Typ dźwigni rolkowej: Dźwignia + konstrukcja styku tocznego minimalizuje uderzenia zatrzymujące przy płynnym ruchu tocznym, idealna do ciągłej pracy linii przenośnika z dużą prędkością.

     • K Regulowany typ dźwigni zderzaka: Wbudowany regulowany bufor hydrauliczny umożliwia swobodną regulację oporu tłumienia w celu dostosowania do detali o różnej masie i prędkości transportu, uzyskując optymalny efekt miękkiego zatrzymania w zmiennych warunkach pracy.

  1.3 Opcjonalna funkcja samoblokowania (wersja R/K)

     Wersje z dźwignią rolkową i zderzakową obsługują opcjonalną mechaniczną konstrukcję samoblokującą. Po zatrzymaniu uderzenia przedmiotu obrabianego cylinder automatycznie blokuje ramię dźwigni, aby zapobiec odbiciu i pchaniu w tył, skutecznie eliminując przemieszczenie przedmiotu obrabianego i znacznie poprawiając stabilność i spójność stacji przenośnika.

 1.4 Kompaktowy rozmiar i trwała konstrukcja

     Korpus cylindra został poddany twardemu anodowaniu, natomiast tłoczysko zostało pokryte twardym chromowaniem, co zapewnia doskonałą odporność na zużycie i uderzenia. Standardowa praca bezolejowa dostosowuje się do czystych środowisk produkcyjnych i scenariuszy spawania odpornych na zachlapania. Zarezerwowane rowki czujnikowe z czterech stron umożliwiają instalację przełącznika magnetycznego bez ingerencji strukturalnej, co zapewnia elastyczny układ.

  1.5 Różnorodne tryby pracy

     Opcjonalne tryby standardowego działania dwustronnego i tryby jednostronnego działania (wysuwanie sprężyny / cofanie sprężyny) obejmują automatyczną pracę cykliczną, zabezpieczenie przed wyłączeniem zasilania i tymczasowe zatrzymanie, dopasowując się do różnych logiki sterowania przemysłowego.

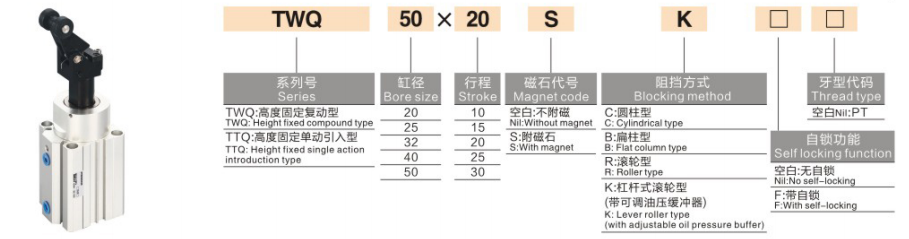

2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

  1. Typowe przykłady modeli: TWQ32-20SB, TWQ50-30RK-F

 2. Przykłady zamówień standardowych

     • Standardowy model z płaskim prętem: TWQ32-20SB (otwór φ32, skok 20 mm, płaska końcówka drążka kolumny, amortyzator gumowy)

     • Model samoblokującego, regulowanego bufora: TWQ50-30RK-F (otwór φ50, skok 30 mm, regulowana hydrauliczna dźwignia zderzaka, z funkcją samoblokowania)

3. Ogólne parametry techniczne (20 ℃, 0,5 MPa stan standardowy)

  3.1 Podstawowe specyfikacje

     • Tryb pracy: Podwójnego działania, jednostronnego działania (sprężyna rozciągająca/sprężyna cofająca)

     • Zakres ciśnienia roboczego: 0,05 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

     • Temperatura otoczenia: -10 ℃ ~ 60 ℃ (środowisko wolne od lodu)

     • Konfiguracja bufora: S = Odbojnik gumowy dwustronny; K = Regulowany zderzak hydrauliczny + podwójny zderzak gumowy

     • Tryb smarowania: Praca bez oleju

     • Metoda instalacji: Standardowy montaż kołnierzowy o stałej wysokości

 3.2 Standardowa kombinacja otworu i skoku

  3.3 Teoretyczna siła hamowania (jednostka: N @ 0,5 MPa)

  3.4 Masa produktu (jednostka: kg przy skoku standardowym)

4. Podstawowe wytyczne dotyczące konfiguracji i wyboru

  4.1 Wybór typu końcówki drążka

     • Typ kolumny płaskiej B (zalecany): Konstrukcja zapobiegająca obrotowi i zapewniająca wysoką stabilność, odpowiednia do lekkich obciążeń (10–80 kg) i pracy przy niskich prędkościach (≤0,3 m/s) bez widocznych uderzeń bocznych.

     • Typ okrągłej kolumny C: Pogrubiona konstrukcja pręta o dużej odporności na uderzenia, idealna do scenariuszy pozycjonowania narzędzi z dużą siłą boczną.

     • R Typ dźwigni rolkowej: Niski udar i płynne toczenie, idealne do linii przenośnikowych o dużej prędkości (≤0,5 m/s) i lekkich i średnich obciążeniach (30–100 kg).

     • K Regulowany typ dźwigni zderzaka: Regulowane tłumienie i doskonała odporność na uderzenia, przeznaczone do średnich obciążeń (50–150 kg), funkcji Start-Stop o wysokiej częstotliwości i niestabilnych prędkości pracy.

  4.2 Wybór funkcji samoblokowania

     • F Typ samoblokujący (zalecany dla linii automatycznych): Dostępne tylko dla wersji z dźwignią R/K. Zapobiega odbiciu przedmiotu obrabianego i przemieszczeniu stacji, znacznie poprawiając stabilność ciągłej pracy zautomatyzowanych linii.

     • Typ bez blokady: Ekonomiczne rozwiązanie dla scenariuszy z niewielkim wpływem odwrotnym i ręcznym resetowaniem, niezalecane dla w pełni zautomatyzowanych linii produkcyjnych.

  4.3 Wybór trybu pracy

     • Podwójnego działania: Maksymalna siła hamowania z dwukierunkowo sterowanym działaniem, odpowiednia do scenariuszy sterowania o wysokiej częstotliwości i w pełni automatycznego.

     • Pojedynczego działania (przedłużenie sprężyny): Automatycznie rozciąga się, aby zatrzymać obrabiane elementy po awarii zasilania, stawiając na pierwszym miejscu bezpieczeństwo niebezpiecznych stacji i zastosowań zabezpieczających przed wyłączeniem zasilania.

     • Pojedynczego działania (cofanie sprężynowe): Zatrzymuje się przy zasilaniu powietrzem i zwalnia automatycznie po wyłączeniu zasilania, przystosowany do normalnie otwartych linii przenośników i zadań tymczasowego zatrzymywania.

5. Typowe scenariusze zastosowań

     • Linie przenośnikowe do lekkich i średnich obciążeń: Stosowany do zatrzymywania, ograniczania i przenoszenia pozycjonowania palet i płyt narzędziowych o masie 10–150 kg w przemyśle elektronicznym, AGD i spożywczym.

     • Linie szybkiego transportu materiałów: Konstrukcja dźwigni R/K zapewnia płynne zatrzymanie przy zerowym uderzeniu w przypadku elementów obrabianych z niewielkim obciążeniem i dużych prędkościach (≤0,5 m/s) na przenośnikach rolkowych i taśmowych.

     • Zautomatyzowane stacje wyposażenia: Kompaktowy korpus ułatwiający instalację, szeroko stosowany do ograniczania załadunku/rozładunku obrabiarek, pozycjonowania stanowiska montażowego i zatrzymywania stanowiska kontrolnego.

     • Linie pakujące i logistyczne: Idealny do zatrzymywania kartonów i skrzynek z materiałami, blokowania stanowisk rozbieżnych i układania w stosy, charakteryzujący się wysoką wydajnością kosztową i niskimi wymaganiami konserwacyjnymi.

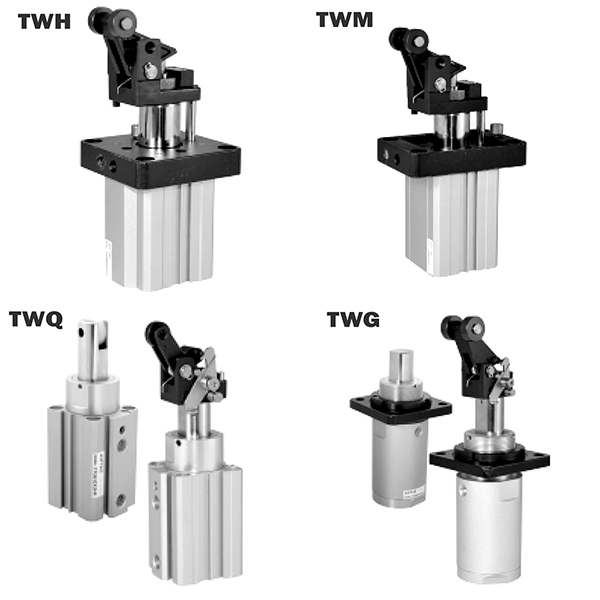

6. Szybkie porównanie serii TWQ i TWH/TWM

7. Przewodnik szybkiego wyboru w 3 krokach

     1. Wybór rozmiaru otworu: Wybierz otwór w zależności od ciężaru przedmiotu obrabianego ze współczynnikiem bezpieczeństwa 200% (teoretyczna siła hamowania ≥ rzeczywiste obciążenie × 2). Wybierz φ25/φ32 dla obciążenia poniżej 80kg; wybierz φ40/φ50 dla obciążenia 80–150 kg.

     2. Wybór końcówki drążka i bufora: Zastosuj pręt płaski B + gumowy bufor S do scenariuszy z niewielkim obciążeniem i niską prędkością; wybierz typ rolki R dla szybkich linii lekkich; wybierz regulowany typ bufora K dla warunków pracy przy średnim obciążeniu i wysokiej częstotliwości.

     3. Wybór konfiguracji funkcjonalnej: Wyposażenie samoblokujące F do automatycznych linii produkcyjnych; wybrać tryb podwójnego działania dla sterowania cyklicznego wysokiej częstotliwości; zastosować tryb rozciągania sprężyny jednostronnego działania dla stacji zabezpieczających o priorytecie bezpieczeństwa i wyłączających zasilanie.

Podsumowanie w jednym zdaniu

     Siłowniki zatyczkowe o stałej wysokości serii SOLH TWQ charakteryzują się zwartą konstrukcją, kompatybilnością z wieloma końcówkami tłoczysk oraz opcjonalnymi funkcjami samoblokowania i regulowanych buforów, zapewniając ekonomiczne, stabilne i elastyczne rozwiązania zatrzymujące dla lekkich i średnich automatycznych systemów przenośników o masie 10–150 kg.
