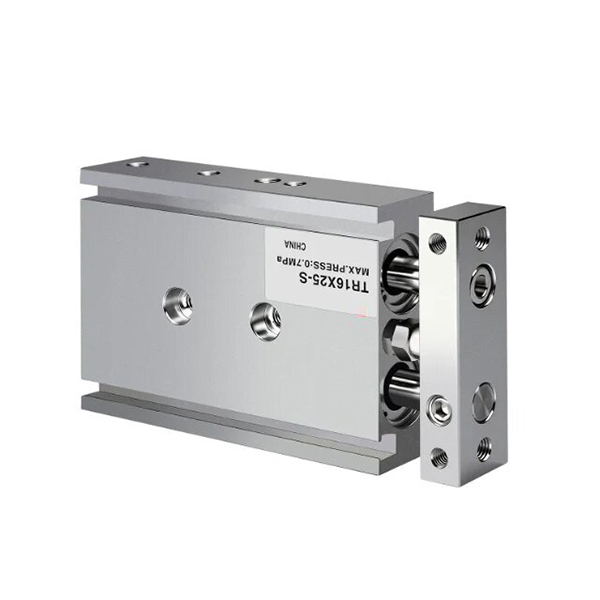

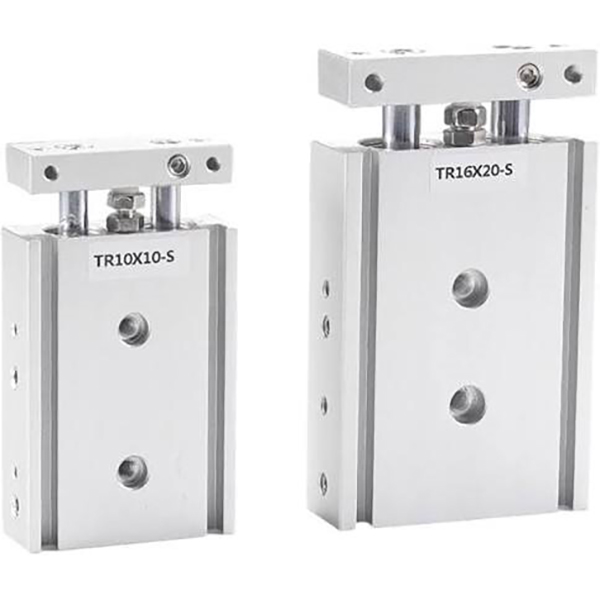

Cylinder z podwójnym tłoczyskiem serii TR

Siłownik dwuwałowy SOLH TR jest produkowany zgodnie ze standardami przemysłowymi JIS. Zastosowano w nim jednotłokową konstrukcję podwójnego wału prowadzącego, połączoną z wydłużonymi tulejami łożysk ślizgowych, charakteryzującą się wysoką sztywnością konstrukcyjną, doskonałą odpornością na skręcanie i dużą odpornością na uginanie, przewyższającą ekonomiczne cylindry z podwójnym wałkiem TN. Rozmiary otworów wahają się od φ6 do 32 mm, włączając standardowe jednoprętowe TR, podwójne pręty przelotowe TRW i lekkie, kompaktowe warianty TRJ. Dokładność zabezpieczenia przed obrotem sięga ±0,1° dla otworów ≥16 mm i ±0,2° dla małych otworów φ6/φ10; podwójne wały ograniczają odchylenie wahań, aby zagwarantować stabilną pracę przy długich skokach. Regulowana przednia gumowa podkładka współpracuje ze stałym tylnym zderzakiem w celu przycinania skoku, pochłaniania uderzeń i redukcji hałasu. Dostępny jest montaż trójstronny (na górze, na dole, z boku) i opcjonalne portowanie z obu stron; boczne rowki umożliwiają bezpośredni montaż wyłączników magnetycznych bez dodatkowych wsporników. Wbudowane pierścienie magnetyczne oznaczone przyrostkiem S są standardem, natomiast niestandardowe wersje niemagnetyczne są oferowane w przypadku zastosowań wrażliwych na zakłócenia magnetyczne. Zakres ciśnienia roboczego 0,15 ~ 1,0 MPa przy temperaturze roboczej od -20 ℃ do 70 ℃. Standardowy gwint Rc można przekształcić w gwint G lub gwint NPT na potrzeby zagranicznych projektów inżynieryjnych. Różni się od podwójnych cylindrów CXS: TR wytwarza pojedynczy ciąg o znacznej sztywności mechanicznej i stabilnej odporności na obciążenia boczne w zastosowaniach o długim skoku; CXS jest wyposażony w podwójne tłoki zapewniające podwójny nacisk, mniejsze tarcie i płynniejszy ruch posuwisto-zwrotny przy dużych prędkościach, dostosowany do zastosowań typu pick-and-place o wysokiej częstotliwości i krótkim skoku. Szeroko stosowane w precyzyjnym pozycjonowaniu, prasowaniu detali, zatrzymywaniu i przenoszeniu na duże odległości oraz w ogólnych stacjach automatyki wymagających niezawodnego prowadzenia przy średnio-lekkich obciążeniach.

Cylinder z podwójnym wałem serii TR | Cylinder z podwójnym tłoczyskiem o wysokiej sztywności, standardowy JIS

Marka: SOLH firmy Richge Technology


Przegląd produktu i struktura podstawowa

     Seria SOLH TR to cylindry z podwójnym wałem zgodne ze standardem JIS, w których zastosowano jednotłokową konstrukcję prowadzącą z podwójnym tłoczyskiem i łożyskiem ślizgowym (dwucylindrowy inny niż dwutłokowy). Charakteryzuje się bardzo wysoką sztywnością, doskonałą odpornością na skręcanie i dużą odpornością na obciążenia boczne, obsługuje elastyczny montaż z 3 stron i precyzyjną regulację skoku. Zaprojektowany z myślą o wymaganiach związanych z precyzyjnym prowadzeniem, cylinder ten jest szeroko stosowany w zautomatyzowanych procesach, takich jak precyzyjne pozycjonowanie, prasowanie przedmiotu obrabianego, przenoszenie materiału i blokowanie przedmiotu obrabianego, służąc jako niezawodne rozwiązanie prowadzące pod dużym obciążeniem dla standardowych stacji automatyki.


1. Podstawowe zalety strukturalne

• Synchroniczna konstrukcja z podwójnym prętem o dużej sztywności: Wyposażony w pojedynczy tłok i dwa równoległe sztywne tłoczyska, dopasowane do wydłużonych tulei łożysk ślizgowych. Konstrukcja synchronicznego napędu z dwoma prętami zapewnia działanie przy zerowym ugięciu z dokładnością przeciwobrotową ± 0,1° ~ ± 0,2°, skutecznie eliminując kołysanie pręta i zapewniając stabilny ruch liniowy.

• Regulowane buforowanie i dostrajanie skoku: Wbudowana, regulowana gumowa podkładka antykolizyjna z przodu umożliwia precyzyjną regulację skoku i miękkie buforowanie, współpracując z tylnym stałym buforem w celu zmniejszenia uderzeń, wibracji i hałasu podczas pracy, dostosowując się do częstych warunków pracy w ruchu posuwisto-zwrotnym.

• Elastyczny projekt montażu i rurociągów: Reserved mounting holes on the bottom, top and side surfaces realize 3-direction flexible installation. Opcjonalny dwustronny układ rurociągów optymalizuje rozmieszczenie obiegu powietrza dla różnorodnych konstrukcji sprzętu. Standardowe rowki na przełączniki boczne umożliwiają bezpośredni montaż przełącznika magnetycznego bez dodatkowych wsporników.

• Standardowa konfiguracja magnetyczna: Dostępny jest wbudowany pierścień magnetyczny (sufiks S) do wykrywania położenia skoku; wersja niemagnetyczna jest opcjonalna w przypadku specjalnych scenariuszy wrażliwych na zakłócenia, aby spełnić różnorodne wymagania funkcjonalne.

2. Kluczowa różnica w porównaniu z serią CXS / CXSJ

• Seria TR: Konstrukcja z pojedynczym tłokiem i podwójnym tłoczyskiem ze standardową mocą ciągu jednego cylindra, wyższą ogólną sztywnością i doskonałymi właściwościami przeciwugięciowymi przy dużych obciążeniach, idealna do zastosowań związanych z prowadzeniem o dużej sztywności i dużym obciążeniem o długim skoku.

• Seria CXS/CXSJ: Dwutłokowa konstrukcja z podwójnym tłoczyskiem i podwójną mocą ciągu, charakteryzująca się niższym tarciem i płynniejszą pracą przy dużych prędkościach, bardziej odpowiednia do warunków pracy typu pick-and-place z dużą prędkością oraz przy krótkim skoku i dużym ciągu.


Klasyfikacja podserii rdzenia (typ pręta i styl mocowania)

Seria TR obejmuje trzy podstawowe podmodele, w pełni pokrywające standardowe, uniwersalne, dwustronne, synchroniczne i ultrakompaktowe scenariusze instalacji, aby sprostać zróżnicowanym wymaganiom w zakresie układu automatyki.

Podseria

Typ pręta

Kod

Podstawowe funkcje

Scenariusze zastosowań

TR

Pojedynczy pręt wyjściowy (standard)

TR

Przedłużenie pręta z pojedynczą końcówką, standardowa sztywność JIS, uniwersalne prowadzenie

Ogólne pozycjonowanie precyzyjne, prasowanie detali, konwencjonalne stacje przenoszenia materiału

TRW

Podwójny pręt przelotowy

TRW

Penetracja pręta z dwoma końcami, dwustronne mocowanie przedmiotu obrabianego, symetryczny ruch dwukierunkowy

Podnoszenie przedmiotu obrabianego typu przelotowego, pozycjonowanie centrujące z obu stron, dwukierunkowa praca synchroniczna

TRJ

Kompaktowy korpus (pojedynczy pręt)

TRJ

Krótszy i lżejszy korpus, zoptymalizowana ultrakompaktowa konstrukcja, lekka konstrukcja

Bardzo wąska przestrzeń instalacyjna, lekki zautomatyzowany sprzęt, gęste rozmieszczenie cylindrów

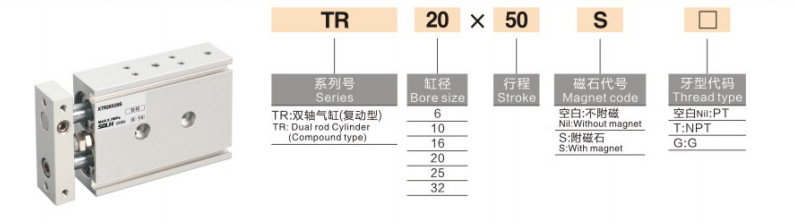

Kompletne zasady nazewnictwa modeli

Przykład modelu: TR20×50S

1. Definicja kodu nazewnictwa

1. Kod serii: TR (standardowy pręt pojedynczy) / TRW (pręt podwójny) / TRJ (typ kompaktowy)

2. Rozmiar otworu: 6 / 10 / 16 / 20 / 25 / 32 mm (pełny standardowy zakres otworów JIS)

3. Standardowy skok: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (maks. skok: 200mm)

4. Konfiguracja pierścienia magnetycznego: S = wbudowany pierścień magnetyczny (możliwość montażu przełącznika magnetycznego, standard domyślny); Nie S = typ niemagnetyczny (specjalnie dostosowany, rzadko używany)

5. Typ gwintu portu: Domyślny gwint PT (Rc); opcjonalny gwint G (przyrostek G) / gwint NPT (przyrostek T)

6. Przełącznik magnetyczny: Opcjonalnie D-M9B, D-A93, CS1-J, CS1-G i inne modele uniwersalne, instalowane bezpośrednio w bocznych rowkach zarezerwowanych bez wsporników


Ogólne standardowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, suche powietrze)

• Tryb pracy: Napęd jednotłokowy dwustronnego działania

• Zakres ciśnienia roboczego: 0,15 ~ 1,0 MPa (otwór φ6: 0,2 ~ 1,0 MPa)

• Dowód ciśnienia: 1,5 MPa

• Temperatura otoczenia: -20℃~70℃ (środowisko pracy wolne od lodu)

• Prędkość robocza: 30 ~ 500 mm/s

• Dokładność przeciwdziałania obrotowi: ±0,1° (otwór ≥16 mm, wysoka precyzja); ±0,2° (małe otwory φ6/φ10)

• Tryb buforowy: Przednia regulowana gumowa nakładka antykolizyjna + tylny stały gumowy zderzak (bez opcji bufora powietrza)

• Rozmiar przyłącza rurociągu

○ φ6 / φ10: M5×0,8

○ φ16/20/25/32: PT1/8 (Rc1/8)

• Montaż i orurowanie: montaż z trzech stron (dół/góra/bok), opcjonalny dwustronny układ rurociągów umożliwiający elastyczne dostosowanie układu


Teoretyczne dane dotyczące ciągu i naprężenia (@0,5 MPa, jednostka: N)

Konstrukcja jednotłokowa ze standardową mocą ciągu jednego cylindra, stabilna i niezawodna w przypadku ciężkich scenariuszy prowadzenia

Rozmiar otworu (mm)

Ciąg (N)

Napięcie (N)

6

14

13

10

39

37

16

101

98

20

157

153

25

245

240

32

402

396


Szybki przewodnik wyboru

1. Wymagany ciąg i sztywność: Wybierz CXS/CXSJ do zadań o podwójnym ciągu i szybkich zadań typu pick-and-place; wybierz serię TR, aby zapewnić wysoką sztywność prowadzenia, odporność na duże obciążenia i stabilną pracę przy długim skoku.

2. Adaptacja przestrzeni instalacyjnej: Preferuj CXSJ w przypadku ultrakompaktowych wąskich przestrzeni, CXS w konwencjonalnych kompaktowych przestrzeniach i TR w przypadku standardowych przestrzeni i scenariuszy o dużym skoku i dużym obciążeniu.

3. Wybór rodzaju pręta: Zastosuj standardowy drążek TR z pojedynczą końcówką do ruchu liniowego w jednym kierunku; wybierz pręt przelotowy TRW do montażu dwustronnego i dwukierunkowego działania synchronicznego.

4. Konfiguracja wykrywania pozycjonowania: Wybierz przyrostek S z wbudowanym pierścieniem magnetycznym (TRxx×xxS), jeśli wymagane jest wykrywanie położenia skoku.


Podsumowanie w jednym zdaniu

     Standardowy cylinder dwuwałowy JIS serii SOLH TR zapewnia wysoką sztywność, precyzyjne działanie przeciwobrotowe i dużą odporność na obciążenia boczne, a dostępne są różne typy prętów i kompaktowe wersje, co jest preferowanym rozwiązaniem dla precyzyjnych stanowisk prowadzących, zautomatyzowanych stacji pozycjonowania i przenoszenia o długim skoku i dużym obciążeniu.
