Zasila zewnętrzny przełącznik nożowy wysokiego napięcia o podwójnym zasilaniu przez wyłączniki ścienne

LIYOND dostarcza zewnętrzne wyłączniki nożowe wysokiego napięcia o podwójnym zasilaniu, przeznaczone do montażu naściennego

Struktura i zasada działania

     Część przewodząca rozłączników typu GN19-12/400, 630, 1000, 1250 jest zamocowana do podstawy za pomocą dwóch izolatorów słupowych dla każdej fazy. (typ GN19-12C/400, 630, 1000, 1250 posiada jeden izolator słupowy i jeden izolator płaszcza porcelanowego.) Trzy fazy są ułożone równolegle, a część przewodzącą stanowią styki statyczne noży stykowych i uchwytów styków (lub prętów przewodzących). Każda faza noża kontaktowego jest połączona ze środkiem izolatora ściągającego, izolatorem ściągającym i instalowana na podstawie połączonego wrzeciona. Wrzeciono połączone jest z korbowodem (dostarczanym przez użytkownika) oraz mechanizmem poruszającym typu CS6-1 poprzez rękojeść. Łączący nóż stykowy składa się z dwóch szczelinowych płytek miedzianych, co nie tylko zwiększa obszar rozpraszania ciepła noża stykowego w celu obniżenia temperatury dolnej, ale także poprawia wytrzymałość mechaniczną noża stykowego, dzięki czemu poprawia się stabilność dynamiczna przełącznika. Jeden koniec noża stykowego jest montowany na bloku stykowym (lub na pręcie przewodzącym) za pomocą śruby (samochodu Shawa). GN19-12/1000, 1250 w kontakcie z instalacją magnetycznej płytki blokującej, a także celem magnetycznej płytki blokującej jest to, że gdy duży prąd zwarciowy wzmacnia dwa rowki stykowe noża pomiędzy| atrakcja. Rozłączniki GN19-12/400, 630 mają małe ograniczenie prądu przelotowego, więc nie ma potrzeby dodawania magnetycznej płytki blokującej.

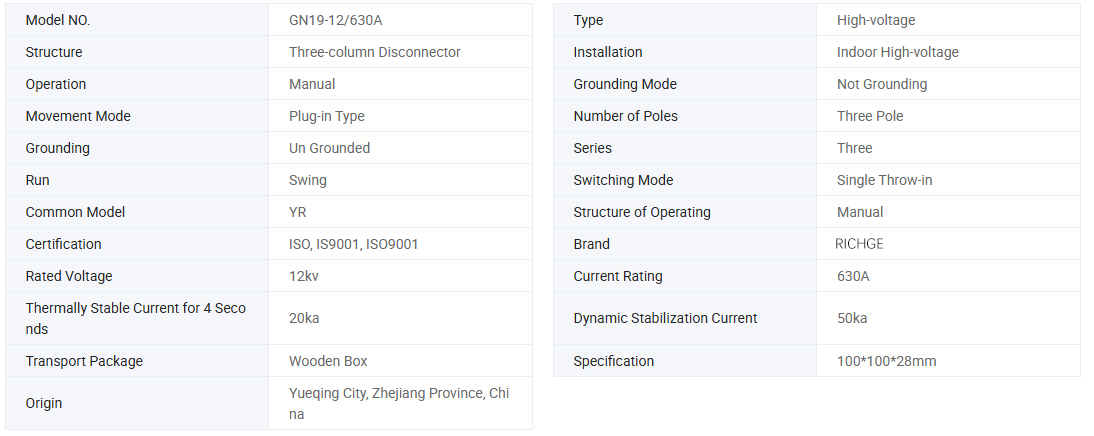

Kluczowe atrybuty

Podstawowe informacje

Parametr techniczny

Model	Napięcie znamionowe (kV)	Prąd znamionowy (A)	Znamionowy krótkotrwały prąd wytrzymywany (the / 4s)	Znamionowy prąd szczytowy wytrzymywany (the)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31,5	12	1000	31.5	80
GN19-12/1250-31,5	12	1250	31.5	80
GN19-12C/400-12,5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31,5	12	1000	31.5	80
GN19-12C/1250-31,5	12	1250	31.5	80

Rysunek

Korzystaj z warunków środowiskowych

1. Górna granica temperatury otoczenia +40℃, dolna granica -l0℃. Uwaga: Należy przechowywać i transportować w temperaturze -25℃

2. Wysokość nie większa niż 1000 m

3. Wilgotność względna: średnia dzienna nie przekracza 95%, średnia miesięczna nie przekracza 90%

4. Ciśnienie pary wodnej: średnia dzienna nie większa niż 2,2 × 10-3Mpa, średnia miesięczna nie większa niż 1,8 × 10-3Mpa

5. Otaczające powietrze powinno być wolne od gazów korozyjnych lub palnych, pary wodnej i innych oczywistych zanieczyszczeń.

6. Brak regularnych i gwałtownych wibracji.

Uwaga: Jeśli problem nie spełnia powyższych warunków, należy skonsultować się z producentem w celu rozwiązania problemu

Instrukcje dotyczące zamawiania

● Zaakceptuj OEM i ODM: TAK

●Certyfikat: CE, raporty z testów

● Czas produkcji: 7 ~ 12 dni roboczych

●Okres gwarancji: 12 miesięcy

●Czas dostawy: 15 dni

●Przy zamawianiu tego przełącznika należy podać specyfikację modelu, napięcie znamionowe, prąd znamionowy i inne dane techniczne.

●Jeśli istnieją specjalne wymagania, możesz negocjować ich rozwiązanie.
