Odłącznik elektryczny prądu przemiennego serii GW4 12 kV 40,5 kV jednobiegunowy z izolacją

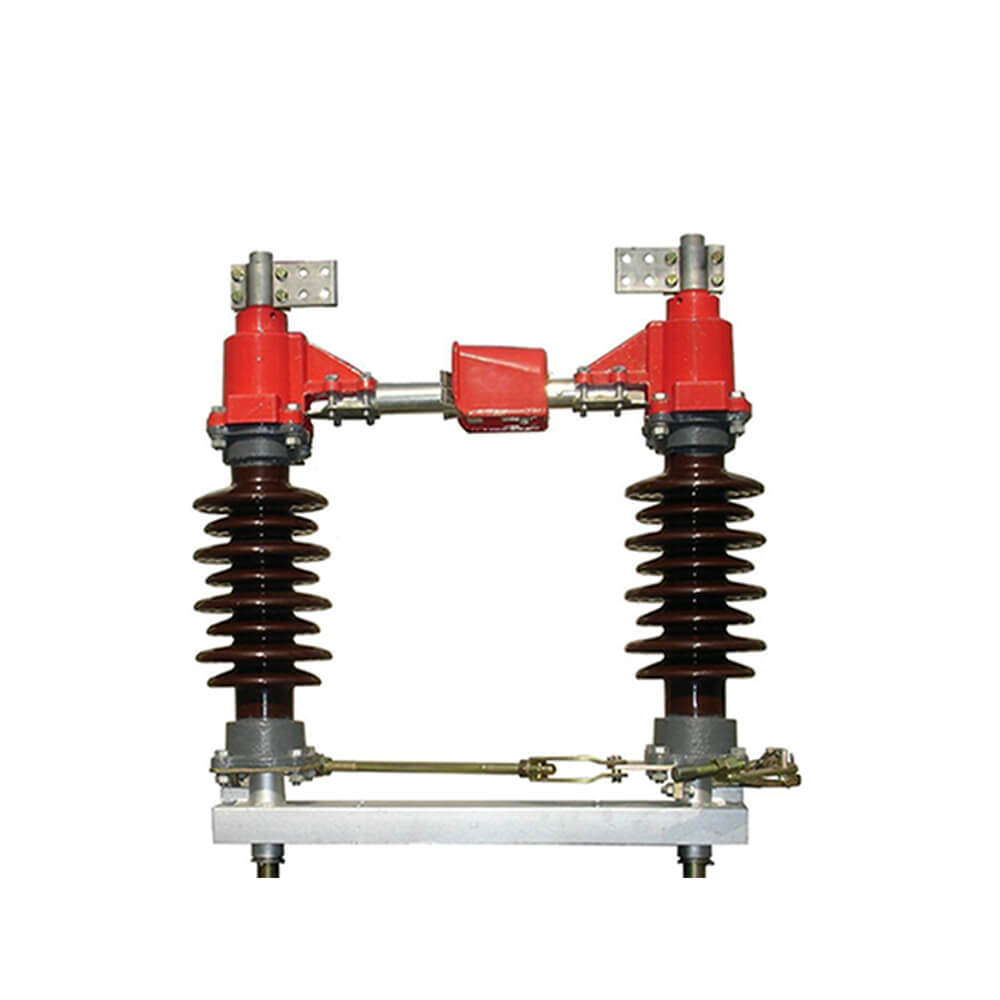

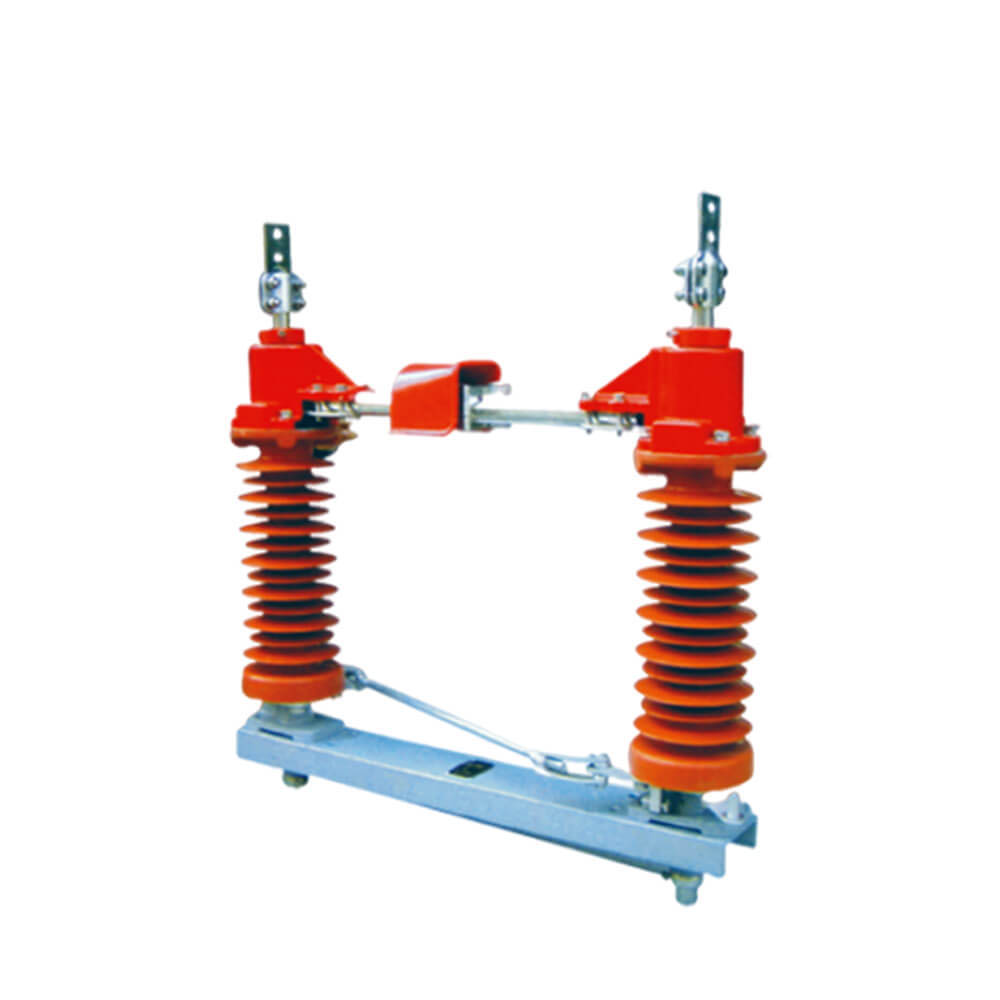

GW4-12(40,5) Zewnętrzny wyłącznik wysokiego napięcia

  Odłącznik wysokiego napięcia jest ważnym urządzeniem przełączającym w systemie elektrycznym elektrowni i podstacji, które musi być używane razem z wyłącznikiem wysokiego napięcia. Służy do łączenia, odcinania lub zmiany linii urządzeń wysokiego napięcia pod warunkiem napięcia i obciążenia. Jego główne funkcje to: zapewnienie bezpieczeństwa urządzeń i urządzeń elektrycznych wysokiego napięcia podczas prac konserwacyjnych, izolowanie napięcia, nie można go używać i odcinać, wejściowy prąd obciążenia i prąd zwarciowy, może być używany tylko do niektórych operacji przełączania, które nie wytwarzają silnego łuku, to znaczy nie ma funkcji gaszenia łuku; w zależności od miejsca instalacji można je podzielić na typu wewnętrznego i zewnętrznego, w zależności od liczby filarów izolacyjnych, typu jednokolumnowego, typu dwukolumnowego i typu trzykolumnowego, z opcjonalnym wyposażeniem dla każdego poziomu napięcia.

  Odłącznik wysokiego napięcia prądu przemiennego GW4-12(40,5) służy do otwierania i zamykania obwodu z napięciem, ale bez obciążenia 50/60 Hz, 12 (40,5) kV. Jest zgodny ze standardami IEC129-1984 AC rozłącznika i uziemnika oraz GB1985 i innymi względnymi normami.

Mechanizm roboczy

  Odłącznik wysokiego napięcia może zapewnić bezpieczeństwo urządzeń i urządzeń elektrycznych wysokiego napięcia podczas prac konserwacyjnych i pełni rolę napięcia izolującego. Nie można go używać do odcinania, wejściowego prądu obciążenia i przerywania prądu zwarciowego. Można go używać tylko do niektórych operacji przełączania, które nie wytwarzają silnego łuku, to znaczy nie ma funkcji gaszenia łuku. Według różnych miejsc instalacji, można go podzielić na typ wewnętrzny i zewnętrzny, a także można go podzielić na typ wewnętrzny i zewnętrzny w zależności od liczby filarów izolacyjnych. Typ kolumnowy, typ z podwójną kolumną i typ z trzema kolumnami, z opcjonalnym wyposażeniem dla każdego poziomu napięcia. Może również niezawodnie odizolować część wyłączającą urządzenie dystrybucyjne wysokiego napięcia od części pod napięciem, aby zapewnić bezpieczeństwo prac konserwacyjnych. Wszystkie styki rozłącznika wysokiego napięcia są odsłonięte w powietrzu i mają oczywiste punkty pękania. Odłącznik nie posiada urządzenia do gaszenia łuku, zatem nie można go stosować do odcięcia prądu obciążenia lub prądu zwarciowego. W przeciwnym razie pod wpływem wysokiego napięcia w punkcie załamania powstanie silny łuk, który jest trudny do samodzielnego wygaszenia, a nawet może spowodować przeskok (zwarcie między fazami lub fazami), spalić sprzęt i zagrozić bezpieczeństwu osobistemu. Jest to poważny wypadek polegający na „ciągnięciu odłącznika obciążeniem”.

  Odłącznik wysokiego napięcia może być również wykorzystany do przełączania niektórych obwodów w celu zmiany trybu pracy systemu. Na przykład w obwodzie z podwójną szyną można zastosować odłącznik wysokiego napięcia do przełączenia obwodu roboczego z jednej szyny na drugą.

Funkcja struktury

 Ten rozłącznik składa się z cokołu, wspornika izolacyjnego, materiału elektrycznego i mechanizmu operacyjnego. Na każdym słupie znajdują się dwa szelki, a na górze każdego usztywnienia zamontowane jest ostrze elektryczne, a punkt połączenia dwóch ostrzy znajduje się pomiędzy dwoma usztywnieniami. Dzięki napędowi mechanizmu operacyjnego oba ostrza mogą obracać się w poziomie o dziewięćdziesiąt stopni w celu zamknięcia. Możemy połączyć trzy jednobiegunowe rozłączniki w trójbiegunowy przełącznik łączący za pomocą pręta łączącego. Ten rozłącznik można dopasować do mechanizmu ręcznego typu CS11 lub CS17, w związku z czym CS17 można zastosować w rozłączniku z uziemnikiem. (mechanizm silnikowy można zainstalować zgodnie z wymaganiami użytkownika), Rozsądna konstrukcja, elastyczne działanie; wygodny montaż, możliwość zastosowania jednobiegunowego lub trójbiegunowego; duża odległość styku, bezpieczna i niezawodna izolacja. Rodzaj uziemienia jest elastyczny w zależności od wymagań użytkownika, można wybrać uziemienie pojedyncze, podwójne uziemienie lub bez uziemienia.

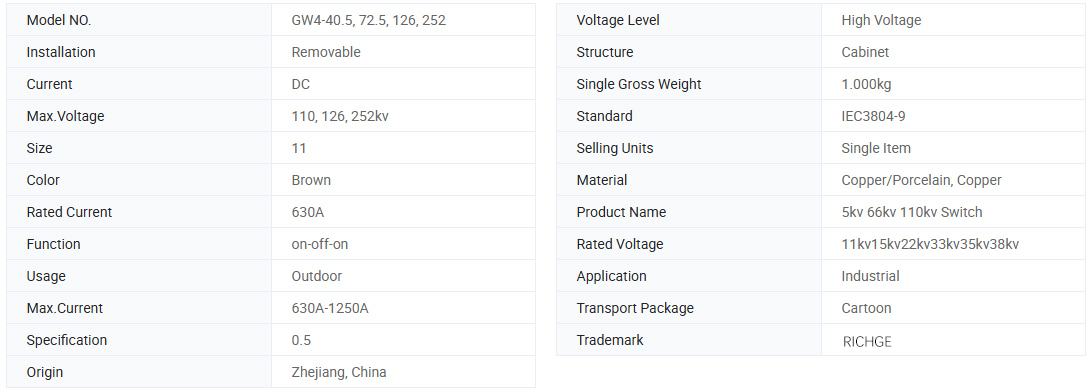

Podstawowe informacje.

Parametr techniczny

Model	Napięcie znamionowe (kV)	Prąd znamionowy (A)	Wytrzymać prąd (kA)	4s krótko wytrzymywać prąd (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Rysunek

Korzystaj z warunków środowiskowych

1. Wysokość: ≤3000 m;

2. Temperatura otoczenia: -25 ℃ ~ + 40 ℃;

3. Prędkość wiatru: ≤35 m/s;

4. Stopień zanieczyszczenia: ≤III;

5. Intensywność trzęsienia ziemi: ≤8 stopni;

6. Obowiązujące okazje nie powinny zawierać materiałów łatwopalnych, wybuchowych i żrących gazów.

Instrukcje dotyczące zamawiania

● Zaakceptuj OEM i ODM: TAK

●Certyfikat: CE, raporty z testów

● Czas produkcji: 7 ~ 12 dni roboczych

●Okres gwarancji: 12 miesięcy

●Czas dostawy: 15 dni

●Przy zamawianiu tego przełącznika należy podać specyfikację modelu, napięcie znamionowe, prąd znamionowy i inne dane techniczne.

●Jeśli istnieją specjalne wymagania, możesz negocjować ich rozwiązanie.
