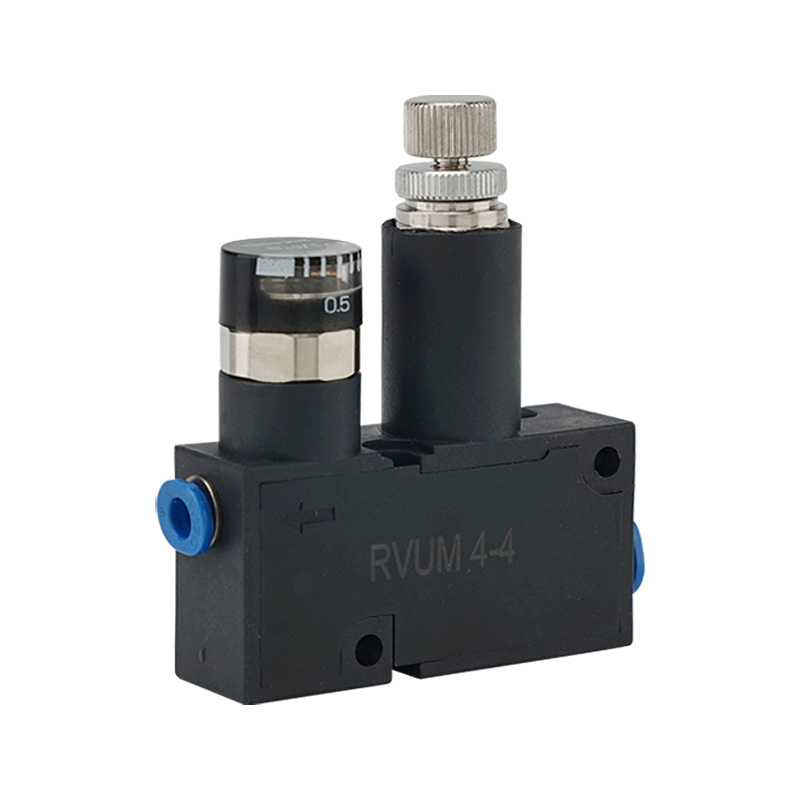

Mini zawór regulacyjny ciśnienia serii RVUM | Kompaktowy zawór redukcyjny ciśnienia powietrza tłokowy bezpośredniego działania z mocowaniem jednym dotknięciem

Marka: SOLH firmy Richge Technology | Ultrakompaktowy, precyzyjny pneumatyczny regulator ciśnienia

1. Przegląd produktu

     Seria SOLH RVUM toultrakompaktowy mikrozawór regulatora ciśnienia typu tłokowego, bezpośredniego działania, opracowany specjalnie dla miniaturowych obwodów pneumatycznych o ograniczonej przestrzeni. Obsługuje zarówno konstrukcje z odciążeniem (standardowe), jak i bez odciążenia, oferując elastyczne opcje połączeń prostych/kolanków, zintegrowane złącza jednoprzyciskowe i precyzyjną regulację ciśnienia w zakresie 0,1–0,8 MPa. Dzięki wyjątkowo małej, lekkiej konstrukcji, zróżnicowanym metodom montażu i stabilnemu ciśnieniu wyjściowemu, jest szeroko stosowany w precyzyjnych scenariuszach małych przepływów, takich jak dozowanie, adsorpcja próżniowa i mikroprzedmuch powietrza, służąc jako optymalne rozwiązanie stabilizujące ciśnienie dla zminiaturyzowanych urządzeń zautomatyzowanych.

2. Podstawowe pozycjonowanie i zasada działania

     • Projekt konstrukcyjny: Przyjmuje wysoce precyzyjną konstrukcję tłoka o działaniu bezpośrednim, dostępną w dwóch wersjach: standardowym typu z nadmiarem i opcjonalnym typu bez nadmiaru, spełniających różnorodne wymagania dotyczące regulacji ciśnienia w obwodzie.

     • Precyzyjna stabilizacja ciśnienia: Maksymalne ciśnienie wlotowe osiąga 0,9 MPa, przy stabilnym, regulowanym ciśnieniu wyjściowym w zakresie od 0,1 MPa do 0,8 MPa. Konstrukcja typu nadmiarowego automatycznie usuwa powietrze pod ciśnieniem, aby utrzymać stałe ciśnienie za zaworem.

     • Odpowiednie medium: Czyste sprężone powietrze, wspomagające działanie smarowania bezolejowego, w pełni dostosowujące się do czystych i precyzyjnych pneumatycznych środowisk pracy.

3. Znakomite cechy produktu

  3.1 Ultrakompaktowy i lekki korpus

     Cały korpus zaworu ma zminiaturyzowaną, zintegrowaną konstrukcję z wyjątkowo małą przestrzenią do pracy. Doskonale nadaje się do montażu urządzeń w zabudowie, montażu panelowego i wąskiego układu przestrzeni montażowej, zapewniając optymalizację zajmowania zerowej przestrzeni w miniaturowych układach pneumatycznych.

  3.2 Elastyczne orurowanie za jednym dotknięciem

     Zarówno porty IN, jak i OUT obsługują swobodne przełączanie typów prostych i kolankowych. Kompatybilne z rurami pneumatycznymi metrycznymi φ4/φ6 i imperialnymi 5/32"/1/4". Instalacja wtykowa bez użycia narzędzi znacznie poprawia wydajność orurowania na miejscu i wydajność modyfikacji przy dużej kompatybilności.

  3.3 Precyzyjna regulacja stabilnego ciśnienia

     Profesjonalny manometr 0–0,8 MPa charakteryzuje się dokładnością regulacji ±5% pełnej skali. Zapewnia ultrastabilne ciśnienie wyjściowe w scenariuszach precyzyjnych małych przepływów, takich jak automatyczne dozowanie, adsorpcja próżniowa przedmiotu obrabianego, nadmuch mikropowietrza i kontrola pozycjonowania, skutecznie unikając wahań ciśnienia wpływających na precyzję produktu.

  3.4 Zróżnicowane metody montażu

     Obsługuje niezależną instalację bezpośrednią i instalację klastra zintegrowanego ze wspornikiem. Może elastycznie dostosowywać się do różnych wymagań dotyczących układu sprzętu, realizując niezależną jednopunktową regulację ciśnienia i zintegrowaną, scentralizowaną kontrolę ciśnienia w wielu pętlach.

  3.5 Trwałe i niezawodne działanie

     Korpus zaworu wykonany jest z wytrzymałego stopu aluminium i żywicy, o doskonałej odporności na korozję i stabilności strukturalnej. Temperatura robocza waha się od 0 ℃ do 60 ℃ (środowisko niezamarzające), zapewniając stabilną pracę w długim cyklu w scenariuszach produkcji przemysłowej.

4. Ogólne Dane Techniczne

5. Zasady kodowania modeli i przykłady wyboru

  5.1 Pełna definicja modelu

     Standardowy format modelu: RVUM - [Specyfikacja lampy] - [Specyfikacja lampy] - [Przyrostek]

     • RVUM: Kod serii dla ultrakompaktowego minireduktora ciśnienia typu tłokowego

     • Kod specyfikacji rury: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Przyrostek A: Wyposażony w precyzyjny manometr

 5.2 Przypadki zastosowania wspólnego modelu

     • RVUM6-6: Model podstawowy z prostym wlotem φ6 + prostym wylotem φ6, do konwencjonalnych miniaturowych obwodów pneumatycznych

     • RVUM6-6-A: prosty wlot i wylot φ6 z wbudowanym manometrem, realizującym wizualną regulację ciśnienia

     • RVUM4-6: wlot prosty φ4 + wylot kolankowy φ6, model asymetryczny małego kalibru dla rurociągów o wąskich przestrzeniach i mikroprzepływowych

6. Typowe scenariusze zastosowań

     • Sprzęt i przyrządy do mikroautomatyzacji: Szeroko stosowane w sprzęcie elektronicznym 3C, urządzeniach medycznych, małych ramionach robotycznych i precyzyjnych urządzeniach narzędziowych.

     • Precyzyjna kontrola małego przepływu: Profesjonalny do automatycznego dozowania, adsorpcji próżniowej detali, czyszczenia mikrodmuchem powietrza i precyzyjnej kontroli ciśnienia pozycjonowania.

     • Kompaktowy zintegrowany system: Idealny do instalacji wbudowanych w sprzęt, montażu w panelu i zintegrowanych systemów pneumatycznych z wieloma pętlami.

     • Obwód tylny zaworu elektromagnetycznego: Instalowany bezpośrednio za zaworami elektromagnetycznymi w celu wtórnej redukcji ciśnienia i stabilnego ciśnienia wyjściowego, eliminując wahania ciśnienia powietrza.

7. Porównanie i wybór serii produktów

Podsumowanie w jednym zdaniu

     Mini regulator ciśnienia serii SOLH RVUM łączy w sobie ultrakompaktowe rozmiary, elastyczne orurowanie uruchamiane jednym dotknięciem i precyzyjną regulację ciśnienia w zakresie 0,1–0,8 MPa, co stanowi najbardziej dopasowane rozwiązanie stabilizujące ciśnienie o wysokiej stabilności dla obwodów mikropneumatycznych o ograniczonej przestrzeni i precyzyjnych zautomatyzowanych urządzeń o małym przepływie.
