Cylinder zatyczkowy serii RSQ | Stała wysokość montażu
Pneumatyczne cylindry zatyczkowe SOLH RSQ o stałej wysokości służą jako standardowe siłowniki krańcowe w zautomatyzowanych systemach przenośników. Wyposażone w dziesięć wymiennych końcówek drążków, w tym hydrauliczne dźwignie buforowe zapewniające silną amortyzację, obsługują czterostronne mocowanie przełącznika magnetycznego i bezolejową pracę w długim cyklu. W odróżnieniu od modeli RSG z regulacją wysokości, stała sztywna rama znacznie skraca czas debugowania na miejscu. Nasza stabilna produkcja masowa zapewnia wystarczające zapasy natychmiastowe; te korki są szeroko stosowane na liniach montażowych elektroniki, przenośnikach rolkowych i stacjach pozycjonowania ciężkich palet na całym świecie, zapewniając niezawodne blokowanie detali przy przystępnej cenie i dużej odporności na uderzenia.
Cylinder zatyczkowy serii RSQ | Pneumatyczny siłownik zatrzymujący o stałej wysokości montażowej
Marka: SOLH firmy Richge Technology
1. Przegląd produktu i podstawowe cechy konstrukcyjne
Seria SOLH RSQ to siłowniki ograniczające o stałej wysokości montażowej, przeznaczone do automatycznego pozycjonowania linii przenośników i ograniczania obrabianego przedmiotu. Obejmuje rozmiary otworów od φ12 mm do φ50 mm przy standardowych skokach od 10 mm do 30 mm. Wyposażony w sztywną konstrukcję o stałej wysokości, wbudowany bufor, 10 opcjonalnych typów końcówek przegubów i 4-stronny montaż przełącznika magnetycznego, cylinder RSQ zapewnia niedrogie i niezawodne rozwiązania zatrzymujące do blokowania stacji przenośników, pozycjonowania palet i ograniczania obrabianego przedmiotu, służąc jako standardowy podstawowy element zautomatyzowanych systemów transportowych.
1.1 Sztywna konstrukcja o stałej wysokości
W odróżnieniu od serii RSG z regulacją wysokości, seria RSQ wykorzystuje konstrukcję o stałej, nieregulowanej wysokości montażowej. Charakteryzuje się prostszą konstrukcją, wyższą ogólną sztywnością i szybszą instalacją na miejscu, doskonale dopasowując się do układów stacji o stałej wysokości i eliminując procedury kalibracji wysokości.

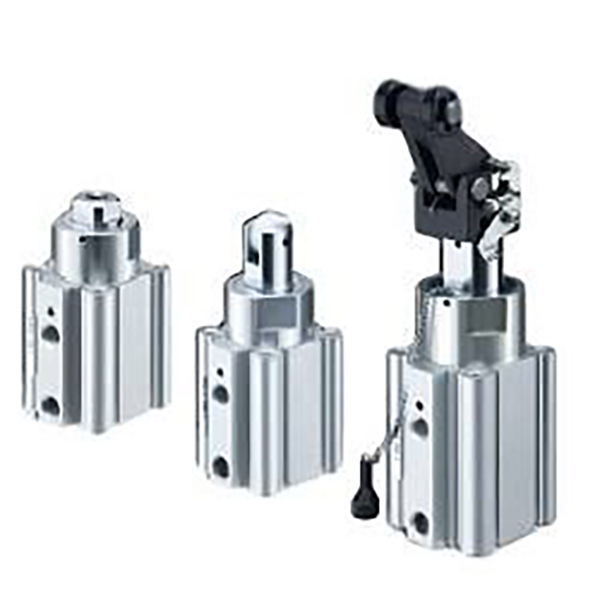

1.2 Wszechstronne dostosowanie do wielu końcówek drążków
Wyposażone w 10 rodzajów końcówek drążków, w tym pręty okrągłe, ścięte ukośnie, konstrukcje rolkowe i dźwigniowe, w pełni pokrywające scenariusze zatrzymywania lekkich, średnich i ciężkich ładunków. Typy dźwigni (L/B/C/D/E) mają wbudowany bufor hydrauliczny o doskonałej absorpcji energii i dużej odporności na uderzenia w warunkach pracy o wysokiej częstotliwości i silnych uderzeniach.
1.3 Elastyczna instalacja i układ przełączników
Korpus cylindra umożliwia montaż przełącznika magnetycznego z 4 stron (kompatybilny z przełącznikami serii D-A9□/M9□/P3DWA) bez dodatkowych akcesoriów montażowych. Dostępne są dwie standardowe metody montażu: montaż przez otwór przelotowy typu B (standard) i montaż przez otwór gwintowany dwustronny typu A, dostosowujący się do różnych ram urządzeń i przestrzeni montażowych.
1.4 Konstrukcja bezolejowa i o długiej żywotności
Opcjonalne tryby dwustronnego działania, dwustronnego działania ze sprężyną powrotną i jednostronnego działania (wysuwanie sprężyny) spełniają różnorodne wymagania działania. Standardowy bufor gumowy zapewnia stabilną pracę. Tłoczysko poddano obróbce twardego chromowania, a korpus cylindra poddawany jest procesowi twardego anodowania, uzyskując wyjątkową odporność na zużycie i udarność. Konstrukcja bezolejowa dostosowuje się do czystych i wolnych od pyłu środowisk pracy przy niskich kosztach konserwacji.
2. Kompletne zasady nazewnictwa modeli i przykłady zamówień
1. Typowe przykłady modeli: RSQB20-15, RSDQL32-20
Segment kodu
Definicja
RSQ/RSDQ
Typ serii: RSQ = bez pierścienia magnetycznego; RSDQ = Wbudowany pierścień magnetyczny (możliwość montażu przełącznika magnetycznego)
B/A
Typ mocowania: B = montaż przez otwór (standard); A = Montaż w otworze gwintowanym z podwójną końcówką
12/16/20/32/40/50
Rozmiar otworu: φ12 ~ φ50 mm
10/15/20/25/30
Skok standardowy: 10/15/20/25/30 mm
Brak oznaczenia / F/K/G/R/L/B/C/D/E
Typ końcówki drążka: Pręt okrągły / pręt gwintowany okrągły / cięcie ukośne / gwintowane cięcie ukośne / wałek / dźwignia i inne typy
2. Przykłady zamówień standardowych
•Model standardowy z pierścieniem niemagnetycznym: RSQB20-15 (bez pierścienia magnetycznego, montaż przelotowy, otwór φ20, skok 15 mm, standardowa okrągła końcówka drążka)
•Model bufora hydraulicznego z pierścieniem magnetycznym: RSDQL32-20 (wbudowany pierścień magnetyczny, montaż przelotowy, otwór φ32, skok 20 mm, końcówka blokująca typu dźwigniowego)
3. Ogólne parametry techniczne (20 ℃, 0,5 MPa stan standardowy)
3.1 Podstawowe specyfikacje
•Tryb pracy: Dwustronnego działania, dwustronnego działania ze sprężyną powrotną, jednostronnego działania (rozciągnięcie sprężyny)
3.4 Masa produktu (jednostka: kg przy skoku 20 mm, seria RSQ)
Rozmiar otworu (mm)
φ12
φ16
φ20
φ32
φ40
φ50
Waga (kg)
0.15
0.25
0.35
0.75
1.20
1.80
4. Typy końcówek drążków i obowiązujące scenariusze
Kod
Typ
Cechy
Scenariusze zastosowań
Brak znaku
Typ pręta okrągłego
Prosta konstrukcja i opłacalność
Zatrzymywanie palet przy małych ładunkach i przy niskiej prędkości
K
Typ cięcia skośnego
Dobre wskazówki i działanie zapobiegające odchyleniom
Średnio obciążone pozycjonowanie przedmiotu obrabianego
R
Typ rolki
Kontakt toczny i niski opór
Zatrzymanie linii przenośnika o dużej prędkości przy lekkim obciążeniu

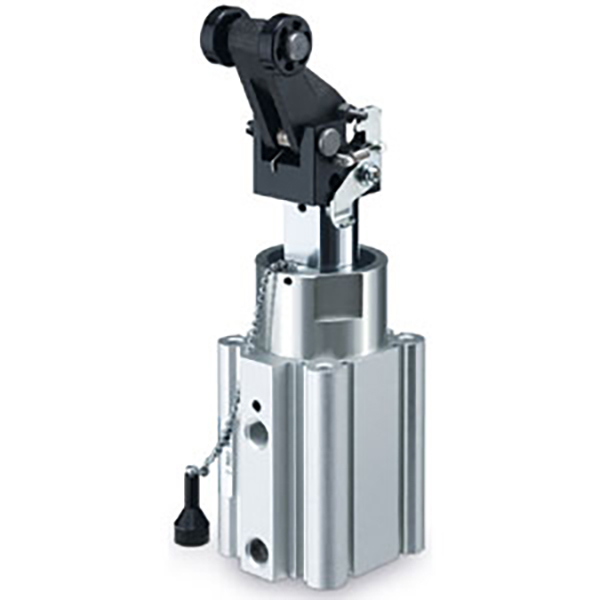

L
Typ dźwigni (bez bufora)
Zwiększenie siły dźwigni i wysoka sztywność
Zatrzymanie stacji stacjonarnej przy średnim obciążeniu
B/C/D/E
Typ dźwigni (zderzak hydrauliczny)
Doskonała absorpcja energii i duża odporność na uderzenia
Warunki pracy przy dużych obciążeniach i uderzeniach o wysokiej częstotliwości
5. Typowe scenariusze zastosowań
•Zatrzymanie linii montażowej: Stosowany do zatrzymywania palet, pozycjonowania stacji i zapobiegania przesuwaniu na liniach montażowych elektroniki i sprzętu AGD. Konstrukcja o stałej wysokości doskonale pasuje do standardowych układów linii przenośników.
•Ograniczenie linii przenośnika: Nadaje się do zatrzymywania detali na przenośnikach taśmowych i rolkowych, pozycjonowania stacji transferowych i blokowania linii rozbieżnych/łączących. Wiele opcji końcówek drążków dostosowuje się do różnych stopni obciążenia.
•Zautomatyzowane stacje przetwórcze: Idealny do ograniczania załadunku/rozładunku obrabiarek, pozycjonowania maszyn pakujących i zatrzymywania stanowisk kontrolnych, zapewniając stabilną i pozbawioną zakłóceń pracę cykliczną.
•Scenariusze zatrzymania w ciężkich warunkach: Używany do zatrzymywania ciężkich palet i desek narzędziowych, pozycjonowania stanowiska spawalniczego. Hydrauliczny typ dźwigni zderzaka skutecznie wytrzymuje silne uderzenia i wibracje o wysokiej częstotliwości.
6. Przewodnik szybkiego wyboru w 3 krokach
1. Wybór rozmiaru otworu: Wybierz otwór zgodnie z rzeczywistym obciążeniem zatrzymującym. Kieruj się zasadą: teoretyczna siła hamowania ≥ rzeczywiste obciążenie × 2 współczynnik bezpieczeństwa. φ16~φ20 dla małego obciążenia, φ32 dla średniego obciążenia, φ40~φ50 dla dużego obciążenia.
2. Wybór skoku: Standardowy skok mieści się w zakresie od 10 mm do 30 mm. Zarezerwuj dodatkowy margines skoku 5–10 mm w zależności od wysokości przedmiotu obrabianego, aby uniknąć zakłóceń mechanicznych.
3. Wybór końcówki drążka
○Małe obciążenie i niska prędkość: wybierz pręt okrągły lub rodzaj cięcia ukośnego
○Wysoka prędkość i lekkie obciążenie: Wybierz typ rolki
○Duże obciążenie i uderzenia o wysokiej częstotliwości: wybierz typ dźwigni bufora hydraulicznego (B/C/D/E)
Podsumowanie w jednym zdaniu
Siłowniki zatyczkowe o stałej wysokości serii SOLH RSQ charakteryzują się sztywną, stałą konstrukcją montażową, różnorodnymi opcjami końcówek tłoczysk, instalacją przełączników z 4 stron i długą żywotnością bezolejową, zapewniając ekonomiczne, stabilne i odporne na uderzenia standardowe rozwiązania zatrzymujące dla różnych zautomatyzowanych przenośników i stacji przetwórczych.
