Cylinder zaporowy serii RS2H o dużej wytrzymałości
  • Cylinder zaporowy serii RS2H o dużej wytrzymałościCylinder zaporowy serii RS2H o dużej wytrzymałości

Cylinder zaporowy serii RS2H o dużej wytrzymałości

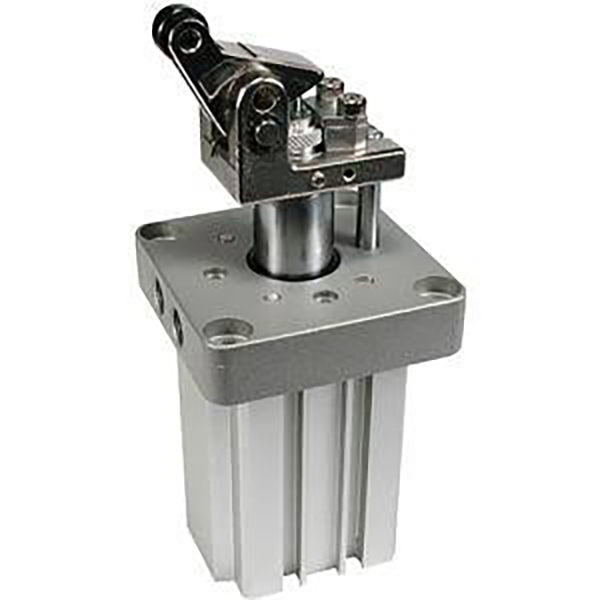

Wytrzymały cylinder zatyczkowy SOLH RS2H to ulepszony zamiennik RS1H do pozycjonowania przenośnika paletowego o masie 50–500 kg. Charakteryzuje się zwiększoną o 30% siłą hamowania, wbudowanym regulowanym buforem hydraulicznym i podwójnymi rolkami z żywicy i stali węglowej, które skutecznie pochłaniają gwałtowne uderzenia. Kompaktowa, lekka konstrukcja skraca przestrzeń instalacyjną, a jednocześnie jest w pełni wymienna z RS1H bez modyfikacji osprzętu. Wyposażony w opcjonalną blokadę zapobiegającą odbiciu i zwalnianie ręczne, nadaje się do logistyki motoryzacyjnej, oprzyrządowania spawalniczego i zautomatyzowanego blokowania dużych ładunków w magazynie. Nasza fabryka obsługuje masową produkcję przy wystarczających zapasach, bezolejowa konstrukcja gwarantuje stabilną pracę w długim cyklu w trudnych warunkach warsztatowych o wysokiej częstotliwości.

Cylinder zaporowy serii RS2H do dużych obciążeń | Regulowany siłownik zatrzymujący dźwignię bufora hydraulicznego

Marka: SOLH firmy Richge Technology


1. Przegląd produktu i podstawowe zalety strukturalne

     Seria SOLH RS2H to nowej generacji wytrzymały siłownik zaporowy z dźwignią, profesjonalnie zaprojektowany do pozycjonowania i ograniczania linii przenośników o dużym obciążeniu. Dostępny w dużych średnicach otworów φ50/63/80 mm, charakteryzuje się bardzo dużą siłą hamowania, regulowanym buforem hydraulicznym, lekką, zwartą konstrukcją i doskonałą odpornością na uderzenia. Szczególnie nadaje się do ciężkich palet i płyt narzędziowych o masie 50–500 kg, służy jako element zatrzymujący rdzeń w zautomatyzowanych liniach przenośnikowych o dużej wytrzymałości, szeroko stosowany w scenariuszach zatrzymywania przedmiotu obrabianego, pozycjonowania przenoszenia i ograniczania stacji.

  1.1 Ulepszona wydajność przy dużych obciążeniach

     Jako ulepszony zamiennik tradycyjnej serii RS1H, RS2H osiąga ponad 30% wzrost siły hamowania. Przyjmując połączone wzmocnienie siły dźwigni i hydrauliczną strukturę bufora, doskonale wytrzymuje obciążenia udarowe o wysokiej częstotliwości i stabilnie ogranicza ciężkie przedmioty obrabiane w zakresie od 50 kg do 500 kg, rozwiązując problemy niewystarczającej siły i łatwej awarii starych modeli w cyklicznej pracy z dużym obciążeniem.

  1.2 Kompaktowa i lekka optymalizacja

     W porównaniu z serią RS1H, model o skoku φ63-30 zmniejsza masę całkowitą o 22% i skraca długość całkowitą o 9 mm. Zoptymalizowana zintegrowana konstrukcja oszczędza przestrzeń montażową, poprawiając jednocześnie ogólną sztywność konstrukcji, zapewniając mniejszy rozmiar, mniejszą wagę i większą stabilność.

  1.3 Zderzak hydrauliczny z regulacją rdzenia

     W standardzie wbudowany regulowany bufor hydrauliczny. Użytkownicy mogą swobodnie regulować opór tłumienia za pomocą obrotowej tarczy regulacyjnej, aby dostosować się do detali o różnej masie i prędkości transportu. Bufor umożliwia szybką wymianę bez użycia narzędzi poprzez poluzowanie śruby ustalającej M4, co znacznie poprawia wydajność konserwacji na miejscu i skraca przestoje.

  1.4 Dźwignia o dużej sztywności i konstrukcja z podwójnymi rolkami

     Dźwignia o wysokiej wytrzymałości jest wyposażona w ulepszoną strukturę wewnętrznego bufora. Dostępne są dwie opcje materiału rolek: żywica (L) i stal węglowa (M), charakteryzujące się odpornością na zużycie i właściwościami zapobiegającymi pękaniu. Zwiększona średnica rolek zapewnia płynną pracę toczenia i silne właściwości przeciwugięciowe, skutecznie zapobiegając zakleszczeniom i uszkodzeniom mimośrodowego ładunku podczas zatrzymywania pod dużym obciążeniem.

 1.5 W pełni wymienne i zróżnicowane konfiguracje

     Wymiary montażowe są całkowicie wymienne z tradycyjną serią RS1H, co umożliwia bezpośrednią wymianę i modernizację bez modyfikowania ram opraw. Opcjonalne rozszerzone funkcje obejmują mechanizm blokujący zapobiegający odbiciu, odblokowanie ręczne i przełącznik wykrywania dźwigni, spełniające wymagania kontrolne w złożonych warunkach pracy pod dużym obciążeniem.

  1.6 Struktura bezolejowa i o długiej żywotności

     Opcjonalne tryby podwójnego działania, sprężynowe podwójnego działania i jednostronnego działania spełniają różnorodne wymagania operacyjne. Twardo chromowane tłoczysko i twardo anodowany korpus cylindra zapewniają doskonałą odporność na zużycie i uderzenia. Konstrukcja bezolejowa dostosowuje się do czystych środowisk i warunków pracy odpornych na zachlapania, przy niskich kosztach konserwacji i długiej żywotności.

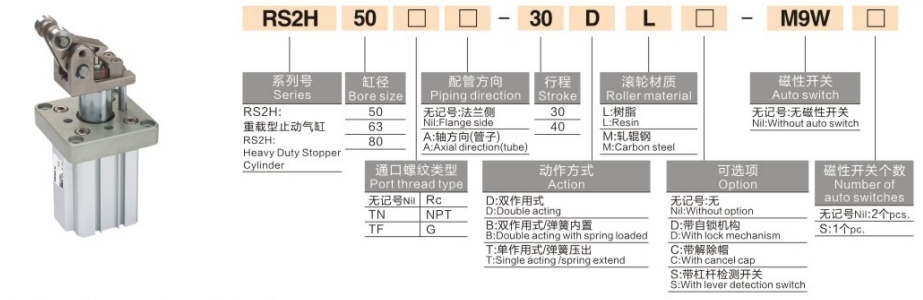

2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

  1.Typowe przykłady modeli: RS2H63-30LM9BW, RS2H80-40TL-DSR

Segment kodu

Definicja

RS2H

Kod serii: Siłownik z dźwignią o dużej wytrzymałości nowej generacji

50 / 63 / 80

Rozmiar otworu: φ50 / φ63 / φ80mm

30 / 40

Skok standardowy: 30 mm (φ50/φ63); 40mm (φ80)

L/M

Materiał rolki: L = wałek z żywicy; M = Rolka ze stali węglowej

D/B/T

Tryb pracy: D = dwustronnego działania; B = Sprężynowy dwustronnego działania; T = Sprężyna rozciągająca jednostronnego działania

M9BW

Opcjonalny przełącznik magnetyczny (montaż z 4 stron)

-XC102

Akcesoria opcjonalne: Mechanizm blokujący / odblokowanie ręczne / przełącznik wykrywania dźwigni

  2. Przykłady zamówień standardowych

    • Ogólny model o dużej wytrzymałości: RS2H63-30LD-M9BW (otwór φ63, skok 30 mm, wałek z żywicy, dwustronnego działania, z przełącznikiem magnetycznym M9BW)

    • Model blokujący o wysokim bezpieczeństwie: RS2H80-40TM-XC102 (otwór φ80, skok 40 mm, rolka ze stali węglowej, jednostronnego działania, z mechanizmem blokującym zapobiegającym odbiciu)


3. Ogólne parametry techniczne (20 ℃, 0,5 MPa stan standardowy)

  3.1 Podstawowe specyfikacje

     • Tryb pracy: Podwójnego działania, sprężynowe podwójnego działania, sprężyna rozciągana jednostronnego działania

     • Zakres ciśnienia roboczego: 0,05 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

     • Temperatura otoczenia: -10 ℃ ~ 60 ℃ (środowisko wolne od lodu)

     • Układ buforowy: Standardowy wbudowany regulowany bufor hydrauliczny + podwójny zderzak gumowy

     • Tryb smarowania: Praca bez oleju

     • Metoda instalacji: Standardowy montaż kołnierzowy, dostępny montaż przełącznika magnetycznego z 4 stron


  3.2 Standardowa kombinacja otworu i skoku

Rozmiar otworu (mm)

Skok standardowy (mm)

φ50

30

φ63

30

φ80

40

  3.3 Teoretyczna siła hamowania (jednostka: kN @ 0,5 MPa, moc dźwigni)

Rozmiar otworu (mm)

φ50

φ63

φ80

Siła hamowania dwustronnego działania (kN)

12.5

20.1

32.2

  3.4 Porównanie masy produktu (jednostka: kg przy skoku standardowym)

Rozmiar otworu (mm)

φ50

φ63

φ80

RS2H Waga (kg)

1.70

2.78

4.96

Masa starego modelu RS1H (kg)

2.03

3.56

6.33


4. Podstawowe wytyczne dotyczące konfiguracji i wyboru

 4.1 Wybór materiału rolek

     • Wałek z żywicy (L): Niski poziom hałasu i odporność na zarysowania powierzchni palet. Idealny do scenariuszy lekkich/średnich obciążeń (50–200 kg) i pracy z dużymi prędkościami (≤0,5 m/s), chroniąc elementy obrabiane, zapewniając jednocześnie stabilne zatrzymanie.

     • Rolka ze stali węglowej (M): Bardzo wysoka odporność na zużycie i duża odporność na uderzenia. Nadaje się do dużych obciążeń (200–500 kg), cykli o wysokiej częstotliwości (≥1000 razy dziennie) i trudnych przemysłowych warunków pracy o długiej żywotności.

  4.2 Wybór trybu pracy

     • Podwójnego działania (D): Dwukierunkowe kontrolowane zaciskanie i zwalnianie z maksymalną siłą hamowania. Zoptymalizowany pod kątem warunków pracy przy dużym obciążeniu i wysokiej częstotliwości start-stop.

     • Sprężynowy dwustronnego działania (B): Automatyczne zwolnienie w przypadku awarii zasilania, priorytetem jest bezpieczeństwo sprzętu i personelu. Idealny do niebezpiecznych stacji i scenariuszy ochrony przed wyłączeniem zasilania.

     • Jednostronnego działania (T): Wysuwanie sprężyny, tryb cofania sprężonego powietrza. Energooszczędny i ekonomiczny, odpowiedni do scenariuszy zatrzymywania przy małym obciążeniu i niskiej częstotliwości.

  4.3 Opcjonalne akcesoria funkcjonalne o dużej wytrzymałości

     • Mechanizm blokujący (-XC102): Automatyczne blokowanie po zatrzymaniu, aby zapobiec odbiciu i przemieszczeniu obrabianego przedmiotu, odpowiednie dla szybkich stanowisk z niewielkim obciążeniem i stanowisk zapobiegających przesunięciom.

     • Funkcja odblokowania ręcznego: Ręcznie zwolnij dźwignię w przypadku awarii zasilania lub sprzętu, zapewniając bezpieczną i wygodną konserwację na miejscu.

     • Przełącznik wykrywania dźwigni: Wykrywa wysunięcie dźwigni i stan resetowania, obsługuje sterowanie połączeniem PLC i automatyczne działanie blokad dla inteligentnych linii produkcyjnych.


5. Typowe scenariusze zastosowań

     • Linie przenośników palet o dużej wytrzymałości: Specjalistyczne do zatrzymywania, pozycjonowania przenoszenia i zapobiegania przesuwaniu ciężkich płyt narzędziowych o masie 200–500 kg w przemyśle motoryzacyjnym, AGD i logistycznym, zapewniając stabilną wydajność ograniczającą duże obciążenia.

     • Ciężkie stacje spawalnicze i obrabiarkowe: Stosowany do mocowania uchwytów spawalniczych pod dużym obciążeniem, ograniczania załadunku/rozładunku obrabiarek i pozycjonowania ciężkich form. Struktura buforowa jest odporna na silne uderzenia i zapobiega erozji żużla spawalniczego.

     • Zautomatyzowane systemy magazynowania i przenoszenia: Używany do stereoskopowego zatrzymywania palet magazynowych, pozycjonowania dokowania pojazdów AGV i ograniczania mechanizmu przerzucania o dużej wytrzymałości, zapewniający stabilny ruch i niezawodne sprzężenie zwrotne sygnału.

     • Linie przenośników o dużej prędkości i dużych obciążeniach: Nadaje się do zatrzymywania ciężkich przedmiotów obrabianych z dużą prędkością (≤0,8 m/s) na liniach przenośników rolkowych i taśmowych. Regulowany zderzak hydrauliczny zapewnia płynny i bezudarowy proces zatrzymywania.


6. Przewodnik szybkiego wyboru w 3 krokach

     1. Wybór rozmiaru otworu: Wybierz otwór w zależności od ciężaru przedmiotu obrabianego i prędkości transportu. Należy przestrzegać standardów bezpieczeństwa: teoretyczna siła hamowania ≥ rzeczywiste obciążenie × 2. φ50 dla obciążenia poniżej 200kg, φ63 dla obciążenia 200–350kg, φ80 dla obciążenia powyżej 350kg.

     2. Wybór materiału rolki: Wybierz wałek z żywicy (L) do scenariuszy z małym obciążeniem i dużą prędkością; wybierz wałek ze stali węglowej (M) do scenariuszy pracy cyklicznej przy dużym obciążeniu i wysokiej częstotliwości.

     3. Wybór konfiguracji funkcjonalnej: Wybierz wałek o podwójnym działaniu (D) + ze stali węglowej do pracy pod dużym obciążeniem i przy wysokiej częstotliwości; dodać mechanizm blokujący (-XC102) w celu spełnienia wymagań dotyczących zabezpieczenia przed odbiciem; zastosować typ sprężynowy (B) dla stacji o priorytecie bezpieczeństwa.


Podsumowanie w jednym zdaniu

     Zmodernizowany siłownik zatyczkowy do dużych obciążeń serii SOLH RS2H charakteryzuje się o 30% wyższą siłą hamowania, lekką, zwartą konstrukcją, regulowanym buforem hydraulicznym i opcjami podwójnych rolek, zapewniając wysoką stabilność, odporność na uderzenia i przyjazne w konserwacji profesjonalne rozwiązania zatrzymujące dla zautomatyzowanych linii przenośników o dużym obciążeniu 50–500 kg.
