Siłownik beztłoczyskowy ze sprzęgłem magnetycznym serii RM | Kompaktowy typ z długim skokiem, prowadzony Airtac

Marka: SOLH firmy Richge Technology

RMT
RMTL

Przegląd produktu

     Seria SOLH RM to główny, beztłoczyskowy cylinder ze sprzęgłem magnetycznym typu Airtac, zaprojektowany z myślą o kompaktowych wymaganiach związanych z napędem liniowym o długim skoku i prowadzeniu. Dzięki bezkontaktowej magnetycznej transmisji synchronicznej pomiędzy wewnętrznym tłokiem a zewnętrznym stołem przesuwnym, całkowicie zamknięta konstrukcja zapewnia całkowity zerowy wyciek i bezpyłową pracę. Obejmując cztery modele podstawowe, w tym typ podstawowy i typ pręta prowadzonego, średnica otworu mieści się w zakresie od φ10 do φ40 mm przy maksymalnym skoku 2000 mm. Wyposażony w wbudowane prowadzenie, szerokie możliwości dostosowania temperatury i wysoką wydajność kosztową, doskonale nadaje się do scenariuszy liniowego transferu o długim skoku i automatyzacji w czystych przestrzeniach, służąc jako preferowana domowa alternatywa dla serii SMC CY1/CY3.

Klasyfikacja modeli podstawowych i cechy konstrukcyjne

1. Pełna klasyfikacja modeli rodziny RM

• Typ podstawowy RMS: Ultra-minimalistyczna konstrukcja bez wbudowanego systemu prowadzącego. Do montażu wymagane są zewnętrzne wsporniki wsporcze i prowadnice liniowe. Charakteryzuje się najniższym kosztem i jest idealny do projektów wrażliwych budżetowo z zarezerwowanymi strukturami prowadzącymi.

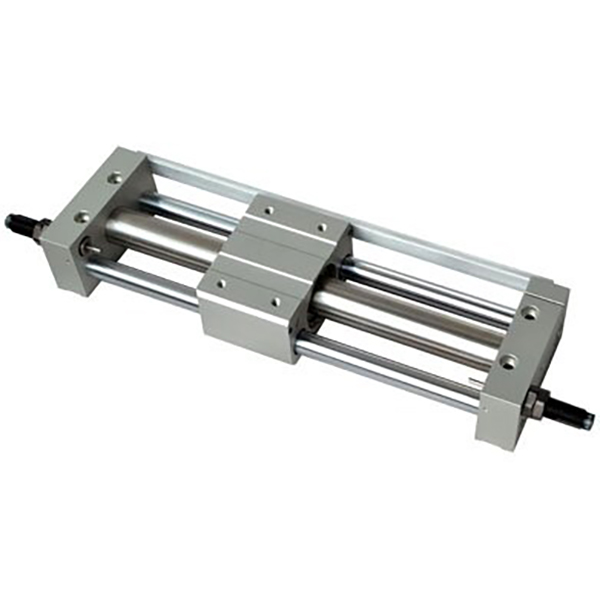

• Standardowy typ z prowadzeniem RMT: Wyposażony w podwójne drążki prowadzące i łożyska ślizgowe dla zintegrowanej funkcji prowadzenia. Może przenosić obciążenia boczne i mimośrodowe bez zewnętrznych szyn prowadzących, umożliwiając prosty i szybki montaż w konwencjonalnych warunkach pracy.

• Typ RMTL z precyzyjnym prowadzeniem: Wykorzystuje wydłużone, precyzyjne drążki prowadzące i łożyska o dużej sztywności, aby zwiększyć dokładność ruchu liniowego. Dokładność powtarzalnego pozycjonowania sięga ± 0,1 mm, spełniając wymagania dotyczące precyzyjnego pozycjonowania skoku i przenoszenia na mikroodległości.

• Typ prowadnicy RMH o wysokim obciążeniu: Zoptymalizowany ze wzmocnionymi szynami ślizgowymi i konstrukcją drążka prowadzącego o wysokiej wytrzymałości, charakteryzującą się doskonałą nośnością i odpornością na ugięcie. Może być bezpośrednio używany jako samodzielny stół przesuwny w scenariuszach pracy z dużym obciążeniem i dużą stabilnością.

2. Podstawowe zalety strukturalne

• Napęd ze sprzęgłem magnetycznym i wydajność bez wycieków: Wbudowany układ magnetyczny o wysokiej wytrzymałości realizuje niemechaniczną transmisję synchroniczną. Całkowicie zamknięta tuleja cylindra całkowicie izoluje wewnętrzne obwody powietrza od środowiska zewnętrznego, zapewniając zerowy wyciek powietrza i bezpyłową pracę. Jest w pełni zgodny z normami higienicznymi dotyczącymi zastosowań w warsztatach związanych z żywnością, elektroniką i czystością medyczną.

• Bezprętowa, kompaktowa konstrukcja i oszczędność miejsca: Brak konstrukcji przedłużenia tłoczyska zmniejsza przestrzeń montażową o 50% w porównaniu z tradycyjnymi cylindrami z drążkiem kierowniczym. Utrzymuje stabilną pracę liniową bez zginania nawet przy maksymalnym skoku 2000 mm, doskonale wspierając kompaktową konstrukcję sprzętu.

• Izolowana konstrukcja pyłoszczelna i wydłużona żywotność: Komora tłoka i stół przesuwny są całkowicie odizolowane, aby zapobiec przedostawaniu się pyłu, brudu i zanieczyszczeń z zewnątrz do wnętrza cylindra. Zoptymalizowana kombinacja pierścienia odpornego na zużycie i pierścienia pyłoszczelnego skutecznie zmniejsza straty tarcia i wydłuża ogólną żywotność.

• Zintegrowana konstrukcja z podwójnym drążkiem prowadzącym (RMT/RMTL/RMH): Samodzielna konstrukcja prowadząca eliminuje potrzebę stosowania zewnętrznych szyn ślizgowych. Skutecznie przeciwstawia się siłom bocznym i mimośrodowym obciążeniom, zapewniając płynny i stabilny ruch posuwisto-zwrotny przy wyższej wydajności instalacji.

• Konfiguracja z wieloma buforami zapewniająca stabilną pracę: Standardowe, stałe, dwustronne zderzaki gumowe pochłaniają uderzenia podczas pracy i redukują hałas podczas pracy. Opcjonalne regulowane bufory i bufory hydrauliczne zapewniają stabilną pracę przy maksymalnej prędkości 500 mm/s, unikając sztywnych uderzeń podczas cyklicznego ruchu z dużą prędkością.

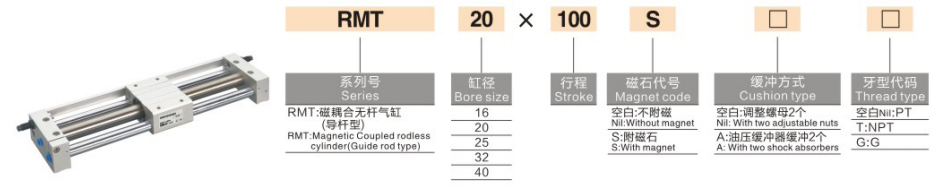

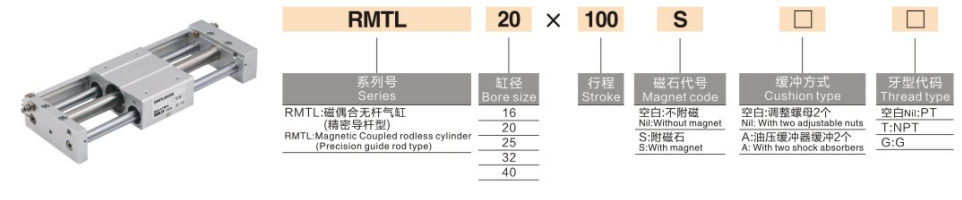

Kompletna reguła kodowania modelu

1.Przykłady modeli: RMT20-500 | RMS16-300-S

2.Przykłady referencyjne standardowych zamówień

• RMS16-300: średnica 16 mm, skok 300 mm, podstawowy typ nieprowadzony, bez przełącznika magnetycznego

• RMT20-500-S: otwór 20 mm, skok 500 mm, standardowy typ prowadzenia z akcesoriami magnetycznymi

• RMTL25-800: otwór 25 mm, skok 800 mm, typ z prowadzeniem precyzyjnym

Podstawowe dane techniczne (20 ℃ stan standardowy)

1. Podstawowe specyfikacje ogólne

• Tryb pracy: Dwustronne sprzęgło magnetyczne, bezkontaktowa przekładnia synchroniczna

• Płyn roboczy: Filtrowane sprężone powietrze (filtracja 40 μm, dostępna praca bezolejowa)

• Temperatura otoczenia: -20 ℃ ~ 70 ℃ (gatunek przemysłowy o bardzo szerokiej temperaturze)

• Zakres ciśnienia roboczego: 0,15 ~ 0,7 MPa; Ciśnienie próbne: 1,0 MPa

• Standardowa prędkość robocza: 50 ~ 500 mm/s

• Tryb buforowy: Standardowy, stały zderzak gumowy z podwójną końcówką; opcjonalny bufor regulowany / bufor hydrauliczny

• Magnetyczna siła trzymania: 55~1400N (stopniowo zwiększa się wraz z rozmiarem otworu)

2. Wykres kluczowych parametrów wydajności (@0,5 MPa)

Podstawowe wytyczne dotyczące konfiguracji i wyboru

1. Wybór rozmiaru otworu na podstawie obciążenia i ciągu

• φ10~φ16 (mikro-lekkie obciążenia): Nadaje się do obciążeń ≤2 kg, przeznaczony do precyzyjnego przenoszenia komponentów o krótkim skoku i operacji mikropozycjonowania w miniaturowych elektronicznych urządzeniach automatyki.

• φ20~φ25 (ogólne lekkie obciążenia): Dostosowany do lekkiego obciążenia 4 ~ 6 kg, idealny do konwencjonalnych operacji pchania i ciągnięcia o długim skoku (≤1000 mm) na ogólnie zautomatyzowanych liniach produkcyjnych.

• φ32~φ40 (średnie obciążenie): Nadaje się do scenariuszy średniego obciążenia 10 ~ 16 kg, doskonale przystosowany do transportu materiałów o długim skoku i cyklicznych warunków pracy o wysokiej częstotliwości w urządzeniach do automatyzacji pakowania i logistyki.

2. Wybór modelu i systemu prowadzenia

• Typ podstawowy RMS: Bardzo tanie rozwiązanie bez wbudowanej prowadnicy. Nadaje się do projektów o ograniczonym budżecie i sprzętu z fabrycznie zainstalowanymi zewnętrznymi szynami prowadzącymi liniowymi, wymagającymi mocowania na wsporniku z dwoma końcami.

• Standardowy typ z prowadzeniem RMT: Uniwersalna konstrukcja z podwójnym drążkiem prowadzącym i wbudowanym prowadzeniem łożyskowym. Wytrzymuje konwencjonalne obciążenia boczne bez zewnętrznych akcesoriów prowadzących, charakteryzuje się prostą instalacją i szerokimi możliwościami dostosowania do standardowych warunków pracy.

• Typ RMTL z precyzyjnym prowadzeniem: Wydłużone, precyzyjne drążki prowadzące optymalizują stabilność ruchu liniowego, osiągając dokładność powtarzalnego pozycjonowania do ± 0,1 mm. Najlepszy wybór w przypadku precyzyjnego pozycjonowania, precyzyjnego montażu i scenariuszy o wysokich wymaganiach liniowych.

• Typ prowadnicy RMH o wysokim obciążeniu: Wzmocniona szyna ślizgowa i konstrukcja drążka prowadzącego o wysokiej wytrzymałości znacznie poprawiają odporność na ugięcie i nośność. Może zastąpić niezależne stoły przesuwne, aby wykonywać zadania związane z napędem o długim skoku i dużym obciążeniu.

3. Wybór konfiguracji środowiska i funkcjonalności

• Aplikacja „Czyste środowisko”.: Brak wycieków i pyłu, bezdotykowa transmisja magnetyczna pozwala uniknąć wtórnych zanieczyszczeń. Modele z własnym prowadzeniem RMT i RMTL są preferowane do długotrwałej, stabilnej pracy w warsztatach spożywczych, medycznych i elektronicznych.

• Aktualizacja warunków pracy przy dużych prędkościach: Wyposażyć w zewnętrzne bufory hydrauliczne, aby wyeliminować uderzenie końcowe, stabilnie wspierając ciągłą pracę z dużą prędkością do 500 mm/s dla cyklicznych linii produkcyjnych o wysokiej częstotliwości.

• Precyzyjne sprzężenie zwrotne pozycji: Dodaj konfigurację wyposażoną w magnes -S, kompatybilną z przełącznikami magnetycznymi serii D-M9, realizującą wielopunktowe pozycjonowanie skoku i sprzężenie zwrotne sygnału elektrycznego w czasie rzeczywistym dla automatycznego sterowania podnośnikiem.

Typowe scenariusze zastosowań przemysłowych

• Elektroniczny transfer materiałów do pomieszczeń czystych: Bezpyłowa i pozbawiona zanieczyszczeń struktura sprzęgła magnetycznego jest szeroko stosowana do transportu materiałów na duże odległości w warsztatach bezpyłowych zajmujących się półprzewodnikami i wyświetlaczami LCD, skutecznie chroniąc czyste środowisko produkcyjne.

• Przemieszczenie linii pakowania żywności i farmaceutyków: Zintegrowana konstrukcja z własnym prowadzeniem upraszcza instalację i codzienną konserwację, doskonale spełniając wymagania dotyczące pchania i ciągnięcia przedmiotu obrabianego o długim skoku w przypadku lekkich i średnio ciężkich urządzeń pakujących, zapewniając higieniczne i niezawodne działanie.

• Zautomatyzowana kontrola drzwi i osłon sprzętu: Beztłokowa, zwarta konstrukcja oszczędza 50% przestrzeni montażowej, odpowiednia do stabilnego otwierania i zamykania napędu drzwi ochronnych urządzeń o długim skoku, osłon przeciwpyłowych i osłon zabezpieczających.

• Precyzyjne pozycjonowanie linii montażowej o długim skoku: Precyzyjnie prowadzony model RMTL zapewnia doskonałą liniowość i dokładność powtarzalnego pozycjonowania, spełniając wymagania linii produkcyjnych dotyczące precyzyjnego pozycjonowania na bardzo duże odległości 1 ~ 2 m i cyklicznego transportu.

• Kompaktowa renowacja sprzętu i oszczędność miejsca: Służy jako idealny zamiennik tradycyjnych cylindrów z drążkiem kierowniczym w scenariuszach o długim skoku (> 500 mm), znacznie optymalizując rozmieszczenie sprzętu i realizując kompaktową, zautomatyzowaną konstrukcję sprzętu.

Porównanie parametrów rdzenia serii RM i serii CY1 / CY3

Przewodnik szybkiego wyboru w trzech krokach

1. Potwierdzenie rozmiaru otworu: Oblicz wymagany ciąg na podstawie rzeczywistej masy ładunku ze współczynnikiem bezpieczeństwa ≥2. Zalecane zasady: ≤2kg → φ16; 4 ~ 6 kg → φ25; 10 ~ 16 kg → φ40.

2. Potwierdzenie typu modelu: Wybierz RMS, aby uzyskać bardzo niski budżet; RMT dla standardowych ogólnych warunków pracy; RMTL dla wymagań dotyczących precyzyjnego pozycjonowania; RMH dla scenariuszy dużego obciążenia i przeciwdziałania ugięciom.

3. Potwierdzenie specyfikacji skoku: Wybierz standardowy skok 50 ~ 1000 mm do konwencjonalnego zastosowania; opcjonalny wydłużony skok do 2000 mm dla potrzeb jazdy na średnich i długich dystansach.

Podsumowanie w jednym zdaniu

     Siłownik beztłoczyskowy ze sprzęgłem magnetycznym typu Airtac, serii SOLH RM, łączy w sobie zróżnicowane konstrukcje samonaprowadzające, bardzo szerokie możliwości dostosowania temperatury i czystość bez wycieków, służąc jako ekonomiczne rozwiązanie do krajowego napędu liniowego o długim skoku dla średniobudżetowych zautomatyzowanych urządzeń.
