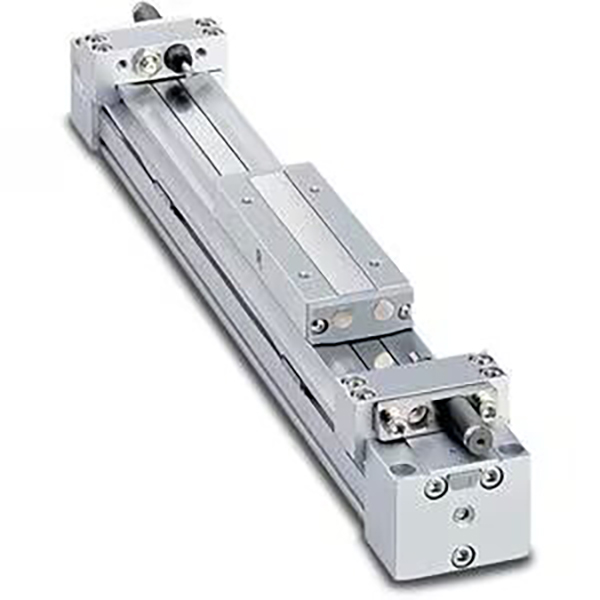

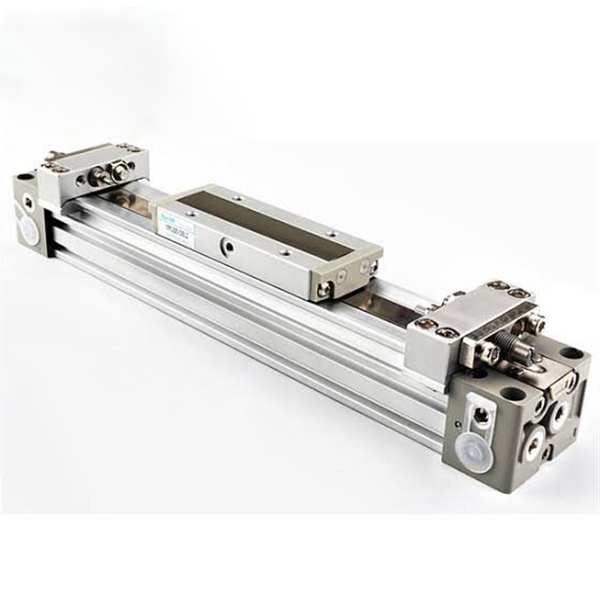

Siłownik beztłoczyskowy łączony mechanicznie serii MY1B | Typ podstawowy

Marka: SOLH firmy Richge Technology

Przegląd produktu

     Seria SOLH MY1B to klasyczny, beztłoczyskowy cylinder z przegubem mechanicznym, przeznaczony do zastosowań w napędach liniowych o bardzo długim skoku. Dzięki zastosowaniu wewnętrznego pasa uszczelniającego i zewnętrznej pyłoszczelnej konstrukcji pasa eliminuje się tradycyjne wydłużanie tłoczyska, uzyskując długość montażową prawie równą rzeczywistemu skokowi i oszczędzając ponad 50% przestrzeni montażowej w porównaniu z konwencjonalnymi cylindrami z drążkiem kierowniczym. Obsługuje rozmiary otworów od φ10 do φ100 mm i maksymalny skok 5000 mm, zapewnia stabilny ruch liniowy przy średniej prędkości i średnim obciążeniu. Jest to optymalne i ekonomiczne rozwiązanie do przenoszenia materiałów na duże odległości, przemieszczania stacji i pchania/ciągnięcia przedmiotu obrabianego w urządzeniach automatyki ogólnej.

Podstawowe pozycjonowanie i cechy konstrukcyjne

• Mechaniczna konstrukcja beztłokowa przegubu: Zintegrowana konstrukcja tłoka i stołu przesuwnego bez wydłużania tłoczyska. Wewnętrzny pas uszczelniający utrzymuje ciśnienie powietrza, natomiast zewnętrzny pas pyłoszczelny zapewnia pełną ochronę. Całkowita długość jest równa skokowi, co zapewnia wyjątkowo duże wykorzystanie przestrzeni w scenariuszach instalacji o ograniczonej przestrzeni.

• Zintegrowany stół przesuwny o dużej sztywności: Stół przesuwny jest sztywno połączony z tłokiem i charakteryzuje się doskonałą wytrzymałością na momenty zginające. Obciążenia można montować bezpośrednio na stole przesuwnym bez dodatkowych konstrukcji prowadzących do lekkich zastosowań, co upraszcza projektowanie mechaniczne i montaż.

• 4-kierunkowe orurowanie i lekka modernizacja: Zoptymalizowana głowica cylindra obsługuje orurowanie w czterech kierunkach (przód/tył/bok/dół), umożliwiając regulację kierunku rurociągu na miejscu w celu uzyskania elastycznego układu. Ulepszona konstrukcja korpusu cylindra zmniejsza wagę modeli φ25/32/40 o 17% w porównaniu ze starymi wersjami, obniżając całkowite obciążenie sprzętu.

• Standardowa regulowana poduszka powietrzna: Wbudowane regulowane bufory powietrza na obu końcach skutecznie pochłaniają uderzenia podczas pracy i redukują hałas podczas pracy, zapewniając stabilną pracę ze średnią prędkością. Zewnętrzne bufory hydrauliczne są opcjonalne i pozwalają dostosować się do warunków pracy przy dużych prędkościach i dużych obciążeniach.

• Bezolejowy i długi okres użytkowania: Standardowa konstrukcja bezolejowa dostosowuje się do czystych środowisk przemysłowych i ogólnie zautomatyzowanych linii produkcyjnych. Odporny na zużycie pas uszczelniający zapewnia długotrwałą i trwałą pracę przy niskich kosztach konserwacji.

• Łatwa instalacja przełącznika magnetycznego: Wstępnie zarezerwowane rowki montażowe z przodu i po przeciwnych stronach cylindra umożliwiają bezpośredni montaż z przodu przełączników magnetycznych serii D-M9, umożliwiając wygodne wykrywanie sygnału położenia i elastyczną integrację elektryczną.

Kompletna reguła kodowania modelu

Przykłady modeli: MY1B25-500Z | MY1B40-800AZ

Przykłady referencyjne standardowych zamówień

• MY1B25-500Z: średnica 25 mm, skok 500 mm, standardowa dwustronna poduszka powietrzna

• MY1B40-800AZ: średnica 40 mm, skok 800 mm, poduszka powietrzna + dwustronne śruby do regulacji skoku

Podstawowe dane techniczne (20 ℃ stan standardowy)

1 Podstawowe specyfikacje ogólne

• Tryb pracy: Mechaniczne napędzanie przegubów dwustronnego działania

• Płyn roboczy: Sprężone powietrze (dostępna praca bezolejowa)

• Temperatura otoczenia: 5 ~ 60 ℃ (bez środowiska zamarzania)

• Zakres ciśnienia roboczego: 0,1 ~ 0,8 MPa; Ciśnienie próbne: 1,2 MPa

• Prędkość robocza tłoka: 100~1000mm/s (ze standardową poduszką powietrzną); 100~1500mm/s (z zewnętrznym buforem hydraulicznym)

• Tolerancja udaru: ≤1000mm skok: ±1,8mm; Skok 1001 ~ 3000 mm: ± 2,8 mm

• Tryb buforowy: Standardowo wbudowana poduszka powietrzna (Z); opcjonalny zewnętrzny bufor hydrauliczny (L/H)

2 Wykres kluczowych parametrów wydajności (@0,5 MPa)

Podstawowe wytyczne dotyczące konfiguracji i wyboru

1 Wybór rozmiaru otworu na podstawie obciążenia i ciągu

• φ10~φ20 (lekkie obciążenia): Dotyczy scenariuszy z obciążeniem ≤8 kg i mikrodługim skokiem (≤1000 mm), idealne do sprzętu elektronicznego i małych zautomatyzowanych urządzeń do przenoszenia.

• φ25~φ40 (średnio-lekkie obciążenie): Nadaje się do średnio-lekkiego obciążenia 12 ~ 30 kg i konwencjonalnej operacji o długim skoku 1000 ~ 2000 mm, szeroko stosowany w pchaniu linii montażowej oraz załadunku/rozładunku materiału.

• φ50~φ63 (średnie obciążenie): Dopasowany do średniego obciążenia 50 ~ 80 kg i przenoszenia ciężkich przedmiotów, idealny do długotrwałego napędzania obrabiarek i stanowisk obróbczych.

• φ80~φ100 (ciężkie obciążenia): Zaprojektowany do ciężkich ładunków o masie 130 ~ 200 kg, sprzętu wielkogabarytowego i logistyki do transportu na duże odległości, dostosowujący się do cyklicznych warunków pracy o wysokiej częstotliwości i dużych obciążeniach.

2 Wybór konfiguracji skoku i bufora

• Zakres udaru: Standardowy skok obejmuje 100 ~ 2000 mm; rozszerzona specyfikacja XB11 obsługuje bardzo długi skok do 5000 mm w przypadku specjalnych wymagań związanych z jazdą na długich dystansach.

• Poduszka powietrzna (Z): Standardowa konfiguracja obowiązkowa do pracy ze średnimi prędkościami (≤1000 mm/s), skutecznie redukująca uderzenia końcowe i hałas podczas pracy, zapewniając stabilny ruch cykliczny.

• Zderzak hydrauliczny (L/H): Zalecane do pracy z dużą prędkością (>1000 mm/s) lub dużym obciążeniem (>50 kg), aby uzyskać wyjątkowo stabilny ruch i redukcję hałasu.

• Śruba regulacji skoku (A): Wyposażony do scenariuszy wymagających precyzyjnego pozycjonowania krańcowego (dokładność ± 0,1 mm), obsługujący kalibrację precyzyjnego skoku na obu końcach.

3 Instrukcje montażu i rurociągów

• Metoda montażu: Korpus cylindra można zamocować za pomocą dolnych lub bocznych otworów montażowych; obciążenia można instalować bezpośrednio na zintegrowanym stole przesuwnym, bez konieczności stosowania dodatkowej konstrukcji prowadzącej w przypadku lekkich zastosowań.

• Elastyczne 4-kierunkowe orurowanie: Obsługuje przełączanie rurociągów z przodu, z tyłu, z boku i od dołu, umożliwiając regulację kierunku na miejscu w celu dostosowania do różnorodnych wymagań dotyczących rozmieszczenia sprzętu.

• Instalacja przełącznika magnetycznego: Zarezerwowane dwustronne rowki montażowe kompatybilne z przełącznikami serii D-M9B/D-M9N, zapewniające elastyczne i dokładne sprzężenie zwrotne położenia skoku.

Typowe scenariusze zastosowań przemysłowych

• Transfer materiału o bardzo długim skoku: Idealny do pchania i ciągnięcia na duże odległości na długości 1–5 m na liniach montażowych elektroniki, żywności i opakowań, charakteryzujący się instalacją oszczędzającą miejsce i stabilną pracą z dużą prędkością.

• Otwieranie/zamykanie drzwi i pokrywy urządzenia: Stosowany do napędu korpusów drzwi o długim skoku w dużych obrabiarkach i urządzeniach zautomatyzowanych, o zwartej konstrukcji i niezawodnej pracy cyklicznej.

• Ciężkie przemieszczenie przedmiotu obrabianego: Nadaje się do przenoszenia ciężkich przedmiotów o masie 30–200 kg i długim skoku w przemyśle motoryzacyjnym i przetwórstwie mechanicznym, zapewniając wysoką sztywność i doskonałą odporność na momenty zginające.

• Pozycjonowanie i transport linii montażowej: Używany do pozycjonowania o długim skoku i cyklicznego przesuwania linii produkcyjnych, ze standardową konstrukcją poduszki powietrznej w celu zmniejszenia hałasu i uderzeń podczas pracy w trybie start-stop o wysokiej częstotliwości.

• Niestandardowy sprzęt automatyki: Uniwersalne rozwiązanie napędu liniowego o długim skoku dla różnych niestandardowych stacji zautomatyzowanych, szczególnie odpowiednie do projektów automatyki o ograniczonej przestrzeni i wrażliwych na koszty.

Przewodnik szybkiego wyboru w trzech krokach

• Potwierdzenie rozmiaru otworu: Oblicz wymagany ciąg na podstawie ciężaru ładunku ze współczynnikiem bezpieczeństwa ≥1,5. Zalecane zasady doboru: ≤8kg → φ20; 12 ~ 30 kg → φ40; 50 ~ 80 kg → φ63; >100kg → φ80/100.

• Potwierdzenie specyfikacji skoku: Wybierz standardowy skok 100 ~ 2000 mm dla konwencjonalnych wymagań; wybierz rozszerzoną specyfikację XB11 dla bardzo długiego skoku do 5000 mm.

• Dopasowanie konfiguracji funkcjonalnej: Zastosuj standardową poduszkę powietrzną (Z) do pracy ze średnią prędkością; modernizacja do bufora hydraulicznego (L/H) do pracy w warunkach dużych prędkości lub dużych obciążeń; dodać śrubę regulacji skoku (A), aby spełnić wymagania dotyczące dokładnego pozycjonowania krańcowego.
