SOLH MK (powszechnie nazywany MKB) to połączony cylinder pneumatyczny łączący obrót o 90° i liniowe mocowanie w dół, wymienny z popularną serią MKB. Rozmiary otworów obejmują φ12 ~ φ63, a skoki mocowania wahają się od 5 mm do 50 mm. Jego całkowita długość została zmniejszona o 3 ~ 10 mm w porównaniu z konwencjonalnymi modelami MK2, co zapewnia bardziej kompaktowy układ. Dopuszczalny moment bezwładności został zwiększony trzykrotnie, aby sprostać szybkim mocowaniu przedmiotów o dużej bezwładności, a maksymalna siła mocowania otworu φ63 sięga 12,4 kN poniżej 0,5 MPa, co zapewnia niezawodne trzymanie dużych obciążeń. Cykl roboczy: cofnij w górę → obrót o 90° w lewo/prawo → wysuń w celu zaciśnięcia; wydanie następuje w odwrotnej kolejności. Stały kąt obrotu 90° z tolerancją ±5° zapewnia stabilne, powtarzalne pozycjonowanie. Z wyjątkiem otworów φ20 i φ25 z montażem czujnika tylko z 2 stron, inne rozmiary obsługują instalację 4-kierunkowego przełącznika magnetycznego, zapewniając schludne okablowanie bez zakłóceń. Otwory przelotowe i dwustronne otwory gwintowane umożliwiają montaż bezpośredni i montaż kołnierzowy. Dwustronne gumowe zderzaki redukują uderzenia, wibracje i hałas; konstrukcja bezolejowa zapewnia czyste i wolne od kurzu środowisko pracy. Wbudowane pierścienie magnetyczne współpracują z czujnikami położenia w celu monitorowania stanu zaciskania/zwalniania; Kierunki obrotu zgodnie z ruchem wskazówek zegara RZ i przeciwnie do ruchu wskazówek zegara LZ są opcjonalne. Jest szeroko stosowany w mocowaniach obrabiarek, pozycjonowaniu spawania, mocowaniu przez tłoczenie, precyzyjnych komponentach 3C, mocowaniu tac półprzewodnikowych i ograniczaniu odwracania uchwytów. Upraszcza konstrukcję mechaniczną i oszczędza przestrzeń montażową poprzez integrację funkcji obracania i mocowania. Wybrać rozmiar otworu z siłą mocowania ≥ rzeczywistego obciążenia × współczynnik bezpieczeństwa 1,5 i zarezerwować margines skoku 3~5 mm, aby uniknąć kolizji mechanicznej.

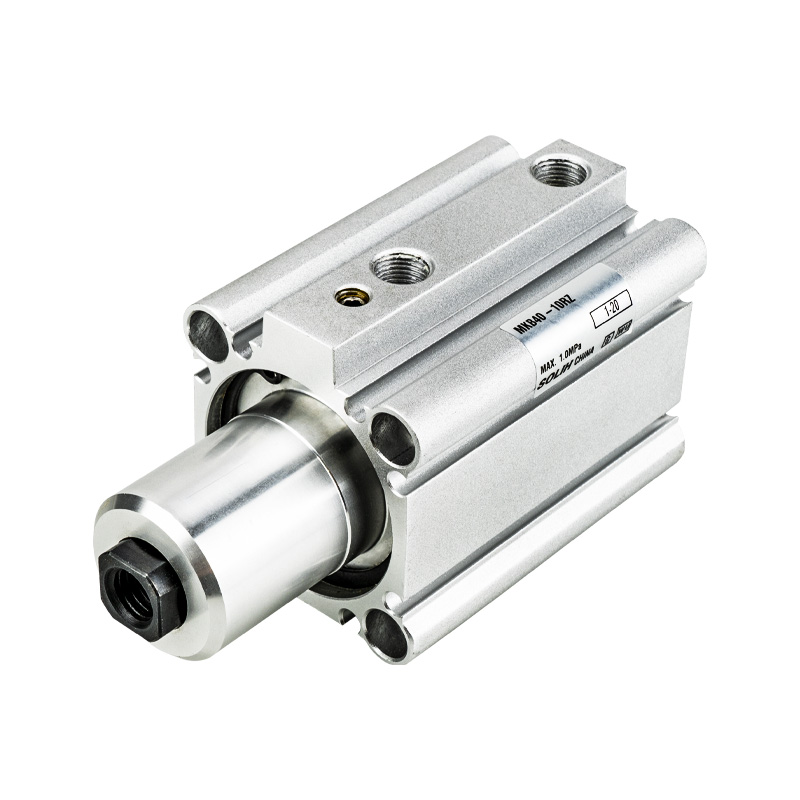

Cylinder obrotowy z zaciskiem serii MK | Cylinder pneumatyczny 2 w 1 z obrotem o 90° i zaciskiem liniowym

Marka: SOLH firmy Richge Technology


Przegląd produktu i podstawowe cechy konstrukcyjne

     Seria SOLH MK to standardowy siłownik obrotowy dociskowy 2 w 1, łączący obrót o 90° i liniowy ruch zaciskający. Obejmuje rozmiary otworów od φ12 mm do φ63 mm ze standardowymi skokami mocowania w zakresie od 5 mm do 50 mm. Wyposażony w ultrakompaktową instalację, 3-krotnie zwiększony dopuszczalny moment bezwładności, 4-stronny montaż przełącznika magnetycznego i opcjonalny obrót w lewo/prawo, cylinder ten idealnie nadaje się do zautomatyzowanych stanowisk o ograniczonej przestrzeni do pozycjonowania, mocowania i mocowania przedmiotu obrabianego, służąc jako główny element pneumatyczny w standardowych zautomatyzowanych systemach mocowania.

1. Złożony ruch obrotowy i zaciskający

• Sekwencja robocza: Cofanie → Obrót o 90° w lewo/prawo → Wysuwanie w celu zaciśnięcia; Odwrotna kolejność: cofnij, aby zwolnić zacisk → odwróć obrót o 90° → wysuń w celu zresetowania.

• Precyzyjne pozycjonowanie: Stały kąt obrotu 90° z tolerancją ±5°, zapewniający doskonałe działanie przeciwobrotowe i niezawodną, ​​powtarzalną dokładność pozycjonowania.

2. Ulepszona wysoka nośność

• 3X większy moment bezwładności: Nowa, ulepszona seria MK potraja dopuszczalny moment bezwładności, dopasowując się do wydajności przy dużych obciążeniach tradycyjnej serii MK2, doskonale dostosowując się do pracy z dużymi prędkościami i scenariuszami mocowania przedmiotu obrabianego o dużej bezwładności.

• Potężna siła mocowania: Model z maksymalnym otworem φ63 zapewnia dużą siłę mocowania do 12,4 kN przy 0,5 MPa, zapewniając stabilne i pewne mocowanie w ciężkich zastosowaniach.

3. Kompaktowa obudowa i elastyczna instalacja wielokierunkowa

• Smukła i skrócona struktura: Ultra cienka konstrukcja korpusu o długości całkowitej 3 ~ 10 mm krótszej niż konwencjonalne cylindry MK2, znacznie poprawiająca wykorzystanie przestrzeni w wąskich i kompaktowych układach sprzętu.

• Montaż przełącznika wielostronnego: Obsługuje instalację przełącznika magnetycznego z 4 stron (φ20/φ25 tylko dla 2 stron). Wbudowana konstrukcja przełącznika pozwala uniknąć ekspozycji i zakłóceń z zewnątrz, umożliwiając elastyczny i uporządkowany układ obwodów.

• Uniwersalny sposób montażu: Wyposażone w otwory przelotowe i dwustronne otwory gwintowane, kompatybilne z bezpośrednim montażem stałym i montażem kołnierzowym, aby spełnić różne wymagania montażowe.

4. Niezawodna i trwała wydajność

• Stabilne buforowanie: Struktura o podwójnym działaniu z dwustronnymi amortyzatorami gumowymi skutecznie redukuje uderzenia, wibracje i hałas podczas pracy, zapewniając długoterminową stabilną pracę cykliczną.

• Praca bez oleju: Przyjmuje profesjonalną, bezolejową konstrukcję smarowania, odpowiednią do wolnych od pyłu i czystych środowisk pracy.

• Standardowa konfiguracja magnetyczna: Wbudowany pierścień magnetyczny z zarezerwowanymi rowkami montażowymi dla przełączników magnetycznych, wygodny do wykrywania położenia skoku.


Kompletne zasady nazewnictwa modeli i przykłady zamówień

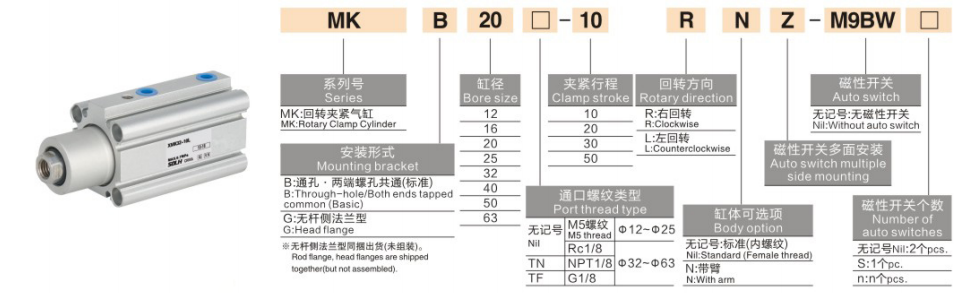

1.Typowe przykłady modeli: MKB20-10RZ, MKB40-20LZ-M9BW

Segment kodu

Definicja

MKB

Kod serii: Standardowy cylinder z zaciskiem obrotowym

20/40

Rozmiar otworu: φ12/16/20/25/32/40/50/63mm

10/20

Skok mocowania: 5/10/15/20/25/30/40/50 mm

RZ/LZ

Kierunek obrotu: RZ = praworęczny (zgodnie z ruchem wskazówek zegara); LZ = Leworęczny (w kierunku przeciwnym do ruchu wskazówek zegara)

M9BW

Model przełącznika magnetycznego (opcjonalnie: D-M9BW, D-A93 itp.)

2. Przykłady zamówień standardowych

• Standardowy obrót w prawo: MKB25-15RZ (otwór φ25, skok 15 mm, obrót w prawo, bez przełącznika)

• Obrót w lewo z podwójnymi przełącznikami: MKB32-20LZ-2S (otwór φ32, skok 20 mm, obrót w lewo, przełączniki dwupozycyjne)

• Typ o dużej średnicy i dużej średnicy: MKB63-50RZ (otwór φ63, maksymalny skok 50 mm, obrót w prawo do mocowania dużych obciążeń)


Ogólne parametry techniczne (20 ℃, 0,5 MPa stan standardowy)

1. Podstawowe dane techniczne

• Tryb pracy: Ruch złożony podwójnego działania (obrót o 90° + zaciskanie liniowe)

• Zakres ciśnienia roboczego: 0,1 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

• Temperatura otoczenia: -10 ℃ ~ 70 ℃ (niezamarzający); -10℃~60℃ z zainstalowanymi przełącznikami magnetycznymi

• Prędkość robocza tłoka: 50 ~ 200 mm/s

• Tryb buforowy: Dwustronny zderzak gumowy

• Tryb smarowania: Praca bezolejowa (nie wymaga smarowania)

2. Dane dotyczące siły mocowania (jednostka: kN @ 0,5 MPa)

Rozmiar otworu (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Siła mocowania (kN)

0.57

1.01

1.57

2.45

4.02

6.28

9.81

12.40

3. Dopuszczalny moment bezwładności (jednostka: kg·m²)

Rozmiar otworu (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Moment bezwładności (kg·m²)

0.001

0.003

0.01

0.02

0.05

0.1

0.2

0.4

4. Masa produktu (jednostka: kg przy skoku 20 mm)

Rozmiar otworu (mm)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

Waga (kg)

0.35

0.55

0.9

1.4

2.2

3.5

5.8

9.5


Typowe scenariusze zastosowań

• Pozycjonowanie i mocowanie przedmiotu obrabianego: Szeroko stosowany do mocowania obrabiarek, pozycjonowania spawania, mocowania do tłoczenia i mocowania stanowisk montażowych. Zintegrowana konstrukcja obrotowo-zaciskowa 2 w 1 upraszcza konstrukcję mechaniczną i oszczędza przestrzeń instalacyjną.

• Mocowanie podzespołów elektronicznych i precyzyjnych: Bezolejowe i niskopyłowe właściwości, doskonale pasują do mocowania tac półprzewodnikowych, pozycjonowania obudowy telefonu i mikroprecyzyjnego mocowania części, spełniając wymagania dotyczące wysokiej czystości i dużej precyzji.

• Automatyczne ograniczanie transferu: Idealny do ograniczania stołu obrotowego, pozycjonowania mechanizmu przerzucającego i obrotowych stacji mocowania o krótkim skoku, zapewniający stabilne i powtarzalne działanie ruchu złożonego.

• Stanowiska mocujące o dużej wytrzymałości: Wyposażony w dużą siłę mocowania i doskonałą odporność na ugięcie, ma zastosowanie do mocowania ciężkich przedmiotów, mocowania form i precyzyjnych pozycjonowań przy dużych obciążeniach.


Przewodnik szybkiego wyboru w 3 krokach

1. Wybór rozmiaru otworu: Wybierz rozmiar otworu zgodnie z rzeczywistym obciążeniem zaciskającym. Zapewnić teoretyczną siłę mocowania ≥ rzeczywistego obciążenia × 1,5 współczynnika bezpieczeństwa; w przypadku ciężkich warunków pracy należy preferować otwór φ40 lub większy.

2. Wybór skoku: Standardowy zakres skoku mocowania wynosi od 5 mm do 50 mm. Wybierz skok w oparciu o rzeczywistą wysokość przedmiotu obrabianego i zarezerwuj margines 3 ~ 5 mm, aby uniknąć zakłóceń mechanicznych.

3. Wybór konfiguracji

○ Kierunek obrotu: Wybierz RZ (obrót w prawo w prawo) lub LZ (obrót w lewo w lewo), aby dopasować układ stacji na miejscu.

○ Wykrywanie pozycji: Wybierz konfigurację z podwójnym przełącznikiem 2S, aby uzyskać sygnały podwójnego położenia dla stanu zaciskania i zwalniania.


Podsumowanie w jednym zdaniu

     Standardowy obrotowy cylinder zaciskowy serii SOLH MK łączy w sobie funkcje obrotu o 90° i mocowania liniowego, charakteryzuje się 3-krotnie większym momentem bezwładności, ultrakompaktową obudową, wielokierunkowym montażem i dużą możliwością mocowania przy dużych obciążeniach, służąc jako optymalne, oszczędzające miejsce i charakteryzujące się wysoką stabilnością rozwiązanie pneumatyczne do zautomatyzowanego pozycjonowania osprzętu i stanowisk mocowania.
