Kompaktowy siłownik z prętem prowadzącym serii MGQ

Cylinder z cienkim, kompaktowym prętem prowadzącym serii MGQ | Cylinder pneumatyczny zapobiegający obrotowi o dużej sztywności

Marka: SOLH firmy Richge Technology

Przegląd produktu i podstawowe cechy konstrukcyjne

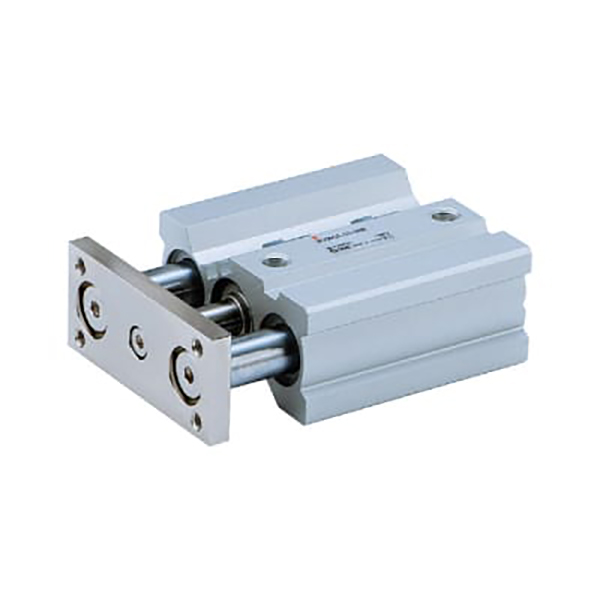

     Seria SOLH MGQ to cienki zintegrowany cylinder z drążkiem prowadzącym przeznaczony do stacji automatyki o ograniczonej przestrzeni. Dzięki zastosowaniu ultracienkiej zintegrowanej konstrukcji drążka prowadzącego zapewnia wyjątkową odporność na obciążenia boczne i wysoką precyzję przeciwdziałania obrotowi. Obejmująca pełny zakres średnic od φ12 mm do φ100 mm, seria obejmuje dwie konfiguracje łożysk rdzeniowych: łożysko ślizgowe MGQM i łożysko kulkowe MGQL. Jest szeroko stosowany w scenariuszach precyzyjnego pchania, podnoszenia, zatrzymywania przedmiotu obrabianego i pozycjonowania, które wymagają kompaktowej instalacji, sztywnego prowadzenia i pracy przy zerowym ugięciu.

Kluczowe zalety konstrukcyjne

• Ultracienki zintegrowany korpus: Pręty prowadzące i korpus cylindra są formowane integralnie, co zmniejsza całkowitą grubość o 50% w porównaniu z tradycyjnymi cylindrami z drążkiem prowadzącym. Jest to optymalny wybór w przypadku bardzo kompaktowych konstrukcji sprzętu i układów instalacyjnych o ograniczonej przestrzeni.

• Struktura o wysokiej sztywności z podwójną prowadnicą: Symetryczne podwójne wsparcie drążka prowadzącego znacznie zwiększa odporność na obciążenia boczne, przy obciążeniu bocznym ponad dwukrotnie większym niż w przypadku zwykłych cylindrów zatyczkowych. Skutecznie wytrzymuje zginanie i skręcanie, dostosowując się do mimośrodowych warunków pracy i uderzeń.

• Wiodąca w swojej klasie dokładność przeciwdziałania obrotom: Łożysko kulkowe MGQL osiąga bardzo wysoką dokładność bez obrotu wynoszącą ±0,04°~±0,08° (wyższa precyzja przy większym otworze); Łożysko ślizgowe MGQM zapewnia stabilną dokładność pozycjonowania ± 0,05° ~ ± 0,10°, spełniając różnorodne wymagania dotyczące precyzyjnego pozycjonowania.

• Konfiguracja podwójnego łożyska dla pełnych scenariuszy: Łożysko ślizgowe (MGQM) do zastosowań o dużym obciążeniu, zapyleniu i trudnych warunkach, przy niskim koszcie; łożysko kulkowe (MGQL) zapewniające wyjątkowo płynny ruch o niskim tarciu i precyzyjną pracę cykliczną z wysoką częstotliwością.

• Standardowa konfiguracja premium: Wbudowany pierścień magnetyczny zapewniający kompatybilność z przełącznikiem magnetycznym, dwustronne bufory gumowe zapewniające stabilną pracę oraz konstrukcja bezolejowa i niewymagająca konserwacji, odpowiednia do czystych środowisk przemysłowych.

• Pełna specyfikacja standardowa: Kompletne rozmiary otworów od φ12 mm do φ100 mm, ze standardowym skokiem od 25 mm do 250 mm, obejmujące większość scenariuszy automatyzacji jazdy przy średnich i dużych obciążeniach.

Kompletne zasady nazewnictwa modeli

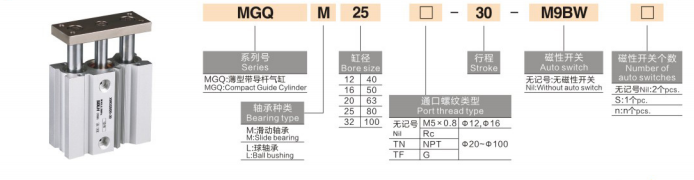

Przykład modelu: MGQM32-50-M9BW-XB6

Przykłady referencyjne standardowych zamówień

• MGQM25-30: otwór 25 mm, skok 30 mm, standardowe łożysko ślizgowe

• MGQL40-75-2M9B: średnica 40 mm, skok 75 mm, łożysko kulkowe z podwójnymi przełącznikami magnetycznymi

• MGQM50-100-XB6: otwór 50 mm, skok 100 mm, model z łożyskiem ślizgowym odpornym na wysokie temperatury

Standardowe podstawowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, ciśnienie znamionowe 0,5 MPa)

1. Ogólne parametry wydajności

• Zakres ciśnienia roboczego: 0,12 ~ 1,0 MPa (φ12/16); 0,1 ~ 1,0 MPa (φ20 ~ 100)

• Temperatura otoczenia: -10℃~60℃ (konwencjonalne środowisko wolne od lodu); -10 ℃ ~ 150 ℃ (wersja wysokotemperaturowa XB6)

• Prędkość robocza tłoka: 50~500mm/s (φ12~63); 50 ~ 400 mm/s (duży otwór φ80/100)

• Tryb buforowy: Standardowy bufor gumowy z podwójną końcówką; opcjonalny bufor poduszki powietrznej do pracy w trudnych warunkach

• Tryb smarowania: Bezolejowa i bezobsługowa praca, odpowiednia do czystych warsztatów

2. Teoretyczne dane dotyczące ciągu (@0,5 MPa, jednostka: N)

3. Dane dotyczące masy produktu (skok 50 mm, jednostka: kg)

Porównanie wyboru rdzenia MGQM i MGQL

Metody montażu i typowe scenariusze zastosowań

1. Elastyczna konstrukcja z wieloma mocowaniami

• Bezpośredni montaż na korpusie: Zarezerwowane otwory na śruby na powierzchniach górnych, dolnych i bocznych do bezpośredniego mocowania; modele powyżej φ32 mm posiadają 4-stronne rowki na przełączniki umożliwiające instalację dookólnego przełącznika magnetycznego, umożliwiając szybki montaż i konserwację.

• Opcjonalny montaż pomocniczy: Dostępne są akcesoria z kołnierzem (F) i wspornikiem stopy (L), obsługujące poziomy i pionowy układ wielokątowy w celu dostosowania do różnorodnych projektów konstrukcyjnych sprzętu.

2. Podstawowe zastosowania przemysłowe

• Automatyzacja linii przenośników: Zatrzymywanie detalu, pozycjonowanie palet i podnoszenie materiału; duża odporność na uderzenia zapobiega przesunięciu przedmiotu obrabianego podczas przenoszenia i ograniczania z dużą prędkością.

• Elektroniczne przetwarzanie precyzyjne 3C: Wyrzucanie pinów PCB, pozycjonowanie zaciskania terminali i lekkie przesuwanie przedmiotu obrabianego; wysoka dokładność przeciwobrotowa zapewnia precyzyjny montaż przy zerowym ugięciu.

• Maszyny pakujące: Napędzanie przegród materiału, przełączanie bram silosu i przepychanie materiału na małe odległości; ultracienka obudowa doskonale dopasowuje się do kompaktowej zabudowy urządzeń pakujących.

• Ogólna automatyka przemysłowa: Podnoszenie przyrządu, wyrzucanie części i mimośrodowe wbijanie ładunku; zastępuje tradycyjne kombinacje oddzielnego cylindra i drążka prowadzącego, aby uprościć konstrukcję sprzętu i obniżyć koszty.

Kompleksowe porównanie serii MGQ, MGP i MGG

Przewodnik szybkiego wyboru w trzech krokach

1. Wybór rozmiaru otworu: Oblicz wymagany ciąg na podstawie rzeczywistego obciążenia; wybrać rozmiar otworu z teoretycznym naciskiem ≥ rzeczywistego obciążenia × 1,5, zachowując 50% marginesu bezpieczeństwa, aby uniknąć przeciążenia.

2. Wybór typu łożyska: Wybierz łożysko ślizgowe MGQM do pracy pod dużym obciążeniem, w zapyleniu i w ekscentrycznych warunkach pracy; wybierz łożysko kulkowe MGQL do precyzyjnego pozycjonowania i ruchu cyklicznego o wysokiej częstotliwości.

3. Wybór konfiguracji funkcjonalnej

￮ Zapotrzebowanie na wykrywanie pozycji: Należy wyposażyć przełączniki magnetyczne M9B/M9BW (dostępna instalacja z 4 stron dla otworu ≥32 mm)

￮ Środowisko o wysokiej temperaturze: wybierz opcję -XB6 odporną na wysoką temperaturę (maks. 150 ℃)

￮ Działanie przy dużym uderzeniu: możliwość zakupu opcjonalnego bufora z poduszką powietrzną (w standardzie z buforem gumowym)

Podsumowanie w jednym zdaniu

     Ultracienki siłownik z drążkiem prowadzącym o wysokiej sztywności serii SOLH MGQ łączy w sobie oszczędność miejsca, dużą nośność przeciwboczną i bardzo wysoką dokładność przeciwobrotową, zapewniając ekonomiczne i stabilne rozwiązania napędu liniowego dla kompaktowych, precyzyjnych i wytrzymałych automatycznych stacji zatrzymywania, podnoszenia i pchania.
