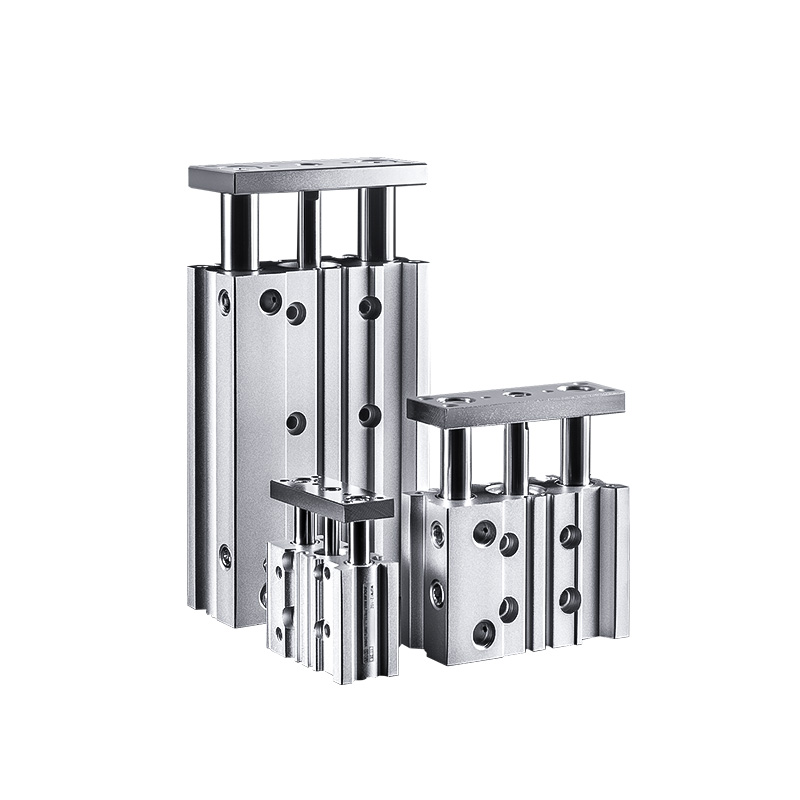

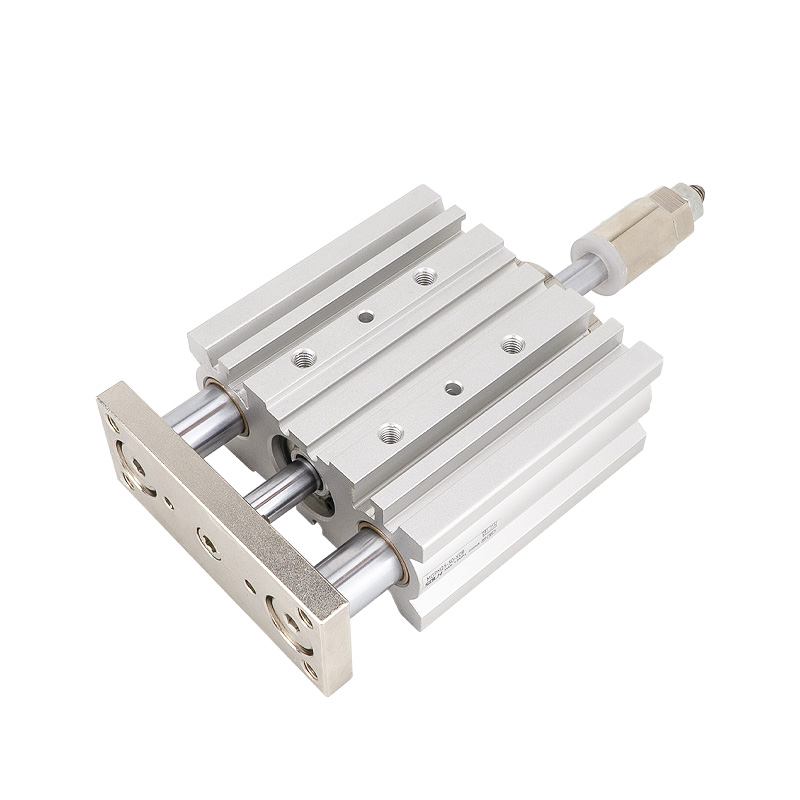

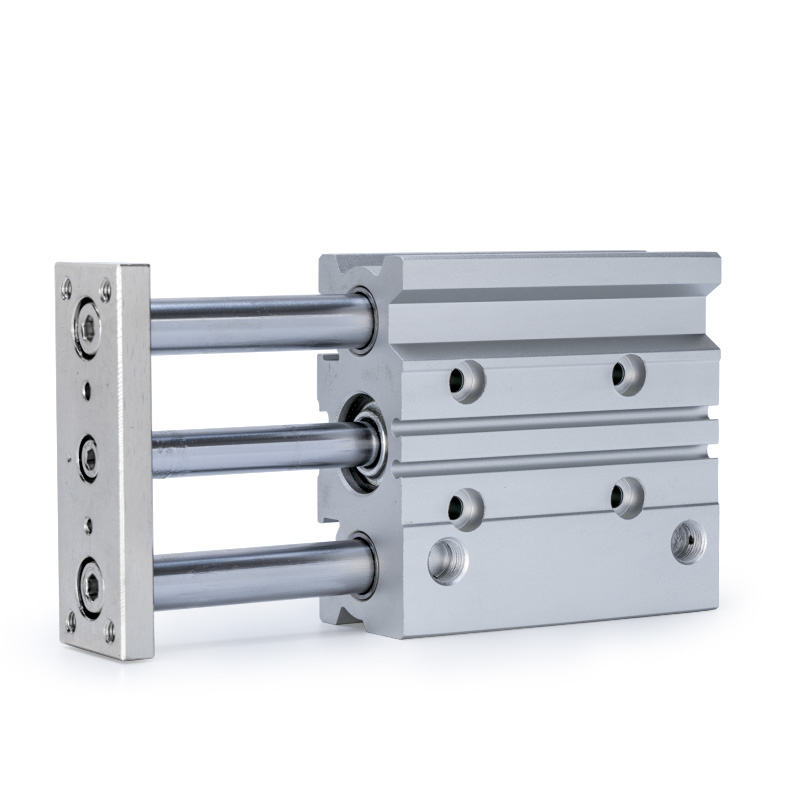

Cylinder z cienkim, kompaktowym prętem prowadzącym serii MGP | Cylinder pneumatyczny o wysokiej sztywności, nieobrotowy

Marka: SOLH firmy Richge Technology

Przegląd produktu i cechy strukturalne

     Seria SOLH MGP to cienkie cylindry z podwójnym drążkiem prowadzącym o wysokiej sztywności, zawierające korpus cylindra, podwójne drążki prowadzące i łożyska precyzyjne. Posiada wbudowane zabezpieczenie przed skręcaniem i dużą odporność na obciążenia boczne, nie wymaga zewnętrznego mechanizmu prowadzącego. Dzięki płaskiemu, ultracienkiemu korpusowi i lekkiej konstrukcji (waga zmniejszona o 17% ~ 24% w porównaniu z konwencjonalnymi cylindrami) idealnie pasuje do kompaktowych układów automatyki do scenariuszy prasowania, pozycjonowania, podnoszenia i przenoszenia detali. Trzy wymienne typy łożysk sprawdzają się w trudnych, szybkich i niezwykle precyzyjnych warunkach pracy, realizując uniwersalne rozwiązania w zakresie napędu liniowego na całej scenie.

Podstawowe zalety strukturalne

• Współosiowa konstrukcja podwójnego pręta prowadzącego: Tłok i podwójne drążki prowadzące przyjmują zintegrowany układ współosiowy, aby zapewnić synchroniczną pracę, skutecznie eliminując ugięcie i skręcanie podczas ruchu oraz znacznie poprawiając ogólną sztywność i stabilność.

• Opcjonalne buforowanie wielotypowe: Standardowe dwustronne amortyzatory gumowe zapewniające konwencjonalną stabilną pracę; opcjonalny bufor poduszki powietrznej (typu AZ, dostępny dla średnicy ≥20 mm) w celu wyeliminowania sztywnych uderzeń podczas cyklicznego ruchu z dużą prędkością i dużym obciążeniem.

• Ultracienki, lekki korpus: Zoptymalizowana płaska, cienka konstrukcja oszczędza przestrzeń instalacyjną i zmniejsza całkowitą masę sprzętu, odpowiednią do wysoce zintegrowanej, kompaktowej konstrukcji zautomatyzowanego sprzętu.

• Wbudowany rowek magnetyczny: Zarezerwowany rowek pręta prowadzącego do bezpośredniego montażu przełącznika magnetycznego bez dodatkowych wsporników, umożliwiający prostą i schludną konfigurację sygnału zwrotnego położenia.

Trzy podstawowe serie podrzędne (klasyfikacja łożysk i podstawa doboru klucza)

     Seria MGP jest podzielona na trzy podmodele oparte na wewnętrznych konstrukcjach łożyskowych, obejmujące scenariusze charakteryzujące się niskim tarciem, dużą prędkością, odpornością na zużycie i ultraprecyzyjną pracą przy dużych obciążeniach oraz zerowym luzem, co stanowi podstawową podstawę szybkiego wyboru modelu.

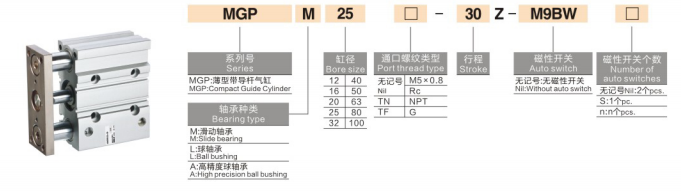

Kompletne zasady nazewnictwa modeli

Przykład modelu: MGPM20-50Z-M9B

1. Definicja segmentu kodu

• Kod serii: MGP + przyrostek łożyska (M/L/A), reprezentujący cienki cylinder z podwójnym drążkiem prowadzącym o różnych konfiguracjach łożysk

• Rozmiar otworu: 12/16/20/25/32/40/50/63/80/100 (mm, specyfikacje pełnego standardu przemysłowego)

• Długość skoku: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (standardowy zakres pełnego skoku)

• Konfiguracja bufora i pierścienia magnetycznego

￮ Z: Typ standardowy, podwójny bufor gumowy + wbudowany pierścień magnetyczny, kompatybilny z instalacją przełącznika magnetycznego

￮ AZ: Typ bufora poduszki powietrznej (tylko dla średnicy ≥20 mm), skutecznie wytrzymuje uderzenia podczas pracy z dużą prędkością i dużym obciążeniem

￮ Brak przyrostka: Bez pierścienia magnetycznego nie można zainstalować przełącznika magnetycznego

• Przełącznik magnetyczny: Opcjonalne modele M9B, A93, D-M9N i inne, instalowane bezpośrednio w rowkach prętów prowadzących, bez wsporników montażowych

2.Typowe przykłady zamówień

• MGPM20-50Z: średnica 20 mm, skok 50 mm, łożysko ślizgowe, standardowy bufor gumowy z pierścieniem magnetycznym

• MGPL25-100Z-A93: średnica 25 mm, skok 100 mm, łożysko kulkowe typu high-speed, z przełącznikiem magnetycznym A93

• MGPA32-75AZ: średnica 32 mm, skok 75 mm, łożysko o wysokiej precyzji, bufor poduszki powietrznej zapewniający wysoką precyzję i odporność na uderzenia

Ogólne podstawowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, znamionowe ciśnienie robocze)

• Tryb pracy: Ruch posuwisto-zwrotny o podwójnym działaniu

• Zakres ciśnienia roboczego: 0,12 ~ 1,0 MPa; Minimalne ciśnienie początkowe: 0,1 MPa

• Dowód ciśnienia: 1,5 MPa

• Temperatura otoczenia: -10℃~60℃ (wymagane środowisko wolne od lodu)

• Prędkość robocza: 50 ~ 500 mm/s (MGPL maks. 500 mm/s; MGPM/MGPA maks. 400 mm/s)

• Tryb buforowy: Standardowy bufor gumowy z podwójną końcówką; bufor poduszki powietrznej opcjonalny dla otworu 20 ~ 100 mm

• Dokładność bez rotacji: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05mm; MGPA ± 0,01 mm

Specyfikacja rozmiaru portu

• Otwór 12/16 mm: M5×0,8

• Otwór 20/25/32mm: PT1/8

• Otwór 40/50mm: PT1/4

• Otwór 63/80/100mm: PT3/8

Teoretyczne dane dotyczące ciągu i naprężenia (@0,5 MPa, jednostka: N)

Wytyczne dotyczące szybkiego wyboru w jednym zdaniu

1. Wybór modelu łożyska: Wybierz MGPM do środowisk obciążonych dużym obciążeniem, odpornych na zużycie i zapylonych; wybierz MGPL do dużych prędkości, niskiego tarcia i częstej jazdy na rowerze; wybierz MGPA, jeśli potrzebujesz ultraprecyzyjnego pozycjonowania i dużej powtarzalności.

2. Konfiguracja pierścienia magnetycznego: Wybierz przyrostek Z dla sprzętu wymagającego wykrywania położenia i sygnału zwrotnego; wybierz typ podstawowy inny niż Z, jeśli nie jest potrzebna funkcja przełączania.

3. Wybór trybu bufora: Zastosuj bufor poduszki powietrznej AZ do pracy przy dużych prędkościach, długim skoku i dużych uderzeniach; standardowy bufor gumowy ma zastosowanie w konwencjonalnych scenariuszach ogólnych.

4. Dopasowanie otworu i skoku: Wybierz odpowiedni rozmiar otworu zgodnie z rzeczywistymi wymaganiami dotyczącymi obciążenia i ciągu; standardowy zakres skoku wynosi 5 ~ 300 mm, aby spełnić większość wymagań automatyki przemysłowej.

Typowe scenariusze zastosowań

• Automatyka Elektroniczna: pozycjonowanie płytek PCB, prasowanie komponentów, podnoszenie mikromodułów i precyzyjny montaż części elektronicznych.

• Precyzyjny sprzęt do wykrywania: Podnoszenie sondy detekcyjnej, pozycjonowanie i mocowanie przedmiotu obrabianego, precyzyjne dopasowanie i kalibracja.

• Maszyny pakujące i logistyczne: Przenoszenie przedmiotu obrabianego na małe odległości, przeciskanie i pozycjonowanie materiału, stabilne podawanie posuwisto-zwrotne.

• Ogólna automatyka przemysłowa: Kompaktowe urządzenia ograniczające pozycjonowanie, tłoczenie pomocnicze, niskoobrotowa, ciężka praca cykliczna w zapylonych warsztatach.

Podsumowanie w jednym zdaniu

     Cienki, kompaktowy cylinder z drążkiem prowadzącym serii SOLH MGP łączy w sobie trzy konfiguracje łożysk, aby obsłużyć scenariusze wymagające dużych obciążeń, dużych prędkości i ultraprecyzyjnych, charakteryzujących się wysoką sztywnością, dużą odpornością na obciążenia boczne i konstrukcją oszczędzającą miejsce, służąc jako najbardziej wszechstronny uniwersalny liniowy cylinder napędowy z podwójną prowadnicą do automatyki przemysłowej.
