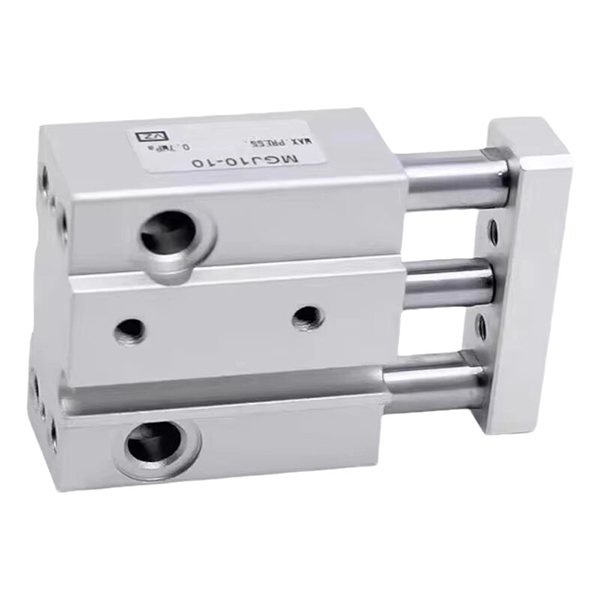

Miniaturowy cylinder z prętem prowadzącym serii MGJ

Ultrakompaktowy mini cylinder z prętem prowadzącym SOLH MGJ jest w pełni wymienny ze standardowymi produktami SMC, opracowanymi wyłącznie dla miniaturowej automatyki. Dostarcza tylko dwa małe rozmiary otworów φ6 mm i φ10 mm z bardzo krótkimi skokami od 5 mm do 20 mm. Wbudowane podwójne drążki prowadzące i zintegrowana rama prowadząca zapewniają niezwykle precyzyjne zabezpieczenie przed obrotem w zakresie ±0,1°, zapobiegając przesunięciu kątowemu podczas mocowania i montażu mikroelementów. Niezwykle lekka konstrukcja waży zaledwie 27,3 g dla modelu MGJ6-5. Podwójne powierzchnie montażowe (na dole i z tyłu) oraz scentralizowane orurowanie i okablowanie z jednej strony ułatwiają schludny układ w celu uzyskania gęstego rozmieszczenia wielu cylindrów. Przyjmując bezolejową, bezobsługową konstrukcję z podwójnymi buforami gumowymi, obsługuje stabilne tłoczenie zwrotne wysokiej częstotliwości w zakresie -10 ℃ ~ 60 ℃. Szeroko stosowane w precyzyjnym mocowaniu elementów elektronicznych, pozycjonowaniu PCB, uruchamianiu miniaturowych zaworów w urządzeniach medycznych, podnoszeniu igły do ​​pobierania próbek, regulacji mikroprzemieszczenia w warsztatach czystych półprzewodników i dostrajaniu soczewek optycznych. W porównaniu ze standardowymi siłownikami kompaktowymi MGP charakteryzuje się drastycznie zmniejszonymi wymiarami całkowitymi, doskonale spełniającym wymagania mikronaporu, ograniczoną przestrzenią montażową i wysokimi wymaganiami dotyczącymi pozycjonowania antyrotacyjnego w miniaturowej automatyce.

Ultrakompaktowy mini cylinder z prętem prowadzącym serii MGJ | Typ zapobiegający obrotowi o wysokiej precyzji

Marka: SOLH firmy Richge Technology


Przegląd produktu

     Seria SOLH MGJ to ultramały, precyzyjny i lekki siłownik z drążkiem prowadzącym, zaprojektowany specjalnie do zastosowań w mikroautomatyce. Charakteryzująca się ultrakompaktową, zminiaturyzowaną konstrukcją, precyzyjnym zabezpieczeniem przed obrotem ±0,1°, dwukierunkowym montażem oraz jednostronną, scentralizowaną konstrukcją rurociągów i okablowania, seria ta obejmuje tylko rozmiary otworów φ6 i φ10 z bardzo krótkim skokiem w zakresie od 5 mm do 20 mm. Jest doskonale dostosowany do zastosowań związanych z mikroobciążeniami, ograniczoną przestrzenią i precyzyjnym pozycjonowaniem w sprzęcie elektronicznym, instrumentach medycznych i maszynach precyzyjnych, służąc jako główny element wykonawczy miniaturowych systemów automatycznych.


Podstawowe pozycjonowanie i cechy konstrukcyjne

1.Ekstremalna miniaturyzacja i ultrakompaktowy rozmiar

• Bardzo mały zakres specyfikacji: Dostępne w bardzo małych średnicach otworów φ6 mm i φ10 mm, z dopasowanymi krótkimi skokami 5/10/15 mm (φ6) i 5/10/15/20 mm (φ10), zaprojektowane wyłącznie do wymagań związanych z mikroskokiem.

• Smukły i cienki wymiar ciała: Ultrakompaktowy model MGJ6 charakteryzuje się ultracienką i wąską obudową o wymiarach ponad 23 skoków (długość) × 29 mm (szerokość) × 14,5 mm (wysokość), zajmującą minimalną przestrzeń instalacyjną i dostosowującą się do wysoce zintegrowanego, kompaktowego układu sprzętu.

2.Wysoka precyzja przeciwdziałania obrotom

• Wyposażone we wbudowane podwójne drążki prowadzące i zintegrowaną konstrukcję ramy prowadzącej, seria MGJ osiąga doskonałe właściwości przeciwugięciowe. Osiąga bardzo niską tolerancję obrotu±0,1°, skutecznie zapobiegając odchyleniom pozycji podczas mocowania, montażu i precyzyjnej regulacji mikroczęści oraz zapewniając stałą, wysoką precyzję dokładności pozycjonowania.

3.Elastyczny montaż i scentralizowanyProjekt rurociągów

• Wsparcie montażu dwukierunkowego: Zarówno dolna, jak i tylna powierzchnia są zarezerwowane do instalacji stacjonarnej, co umożliwia wielokątowy układ w wąskich i ograniczonych przestrzeniach z dużymi możliwościami dostosowania do scen.

• Jednostronne scentralizowane orurowanie i okablowanie: Rury powietrzne i linie przełączników magnetycznych są rozmieszczone równomiernie po jednej stronie, zapewniając schludne i ustandaryzowane okablowanie podczas gęstego rozmieszczenia wielu cylindrów, upraszczając instalację na miejscu i późniejszą konserwację.

• Instalacja podwójnego przełącznika zapewniająca bardzo krótki skok: Nawet przy minimalnym skoku 5 mm można wyposażyć w dwa przełączniki magnetyczne, realizując kompleksowe wykrywanie położenia obu końców skoku bez martwego kąta.

4.Lekka i trwała praca cykliczna

• Ultralekka masa ciała: Wyjątkowo niska masa całkowita — MGJ6-5 to tylko 27,3 g, a MGJ10-20 o maksymalnej specyfikacji to zaledwie 63,2 g, co znacznie zmniejsza obciążenie sprzętu i nadaje się do lekkich mikroautomatów.

• Bezobsługowa i stabilna praca: Przyjmując bezolejową konstrukcję smarowania z dwustronnymi gumowymi buforami, obsługuje on długotrwałe cykliczne ruchy o wysokiej częstotliwości przy niewielkim obciążeniu, charakteryzując się niskim poziomem hałasu, stabilną pracą i długą żywotnością.

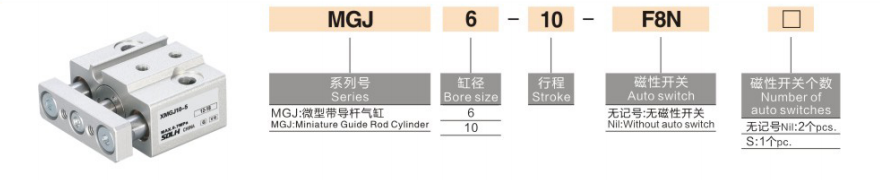

Kompletna reguła kodowania modelu

Przykłady modeli: MGJ6-10-F8N | MGJ10-15S

Segment kodu

Specyfikacja Znaczenie

MGJ

Kod serii: Ultrakompaktowy mini cylinder z prętem prowadzącym

6/10

Rozmiar otworu: φ6mm / φ10mm

5/10/15/20

Długość skoku (mm): 5/10/15 mm dla φ6; 5/10/15/20mm dla φ10

S/2S

Ilość przełącznika magnetycznego: Puste = Brak; S=1szt; 2S=2szt

F8N

Opcjonalny model przełącznika magnetycznego (np. seria D-F8N)

Przykłady referencyjne standardowych zamówień

• MGJ6-5: otwór φ6, skok 5 mm, typ standardowy bez przełącznika magnetycznego

• MGJ10-15-2S: otwór φ10, skok 15 mm, wyposażony w 2 przełączniki magnetyczne do wykrywania położenia obu końców

• MGJ6-10-F8N: otwór φ6, skok 10 mm, dopasowany do przełącznika magnetycznego D-F8N


Podstawowe dane techniczne (20 ℃, 0,5 MPa, stan standardowy)

1. Podstawowe specyfikacje ogólne

• Tryb pracy: Ruch posuwisto-zwrotny o podwójnym działaniu

• Zakres ciśnienia roboczego: 0,15 ~ 0,7 MPa; Ciśnienie próbne: 1,05 MPa

• Temperatura otoczenia: -10 ℃ ~ 60 ℃ (środowisko pracy wolne od lodu)

• Prędkość robocza tłoka: 50 ~ 500 mm/s

• Tryb buforowy: Podwójny gumowy bufor zapewniający stabilną absorpcję uderzeń

• Tryb smarowania: Praca bezolejowa i bezobsługowa

2.Teoretyczny ciąg wyjściowy (@ 0,5 MPa)

Rozmiar otworu (mm)

Teoretyczny ciąg (N)

φ6

14.1

φ10

39.3

3.Specyfikacja wagi produktu (g)

Skok (mm)

5

10

15

20

MGJ6

27.3

33.0

38.4

—

MGJ10

40.6

48.0

55.6

63.2


Typowe scenariusze zastosowań przemysłowych

• Elektroniczny sprzęt precyzyjny: Mikromocowanie elementów telefonu komórkowego i aparatu, wciskanie małych płytek PCB, pozycjonowanie zaciskania terminali i precyzyjny montaż mikromodułów.

• Instrumentacja medyczna: Przełączanie miniaturowych zaworów, podnoszenie i opuszczanie igły do ​​pobierania próbek oraz precyzyjne prowadzenie minimalnie inwazyjnego sprzętu medycznego, spełniające wymagania dotyczące czystości i stabilnej pracy klasy medycznej.

• Maszyny precyzyjne i optyka: Pozycjonowanie zespołu mikroczęści, precyzyjna regulacja soczewki optycznej, kalibracja mikroprzemieszczenia sondy detekcyjnej i precyzyjne mechanizmy mikroregulacji.

• Przemysł półprzewodników: Mikrotranslacja maleńkich płytek, podnoszenie i pozycjonowanie miniaturowych przyrządów oraz działanie wykonawcze przy niewielkim obciążeniu w wolnych od kurzu warsztatach zajmujących się czystymi półprzewodnikami.


Porównanie rdzeni serii MGJ i MGP (Mini i Standard)

Element porównawczy

Seria MGJ (mini ultrakompaktowy)

Seria MGP (standardowy kompaktowy)

Zakres otworów

φ6 / φ10mm (bardzo mały)

φ12~φ100mm (standardowy pełny zakres)

Zakres udaru

5 ~ 20 mm (bardzo krótki mikroskok)

25 ~ 500 mm (konwencjonalny długi skok)

Rozmiar całkowity

Ultracienki i ultrakompaktowy

Regularna zwarta konstrukcja

Dokładność przeciwdziałania obrotowi

±0,1° (bardzo wysoka precyzja)

±0,08°~±0,15° (standardowa precyzja)

Ładowność

Mikro lekkie obciążenie

Małe i średnie obciążenie

Poziom cen

Wyższa (precyzyjnie dostosowana)

Średni (standard uniwersalny)


Szybki przewodnik wyboru

1. Wybór rozmiaru otworu: Wybierz φ6mm dla obciążenia roboczego ≤10N; wybierz φ10mm dla obciążenia roboczego ≤30N, dopasuj współczynnik bezpieczeństwa ≥2, aby zapewnić stabilną pracę.

2. Wybór specyfikacji skoku: Wybierz bardzo krótki skok 5/10/15/20 mm zgodnie z rzeczywistymi wymaganiami dotyczącymi mikroprzemieszczenia.

3. Konfiguracja przełącznika magnetycznego: Wybierz 2S, aby wykryć podwójne położenie końcowe; wybierz pojedyncze S dla sprzężenia zwrotnego sygnału z pojedynczego końca; brak oznaczenia dla modelu podstawowego bez wyłącznika.


Podsumowanie w jednym zdaniu

     Ultrakompaktowy mini cylinder z prętem prowadzącym SOLH MGJ charakteryzuje się mikrorozmiarami, wysoką dokładnością przeciwobrotową ± 0,1°, lekką pracą bezolejową i elastycznym montażem, co czyni go optymalnym, precyzyjnym mikro-pneumatycznym siłownikiem do miniaturowych urządzeń automatyki, sprzętu medycznego i elektronicznego o ograniczonej przestrzeni.
