Cylinder z drążkiem prowadzącym o długim skoku i dużej wytrzymałości serii MGG | Cylinder pneumatyczny o bardzo dużej sztywności

Marka: SOLH firmy Richge Technology

Przegląd produktu i podstawowe cechy konstrukcyjne

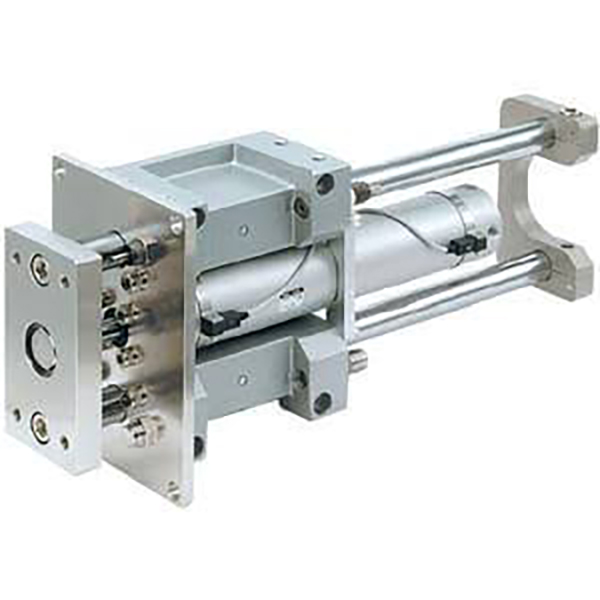

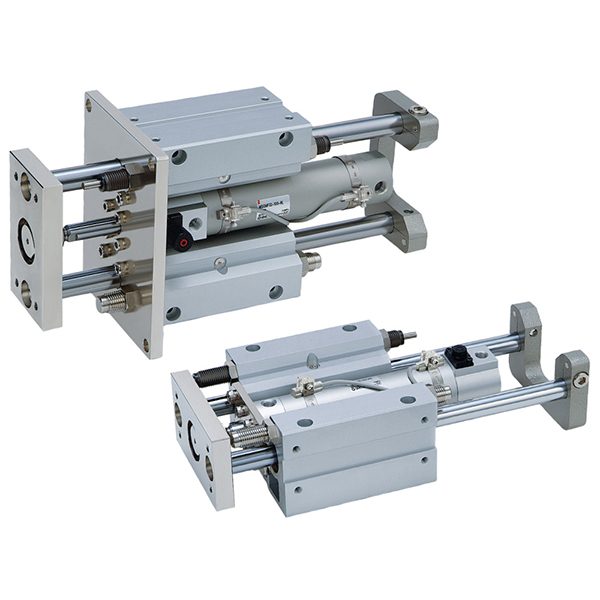

     Seria SOLH MGG to profesjonalny, wytrzymały siłownik z drążkiem prowadzącym o długim skoku, wyposażony w okrągłą rurę cylindra + zewnętrzną konstrukcję z podwójnym drążkiem prowadzącym. Zaprojektowane z myślą o ultrawysokiej sztywności, ekstremalnej odporności na obciążenia boczne, stabilnej pracy przy długim skoku i wysokiej precyzji działania przeciwobrotowego, seria ta obejmuje rozmiary otworów od φ20 mm do φ100 mm, oferując dwa konfigurowalne modele: łożysko ślizgowe ze stopu węgla MGGM i łożysko kulkowe o wysokiej precyzji MGGL. Został specjalnie zaprojektowany do pracy w warunkach długiego skoku, dużego obciążenia, dużego udaru i mimośrodu, szeroko stosowany w zautomatyzowanych stacjach podnoszenia, przemieszczania, zatrzymywania i pchania.

Kluczowe zalety konstrukcyjne

• Wytrzymała konstrukcja o bardzo wysokiej sztywności: Dzięki zastosowaniu grubej okrągłej rury cylindra i zewnętrznych podwójnych prętów prowadzących o dużej średnicy i konstrukcji o dużej rozpiętości, seria MGG zapewnia wiodącą w branży odporność na zginanie, skręcanie i siły boczne. Jego nośność boczna jest ponad 3 razy większa niż w przypadku zwykłych cylindrów, zapewniając zerowe ugięcie przy długich skokach i zerowe przesunięcie przy dużych obciążeniach.

• Wiodąca w branży wydajność przy długim skoku: Pełna seria obsługuje maksymalny standardowy skok 1300 mm, znacznie przekraczający limity skoku serii MGP i MGQ. Doskonale dostosowuje się do transportu materiałów na duże odległości, podnoszenia platform o dużym skoku i rozszerzonych scenariuszy jazdy liniowej.

• Konfiguracje podwójnych łożysk dla pełnych scenariuszy

￮ MGGM (łożysko ślizgowe): Wyposażony w tuleję ślizgową ze stopu węgla, charakteryzuje się doskonałą wytrzymałością na obciążenia boczne, udarnością i odpornością na zużycie, będąc pierwszym wyborem w trudnych warunkach pracy pod dużym obciążeniem, w zapyleniu i pod dużym wpływem udaru.

￮ MGGL (łożysko kulkowe): Dzięki zastosowaniu precyzyjnych liniowych łożysk kulkowych osiąga bardzo niskie tarcie, wyjątkowo płynny ruch skokowy i stabilne cykle o wysokiej częstotliwości, idealne do precyzyjnego pozycjonowania przy długim skoku i szybkiego ruchu posuwisto-zwrotnego.

• Standardowy wbudowany bufor hydrauliczny: W odróżnieniu od konwencjonalnych siłowników z amortyzatorami gumowymi, seria MGG jest standardowo wyposażona w wbudowane bufory hydrauliczne z dwóch stron. Skutecznie pochłania ogromną energię uderzenia generowaną podczas ruchu o długim skoku i dużej prędkości, eliminując hałas kolizji i chroniąc sprzęt i przedmioty obrabiane przed uszkodzeniami spowodowanymi uderzeniami.

• Bardzo wysoka precyzja antyrotacyjna: Osiąga wyjątkową dokładność przeciwobrotową ±0,02°~±0,07°, przy większym rozmiarze otworu zapewniającym większą precyzję. Model φ100mm osiąga najwyższą precyzję ±0,02°, gwarantując niezwykle stabilne i niezawodne wielokrotne pozycjonowanie.

• Modułowa konstrukcja wymagająca niewielkiej konserwacji: Korpus cylindra i rama prowadząca mają niezależną konstrukcję modułową, umożliwiając oddzielną wymianę elementów rury cylindra i tłoka, co znacznie zmniejsza późniejsze koszty konserwacji. Wielokierunkowe rowki przełączników magnetycznych umożliwiają elastyczną instalację wykrywania położenia.

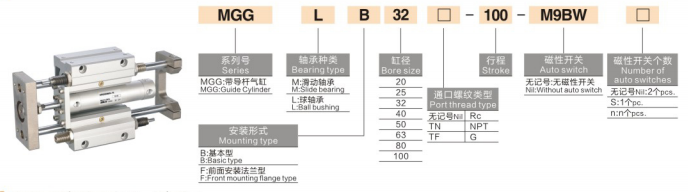

Kompletne zasady nazewnictwa modeli

Przykłady modeli: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Przykłady referencyjne standardowych zamówień

• MGGM40-300S: otwór 40 mm, skok 300 mm, łożysko ślizgowe z wbudowanym magnesem

• MGGL25-200J-30S: otwór 25 mm, skok standardowy 200 mm, skok regulowany 30 mm, precyzyjne łożysko kulkowe

• MGGM63-400F-XB6: średnica 63 mm, skok 400 mm, mocowanie kołnierzowe, wytrzymały cylinder odporny na wysokie temperatury

Standardowe podstawowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, ciśnienie znamionowe 0,5 MPa)

1. Ogólne parametry wydajności

• Zakres ciśnienia roboczego: 0,1 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

• Temperatura otoczenia: -10℃~60℃ (konwencjonalne środowisko wolne od lodu); -10 ℃ ~ 150 ℃ (wersja wysokotemperaturowa -XB6)

• Prędkość robocza tłoka: 50 ~ 1000 mm/s, specjalnie zoptymalizowane do pracy z dużą prędkością i długim skokiem

• Tryb buforowy: Standardowy dwustronny bufor hydrauliczny z silną absorpcją energii uderzenia

• Tryb smarowania: Bezolejowa i bezobsługowa praca, odpowiednia do różnych środowisk przemysłowych

2. Teoretyczne dane dotyczące ciągu (@0,5 MPa, jednostka: N)

3. Dane dotyczące masy produktu (skok 100 mm, jednostka: kg)

Porównanie wyboru rdzenia MGGM i MGGL

Metody montażu i typowe scenariusze zastosowań

1. Opcje podwójnego montażu

• Typ podstawowy (B): Zarezerwowane otwory na śruby na spodzie i powierzchniach bocznych do bezpośredniego mocowania. Charakteryzuje się prostym montażem i demontażem, odpowiednim dla konwencjonalnego układu sprzętu w poziomie i pionie.

• Typ kołnierza (F): Konstrukcja montażowa z kołnierzem przednim, specjalnie zaprojektowana do pracy w warunkach pionowego pchania, ciągnięcia i zawieszania ładunku, zapewniająca stabilne obciążenie.

2. Podstawowe zastosowania przemysłowe

• Platforma podnosząca o długim skoku: Podnoszenie sprzętu i jazda pionowa na stole warsztatowym, obsługująca bardzo długi skok o maksymalnym skoku 1300 mm, utrzymująca stabilność zerowego ugięcia pod dużym obciążeniem przy pełnym skoku.

• Tłumaczenie przenośników o dużej wytrzymałości: Tłumaczenie przedmiotu obrabianego, przenoszenie palet i przepychanie materiału na duże odległości; doskonałe działanie zapobiegające mimośrodowi i przesunięciu zapewnia stałą dokładność działania.

• Stacja zatrzymująca o dużym uderzeniu: Zatrzymywanie detali linii produkcyjnej, pozycjonowanie i ograniczanie uderzeń; standardowy bufor hydrauliczny całkowicie pochłania natychmiastową energię kinetyczną uderzenia, aby chronić sprzęt.

• Ogólna automatyka Jazda w trudnych warunkach: Podnoszenie przyrządu, wyrzucanie ciężkich części i mimośrodowe wbijanie ładunku; zastępuje tradycyjne kombinacje cylindra dzielonego i ciężkich słupków prowadzących, aby uprościć konstrukcję mechaniczną i poprawić stabilność systemu.

Porównanie różnic rdzeni MGG vs MGP vs MGQ (przewodnik po wyborze klucza)

Przewodnik szybkiego wyboru w trzech krokach

1. Wybór rozmiaru otworu: Wybierz rozmiar otworu zgodnie z rzeczywistym obciążeniem roboczym. Zachowaj ciąg teoretyczny ≥ rzeczywistego obciążenia × 1,5; rezerwuje 80% marginesu bezpieczeństwa dla warunków pracy z długim skokiem, aby zapobiec zwiotczeniu tłoczyska i odchyleniom położenia.

2. Wybór typu łożyska: Wybierz łożysko ślizgowe MGGM do zastosowań wymagających dużego obciążenia, zapylenia i dużych uderzeń; wybierz łożysko kulkowe MGGL do precyzyjnego pozycjonowania o długim skoku i ruchu cyklicznego o wysokiej częstotliwości.

3. Wybór konfiguracji funkcjonalnej

￮ Zapotrzebowanie na bardzo długi skok: priorytetem jest seria MGG (skok maks. 1300 mm, poza możliwościami MGP/MGQ)

￮ Zapotrzebowanie na wykrywanie pozycji: Wyposaż konfigurację magnesu S + wielokierunkowe przełączniki magnetyczne

￮ Środowisko o wysokiej temperaturze: wybierz opcję -XB6 odporną na wysoką temperaturę (-10 ℃ ~ 150 ℃)

Podsumowanie w jednym zdaniu

     Wytrzymały siłownik z drążkiem prowadzącym o długim skoku serii SOLH MGG charakteryzuje się maksymalną sztywnością, ekstremalną odpornością na uderzenia i wiodącą w branży stabilnością przy długim skoku 1300 mm, wyposażony w standardowy bufor hydrauliczny i bardzo wysoką precyzję zabezpieczenia przed obrotem, stając się optymalnym rozwiązaniem dla zautomatyzowanych stacji napędowych obciążonych dużym obciążeniem, o długim skoku i dużym uderzeniu.
