Cylinder stołu prowadzącego serii MGF
  • Cylinder stołu prowadzącego serii MGFCylinder stołu prowadzącego serii MGF

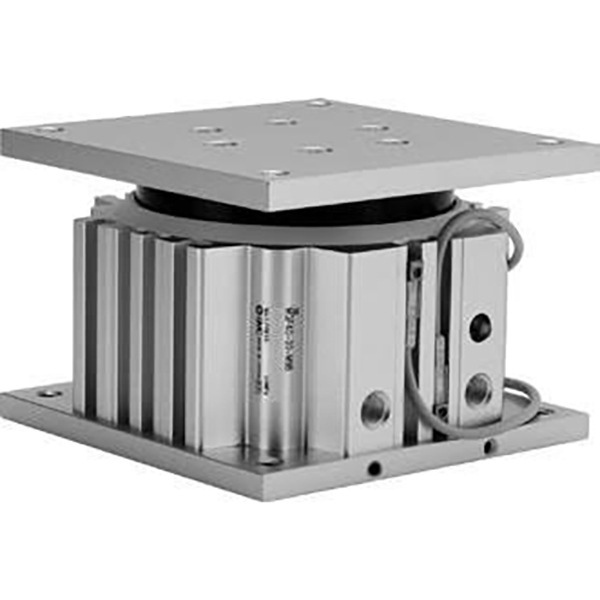

Cylinder stołu prowadzącego serii MGF

Niskoprofilowy cylinder stołu prowadzącego SOLH MGF jest w pełni wymienny z pasującymi odpowiednikami SMC. Zaprojektowany ze zintegrowaną koncentryczną tuleją prowadzącą o dużej średnicy, przełamuje ograniczenia kierunkowe tradycyjnych cylindrów z podwójnym drążkiem prowadzącym i zapewnia jednolite zabezpieczenie przed ugięciem w zakresie 360° przy obciążeniach mimośrodowych. Całkowita wysokość montażowa jest zmniejszona o 15% ~ 20% w porównaniu z serią MGQ, co zapewnia wyjątkowo płaski, kompaktowy układ. Dostępne rozmiary otworów: φ40, φ63, φ100 mm ze standardowymi krótkimi skokami w zakresie od 30 mm do 100 mm, zoptymalizowanymi do pracy w ciężkich warunkach z krótkim skokiem. Wbudowane sworznie zapobiegające obrotowi zapewniają wyjątkowo wysoki dopuszczalny moment obrotowy do 409 N·m dla modelu φ100, stabilny pod wpływem siły mimośrodowej ze wszystkich kierunków, bez zakleszczeń i przemieszczeń, z maksymalną dokładnością zabezpieczenia przed obrotem ± 0,05°. Obsługiwany jest dwukierunkowy montaż od góry i od dołu; Rowki T z trzech stron korpusu umożliwiają montaż wyłącznika magnetycznego z czterech stron. Wyposażone są w standardowe amortyzatory gumowe z podwójną końcówką i zapewniają bezolejową, bezobsługową pracę. Wersja o niskim poziomie pyłu z 10 prefiksami spełnia rygorystyczne wymagania warsztatów zajmujących się półprzewodnikami, elektroniką 3C i warsztatami medycznymi. Około 15% lżejszy od konwencjonalnych konstrukcji, jest szeroko stosowany do przeciskania przedmiotu obrabianego, wyrzucania przyrządu, przerzucania indeksowania stacji i pchania przy dużych obciążeniach na krótkich dystansach, będąc idealnym kompaktowym siłownikiem pneumatycznym wymagającym wielokierunkowego zabezpieczenia przed ugięciem i wysokiego momentu obrotowego w ograniczonej przestrzeni instalacyjnej.

Cylinder stołu prowadzącego serii MGF | Niskoprofilowy siłownik pneumatyczny o wysokim ugięciu

Marka: SOLH firmy Richge Technology


Przegląd produktu i podstawowe cechy konstrukcyjne

     Seria SOLH MGF to niskoprofilowy cylinder stołu prowadzącego, charakteryzujący się dużą koncentryczną konstrukcją tulei prowadzącej i równomierną odpornością na ugięcie w zakresie 360°. Obsługujący rozmiary otworów φ40 mm, φ63 mm i φ100 mm ze standardowymi krótkimi skokami w zakresie od 30 mm do 100 mm, cylinder ten ma ultracienką konstrukcję o małej wysokości i obsługuje montaż w dwóch kierunkach od góry i od dołu. Zapewnia doskonałe działanie przy obciążeniu mimośrodowym i wysoką precyzję przeciwdziałania obrotowi, doskonale nadaje się do warunków pracy z krótkim skokiem i dużym obciążeniem, takich jak podnoszenie przedmiotu obrabianego, precyzyjne pozycjonowanie, toczenie na stanowisku i pchanie przy dużych obciążeniach, służąc jako preferowane rozwiązanie pneumatyczne dla kompaktowych zautomatyzowanych urządzeń.


Kluczowe zalety konstrukcyjne

• Bardzo niski profil i zminimalizowana wysokość: Całkowita wysokość montażowa jest o 15–20% niższa niż w przypadku serii MGQ, co zapewnia ultracienką obudowę pasującą do bardzo kompaktowego układu sprzętu. Zastąpienie tradycyjnej konstrukcji podwójnego drążka prowadzącego koncentryczną tuleją prowadzącą o dużej średnicy zmniejsza całkowitą masę o około 15% i zapewnia stałą, wszechkierunkową ochronę przed ugięciem w zakresie 360° bez czułości kierunkowej.

• Potężne obciążenie anty-ekscentryczne i wysoka sztywność: Zintegrowana duża tuleja prowadząca i wbudowana konstrukcja sworznia zapobiegającego obrotowi zapewniają cylindrowi bardzo duży dopuszczalny moment obrotowy, sięgający 409 N·m dla modelu φ100 mm. Stabilnie wytrzymuje obciążenia mimośrodowe z dowolnego kierunku 360° bez ugięcia i zakleszczenia. Wysoka precyzja dokładności antyrotacyjnej zapewnia stabilne powtarzalne pozycjonowanie: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Elastyczny montaż i układ rurociągów: Przyjmuje innowacyjną konstrukcję dwukierunkowego montażu od góry i od dołu, umożliwiając stałą instalację zarówno na górnej, jak i dolnej powierzchni, w celu dostosowania do poziomego podnoszenia, prasowania pionowego i wielokierunkowych scenariuszy pracy. Wyposażone w czterostronną konstrukcję z rowkiem T (trzy dostępne strony z wyłączeniem powierzchni rurociągu), przełączniki magnetyczne można instalować z czterech stron w celu elastycznego wielopozycyjnego wykrywania skoku.

• Trwała i wymagająca niewielkiej konserwacji konstrukcja: Konstrukcja o działaniu posuwisto-zwrotnym z podwójnymi zderzakami gumowymi skutecznie zmniejsza wpływ ruchu i hałas podczas pracy, wydłużając żywotność cylindra i urządzeń peryferyjnych. Bezolejowa i bezobsługowa konstrukcja umożliwia pracę w czystym środowisku i znacznie zmniejsza koszty codziennej konserwacji.

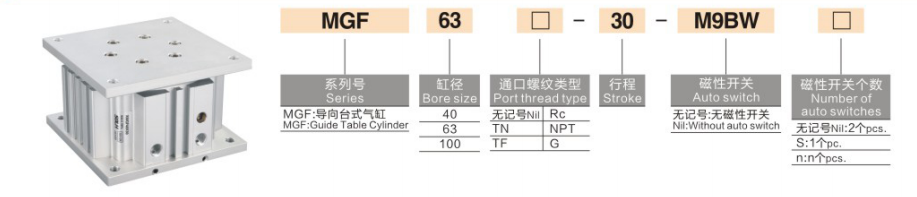

Kompletne zasady nazewnictwa modeli

Przykłady modeli: MGF63-50-M9BW | 10-MGF40-30-Y59B

Segment kodu

Specyfikacja Znaczenie

MGF

Kod serii: Cylinder stołu prowadzącego o niskim profilu

40/63/100

Rozmiar otworu (mm): Opcjonalnie φ40 / φ63 / φ100

30/50/75/100

Skok standardowy (mm): 30/50/75/100

S/2S

Konfiguracja przełącznika magnetycznego: Brak znaku = brak przełącznika; S = 1 przełącznik; 2S = 2 przełączniki

M9BW/Y59B

Opcjonalny model przełącznika magnetycznego do wykrywania położenia

10- (przedrostek)

Czysta seria o niskim zapyleniu, odpowiednia do środowisk pracy o wysokiej czystości

Przykłady referencyjne standardowych zamówień

• MGF40-30: średnica 40 mm, skok 30 mm, typ standardowy, bez przełącznika magnetycznego

• MGF63-75-2S: średnica 63 mm, skok 75 mm, podwójne przełączniki magnetyczne do wykrywania dwóch pozycji

• 10-MGF100-100-Y59B: średnica 100 mm, skok 100 mm, seria czysta i niskopyłowa z przełącznikiem magnetycznym Y59B


Standardowe podstawowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, ciśnienie znamionowe 0,5 MPa)

1. Ogólne specyfikacje wydajności

• Tryb pracy: Ruch posuwisto-zwrotny o podwójnym działaniu

• Zakres ciśnienia roboczego: 0,1 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

• Temperatura otoczenia: -10 ℃ ~ 60 ℃ (środowisko wolne od lodu)

• Prędkość robocza tłoka: 50 ~ 500 mm/s

• Tryb buforowy: Podwójny zderzak gumowy redukujący uderzenia i eliminujący hałas

• Tryb smarowania: Bezolejowa i bezobsługowa praca, kompatybilna z czystymi warsztatami

2. Teoretyczne dane dotyczące ciągu (jednostka: N)

Rozmiar otworu (mm)

Teoretyczny ciąg (N)

40

628

63

1559

100

3927

3. Dane dotyczące dopuszczalnego momentu obrotowego (100 mm/s, jednostka: N·m)

Rozmiar otworu (mm)

Dopuszczalny moment obrotowy (N·m)

40

110

63

222

100

409

4. Dane dotyczące masy produktu (skok 50 mm, jednostka: kg)

Rozmiar otworu (mm)

Waga (kg)

40

3.5

63

7.2

100

15.0


Typowe scenariusze zastosowań

• Stacje podnoszenia i pozycjonowania: Idealny do podnoszenia detali na linii produkcyjnej, pozycjonowania palet i wyrzucania przyrządów. Konstrukcja prowadnicy o dużej sztywności zapewnia stabilną pracę w warunkach dużego obciążenia i krótkiego skoku, bez odchyleń położenia.

• Toczenie stacji i przełączanie kierunku: Nadaje się do obracania płytki indeksującej, odwracania przedmiotu obrabianego o 90° i automatycznych procesów zmiany kierunku. Bardzo wysoka precyzja antyrotacyjna gwarantuje stałą dokładność obróbki i montażu.

• Wytrzymałe tłumaczenia na krótkie odległości: Idealny do pchania/ciągnięcia ciężkich ładunków z krótkim skokiem i mimośrodowego napędu ładunku w dowolnym kierunku 360°. Jednolite, wielokierunkowe zabezpieczenie przed ugięciem rozwiązuje ograniczenie kierunkowości tradycyjnych cylindrów z podwójnym drążkiem prowadzącym.

• Zautomatyzowany sprzęt zapewniający wysoką czystość: Bezolejowa i niskopyłowa konstrukcja dostosowuje się do rygorystycznych warunków pracy półprzewodników, elektroniki 3C i sprzętu medycznego, spełniając standardy czystej produkcji warsztatowej przy niskich wymaganiach konserwacyjnych.


Porównanie różnic rdzenia MGF i MGQ

Element porównawczy

MGF (cylinder stołu prowadzącego)

MGQ (cylinder z cienkim prętem prowadzącym)

Struktura przewodnika

Duża koncentryczna tuleja prowadząca (równomierne zabezpieczenie przed ugięciem 360°)

Podwójny drążek prowadzący (opór obciążenia zależny od kierunku)

Wysokość instalacji

Bardzo niski (15–20% niższy niż MGQ)

Niski profil

Dokładność przeciwdziałania obrotowi

Wyższa (±0,05°~±0,08°)

±0,04°~±0,10°

Dopuszczalny moment obrotowy

Bardzo duży (maks. 409N·m)

Średni

Zakres udaru

30–100 mm (dedykowany krótki skok)

25–250 mm (średnio krótki skok)

Metoda montażu

Montaż dwukierunkowy od góry i od dołu

Montaż jednokierunkowy


Przewodnik szybkiego wyboru w trzech krokach

1. Wybór rozmiaru otworu: Wybierz odpowiedni otwór w oparciu o rzeczywiste obciążenie robocze. Zapewnić ciąg teoretyczny ≥ rzeczywistego obciążenia × 1,5. Należy nadać priorytet większym rozmiarom otworów w warunkach pracy z mimośrodowym obciążeniem, aby zwiększyć stabilność i działanie przeciwugięciowe.

2. Wybór skoku: Standardowe opcje skoku to 30 mm, 50 mm, 75 mm i 100 mm. Preferuj serię MGF do wszystkich zastosowań o krótkim skoku (≤100 mm), wymagających niskiego profilu i dużej odporności na mimośrod.

3. Wybór konfiguracji

○ Wykrywanie skoku w dwóch pozycjach: wybierz konfigurację podwójnego przełącznika magnetycznego 2S, aby uzyskać dokładne monitorowanie pozycjonowania od końca do końca.

○ Środowisko o wysokiej czystości: wybierz serię o 10 prefiksach, o czystym i niskim zapyleniu, aby dostosować się do scenariuszy związanych z półprzewodnikami, precyzyjnym sprzętem medycznym i elektronicznym.


Podsumowanie w jednym zdaniu

     Niskoprofilowy cylinder stołu prowadzącego serii SOLH MGF charakteryzuje się wyjątkowo małą wysokością montażową, równomierną obciążalnością przeciwugięciową w zakresie 360°, dużym dopuszczalnym momentem obrotowym i dwukierunkową elastycznością montażu, służąc jako optymalne rozwiązanie pneumatyczne o krótkim skoku i dużym obciążeniu dla kompaktowych precyzyjnych urządzeń automatyki.
