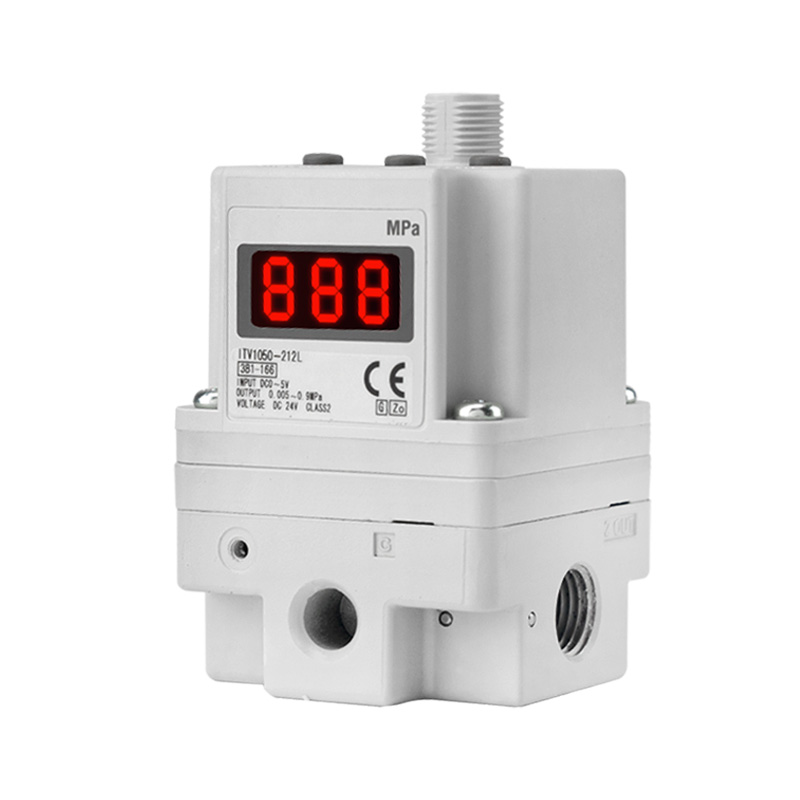

Elektropneumatyczny zawór proporcjonalny o wysokim przepływie serii ITV

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu i zasada działania

   1. Pozycjonowanie produktu

     Elektropneumatyczny zawór proporcjonalny o wysokim przepływie serii SOLH ITV to wymienny komponent SMC do konwersji elektrycznej na pneumatyczną. Realizuje bezstopniową, ciągłą regulację ciśnienia powietrza za pomocą elektrycznych sygnałów sterujących, całkowicie zastępując ręczne zawory redukcyjne, aby uzyskać automatyczną, precyzyjną zdalną regulację ciśnienia i jest specjalnie zoptymalizowany dla obwodów zasilania powietrzem o dużym przepływie w ciężkich warunkach.

   2. Podstawowa funkcja i zasada

     - Funkcja podstawowa: Konwertuj elektryczny sygnał sterujący na bezstopniowo regulowane ciśnienie powietrza w celu automatycznej i zdalnej regulacji ciśnienia

     - Zasada działania: elektropneumatyczny, proporcjonalny system sprzężenia zwrotnego w zamkniętej pętli. Wbudowany czujnik ciśnienia monitoruje ciśnienie wyjściowe w czasie rzeczywistym i automatycznie koryguje odchylenie, zapewniając wyjątkową dokładność sterowania i szybką reakcję

     - Stopień ochrony środowiska: IP65 pyłoszczelny i bryzgoszczelny, stabilna praca w trudnych warunkach warsztatu przemysłowego

Skrócona tabela referencyjna modeli serii High Flow

Uniwersalne Ogólne Specyfikacje Techniczne

     -- Odpowiedni płyn: Suche sprężone powietrze

     -- Maksymalne ciśnienie zasilania na wlocie: 1,0 MPa

     -- Temperatura otoczenia i średnia: -5 ~ +60 ℃

     --Zasilanie: DC24V ±10% (częściowe wersje obsługują DC12–15V)

     -- Pobór mocy: ≤4 W (modele wyposażone w komunikację)

     -- Monitoruj sygnał wyjściowy: analogowy liniowy DC1–5V z rzeczywistym ciśnieniem wyjściowym

     -- Opcje gwintu portu: gwint równoległy Rc / NPT / G, opcjonalnie szybkozłącza wtykowe

Typy sygnałów wejściowych i definicja przyrostka modelu

  1. Dostępne sygnały sterujące

     -- Wejście analogowe (główne): sygnał napięciowy DC 0–10 V, sygnał prądowy 4–20 mA

     -- Wielostopniowe ustawienie wstępne: 4-punktowa / 16-punktowa funkcja wstępnego ustawienia ciśnienia we/wy

     -- Komunikacja poprzez magistralę polową: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (wymaga dedykowanego akcesorium karty komunikacyjnej)

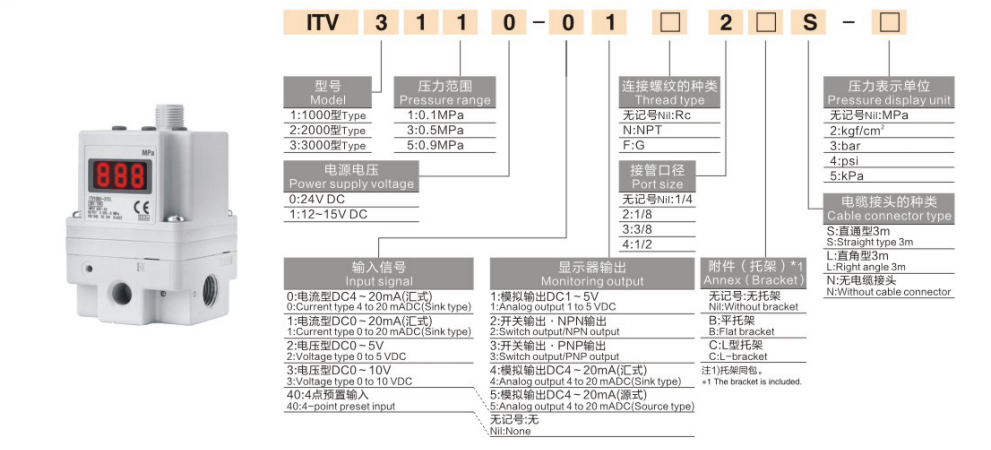

 2. Przykład kodu modelu: ITV2050-31F2BN3

     -- ITV2050: Seria ITV2000 o średnim przepływie

     -- 31: Gwint portu G1/4

     -- F: Płaski wspornik montażowy

     -- 2: Wejście napięcia analogowego DC0–10 V

Podstawowe zalety produktu

  1. Znacznie ulepszona wydajność przy wysokim przepływie

     -- Maksymalna przepustowość zwiększona około 5 razy w porównaniu ze standardową serią ITV o małym przepływie, doskonale spełniając wymagania dotyczące szybkiego ruchu posuwisto-zwrotnego cylindrów o dużej średnicy i wielocylindrowego sprzętu synchronicznego.

  2. Doskonała wysoka precyzja i długoterminowa stabilność

     - Dokładność kontroli w zakresie ± 1% pełnej skali, bardzo szybka reakcja i niewielkie wahania ciśnienia, idealne do precyzyjnego montażu, przetwarzania półprzewodników, automatycznego powlekania i innych linii produkcyjnych o wysokim standardzie.

  3. Kompaktowy, lekki, zoptymalizowany zarys

     -- Masa modelu ITV2100 zmniejszona o 19% w porównaniu z poprzednią generacją, elastyczny wspornik i montaż na podstawie w celu dopasowania do ograniczonej przestrzeni instalacyjnej.

  4. Przyjazna dla użytkownika inteligentna obsługa

     -- Wbudowany cyfrowy wyświetlacz LED o wysokiej jasności do wizualizacji wartości ciśnienia w czasie rzeczywistym; wyposażony w algorytm autodiagnostyki i wyjście alarmu o usterce, aby uprościć rozwiązywanie problemów i konserwację na miejscu.

Typowe scenariusze zastosowań przemysłowych

     -- Kontrola ciśnienia w cylindrach o dużym przepływie i siłownikach pneumatycznych: Maszyny pakujące, urządzenia do automatycznego dozowania i klejenia

     -- Wielostopniowe automatyczne przełączanie ciśnienia: sprzęt spawalniczy, stacje nitujące, systemy kontroli naprężenia folii i drutu

     -- Ultraprecyzyjne pneumatyczne pętle procesowe: produkcja półprzewodników, testy optyczne, precyzyjny sprzęt do automatyzacji medycznej

     -- Scentralizowana zdalna regulacja ciśnienia na zautomatyzowanych liniach produkcyjnych: zastąp wiele zestawów ręcznych regulatorów cyfrową kontrolą ciśnienia w jednym miejscu

Wytyczne dotyczące wyboru modelu

     -- Wybierz serię według wymaganego natężenia przepływu: ITV1100 dla mikromałych przepływów, ITV2100 dla uniwersalnego średniego przepływu, ITV3100 dla ciężkich urządzeń o wysokim przepływie

     -- Potwierdź regulowany zakres ciśnienia, aby w pełni pokryć wszystkie wymagania dotyczące ciśnienia roboczego procesu (opcjonalnie pełny zakres 0,005–0,9 MPa)

     -- Typ sygnału sterującego dopasowaniem: napięcie analogowe DC0–10 V jako wybór standardowy; wybierz dedykowaną kartę komunikacyjną, jeśli potrzebne jest cyfrowe sterowanie magistralą polową

     -- Potwierdź formę montażu: mocowanie do podstawy / mocowanie boczne / mocowanie na wsporniku w celu dopasowania do układu rurociągu powietrza na miejscu

Podsumowanie w jednym zdaniu

     Elektropneumatyczny zawór proporcjonalny SOLH ITV o wysokim przepływie realizuje bezstopniową cyfrową regulację ciśnienia za pomocą elektrycznych sygnałów sterujących, wyposażony w bardzo dużą przepustowość, ochronę przemysłową IP65 i wielorodzajowe interfejsy sygnałowe analogowe/fieldbus, służąc jako podstawowy element sterujący do zdalnej, precyzyjnej regulacji ciśnienia powietrza o dużej objętości we wszystkich zautomatyzowanych układach pneumatycznych.
