IR412-04-32 Precyzyjny regulator powietrza
  • IR412-04-32 Precyzyjny regulator powietrzaIR412-04-32 Precyzyjny regulator powietrza
  • IR412-04-32 Precyzyjny regulator powietrzaIR412-04-32 Precyzyjny regulator powietrza
  • IR412-04-32 Precyzyjny regulator powietrzaIR412-04-32 Precyzyjny regulator powietrza

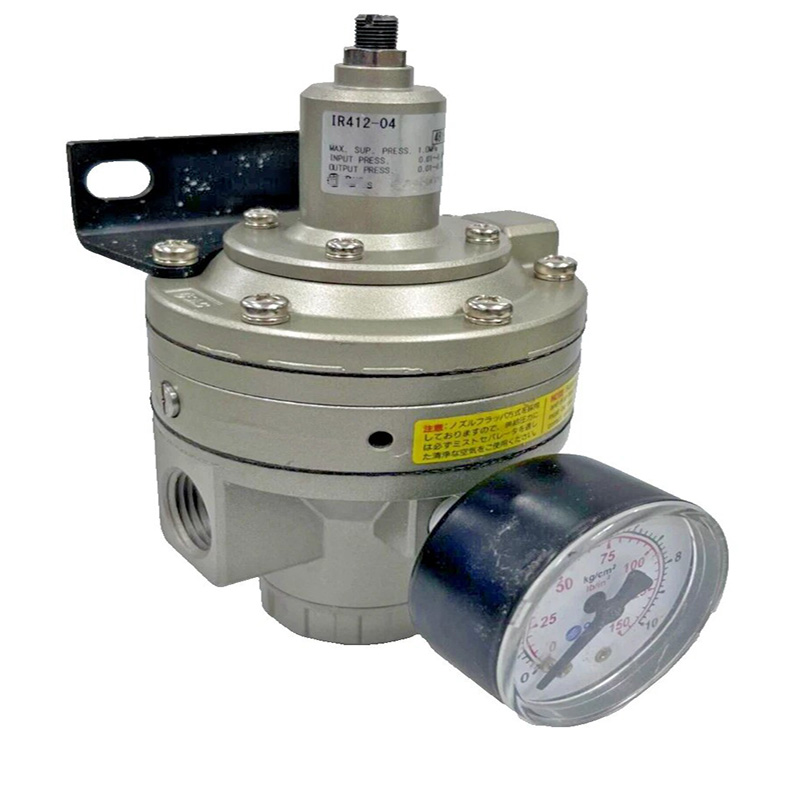

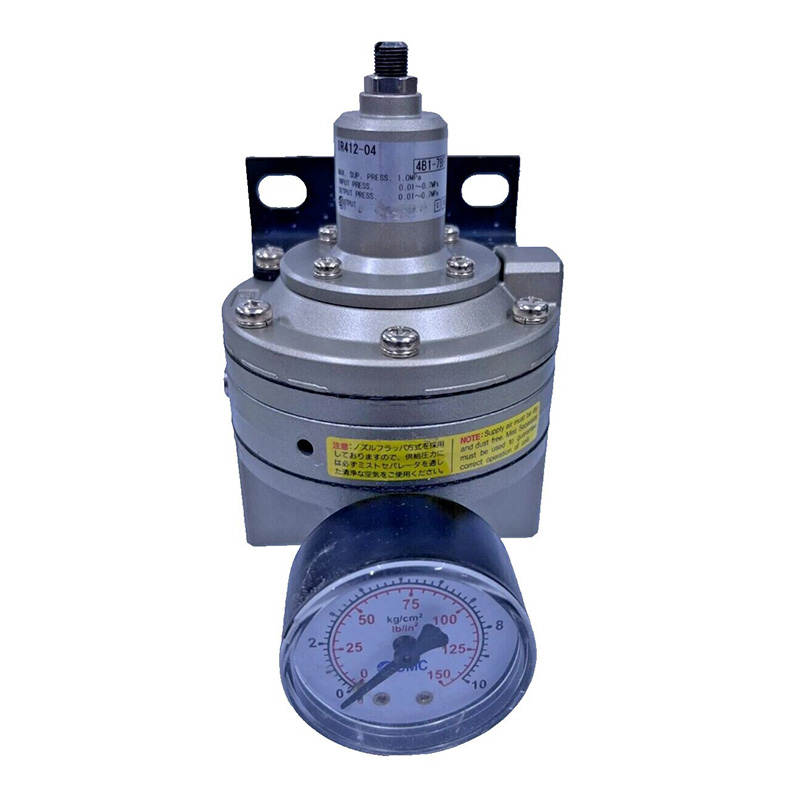

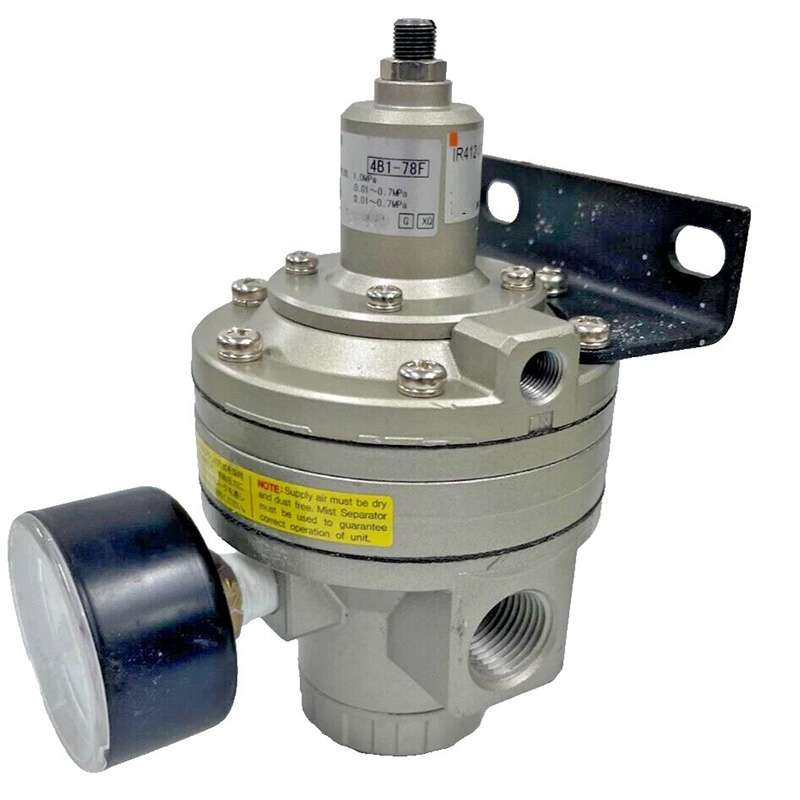

IR412-04-32 Precyzyjny regulator powietrza

Precyzyjny regulator SOLH IR412-04-X32 jest w pełni wymienny z równoważnymi modelami SMC. Ta dostosowana do potrzeb klienta wersja tylnego wydechu X32, wyposażona w konstrukcję nadmiarową dyszy i klapy z głównym portem Rc 1/2 cala, oferuje regulowany zakres ciśnienia 0,01 ~ 0,7 MPa i bardzo wysoką czułość 0,2% pełnej skali, przy stałym zużyciu powietrza mniejszym niż 1 l/min. Charakteryzuje się niezwykłym przepływem i wydajnością odciążania, a konstrukcja tylnego wydechu pozwala uniknąć zanieczyszczenia kurzem i mgłą olejową. Dostępny z mocowaniem na panelu lub wsporniku i opcjonalnym manometrem z przodu/tyłu, zapewnia ultrastabilne ciśnienie wyjściowe zapewniające precyzję dozowanie, kontrola napięcia folii baterii litowej, pozycjonowanie cylindrów o dużej średnicy i półprzewodnikowe systemy pneumatyczne do pomieszczeń czystych.

IR412-04-X32 Precyzyjny regulator sterowany pilotem

Marka: SOLH firmy Richge Technology (睿其格科技)


Przegląd produktu

     IR412-04-X32 należy do wielkoprzepływowego, sterowanego pilotem, precyzyjnego stabilizatora ciśnienia serii IR. Ten regulator jest przeznaczony do pneumatycznych warunków pracy o dużych wymaganiach, które wymagają ultrastabilnego ciśnienia wyjściowego i niewielkich wahań ciśnienia, pełnych wymiarów i wydajności wymiennych z oryginalną serią IR412 SMC.

1. Podstawowe specyfikacje techniczne

      --Nazwa serii: IR412 Precyzyjny regulator stabilizujący

      -- Kompletny model: IR412-04-X32

          · 04: Gwint głównego przyłącza Rc 1/2"

          · X32: Niestandardowa specjalna konfiguracja obejmująca tylny wylot, zwiększoną czułość i minimalne, stałe zużycie powietrza

     --Typ konstrukcji: precyzyjny regulator nadmiarowy sterowany pilotem

     --Odpowiednie medium: suche i czyste sprężone powietrze

     --Maksymalne ciśnienie robocze na wlocie: 1,0 MPa

     --Regulowany zakres ciśnienia: 0,01 ~ 0,7 MPa

     --Dokładność kontroli

        · Czułość: 0,2% pełnej skali

        · Powtarzalność: ±0,5% pełnej skali

     --Wydajność przepływu: maksymalna przepustowość, prawie dwukrotnie większa niż w modelu IR201

     --Wydajność spalin nadmiarowych: Nadciśnieniowy przepływ spalin 5 razy większy niż w przypadku konwencjonalnych precyzyjnych regulatorów

     --Stałe zużycie powietrza: bardzo niskie, poniżej 1 l/min

     --Temperatura pracy: -5 ℃ ~ + 60 ℃

     --Waga netto: ok. 1,0 kg

     --Opcje montażu: montaż panelowy lub montaż na wsporniku; manometr do montażu z przodu lub z tyłu

2. Zasada działania pilota klapy dyszy

     -- Etap ustawiania ciśnienia: Obróć pokrętło regulacji, aby ścisnąć wewnętrzną sprężynę i zamknąć kanał dyszy; powietrze pilotujące popycha główną szpulę, aby wyregulować ciśnienie wyjściowe.

     --Stabilny stopień regulacji: Ciśnienie wylotowe działa na membranę, aby zrównoważyć napięcie sprężyny, utrzymując stałe, ustawione ciśnienie.

     -- Etap usuwania nadciśnienia: Gdy ciśnienie za zaworem przekracza wartość docelową, membrana podnosi się, otwierając dyszę, ciśnienie pilota natychmiast spada, a zawór główny uwalnia nadmiar powietrza z dużą prędkością. Podstawowa zaleta: Połączona kontrola pilota i struktura odciążająca zapewnia bardzo szybką reakcję, stabilne ciśnienie wyjściowe i wyjątkową wydajność przy dużym przepływie.

3. Pełne wyjaśnienie kodu modelu (IR412-04-X32)

     --IR412: seria podstaw regulatora dużego kalibru o wysokiej precyzji

     --04: Specyfikacja głównego portu Rc 1/2"

     --X32: Niestandardowa wersja aktualizacji

        · Układ wydechu tylnego (wersja standardowa przyjmuje wydech przedni)

        · Poprawiona czułość reakcji

        · Konstrukcja o niskim, stałym zużyciu powietrza

4. Podstawowe zalety produktu

     --Najwyższa precyzja sterowania z czułością pełnej skali 0,2%, doskonale dopasowana kontrola napięcia, precyzyjne pozycjonowanie i sprzęt do dozowania płynów.

     --Duży port 1/2 cala zapewnia maksymalny przepływ, obsługując cylindry o dużej średnicy i pneumatyczne linie produkcyjne o dużym zużyciu paliwa.

     - Natychmiastowa korekta ciśnienia poprzez kanał nadmiarowy o dużej objętości, aby szybko wyeliminować wahania ciśnienia wyjściowego.

     --Energooszczędna konstrukcja ze stałym zużyciem powietrza poniżej 1 l/min w celu zmniejszenia długoterminowych kosztów operacyjnych.

     --Elastyczny układ instalacji; manometr i wspornik mocujący można zamontować z przodu lub z tyłu, w zależności od potrzeb.

     --X32 dostosowany tylny wydech zapobiega zanieczyszczeniu kurzem i mgłą olejową, aby utrzymać czyste środowisko pracy.

5. Typowe scenariusze zastosowań

     Precyzyjne linie do dozowania kleju i produkcji powłok przemysłowych Maszyny do kontroli naprężenia folii, drutu i tekstyliów dla przemysłu poligraficznego, baterii litowych i tekstylnego Sprzęt do szybkiego pozycjonowania cylindrów, prasy hydrauliczno-pneumatyczne i automatyka transferu Laboratoryjne przyrządy pomiarowe i obwody długotrwałego utrzymywania ciśnienia Półprzewodniki, montaż elektroniczny i precyzyjne platformy pneumatyczne do pomieszczeń czystych

Porównanie wydajności modelu: IR412 VS IR201 VS ARJ310

Parametr
IR412-04-X32
IR201-02
ARJ310
Wątek portu
RC 1/2"
RC 1/4"
M5 / Rc 1/8"
Poziom przepływu
Maksymalnie duży przepływ
Średni przepływ
Mini niski przepływ
Czułość sterowania
0,2% FS
0,5% FS
1% FS
Struktura jazdy
Obsługiwany pilotem
Obsługiwany pilotem
Tłok bezpośredniego działania
Pozycjonowanie produktu
Ultraprecyzyjne sterowanie o dużym przepływie
Ogólne standardowe regulacje dotyczące precyzji
Kompaktowa miniaturowa regulacja niskiego przepływu
Główna aplikacja
Precyzyjny sprzęt przemysłowy o wysokim przepływie
Zwykłe precyzyjne obwody automatyki
Miniaturowe przyrządy i mikrosiłowniki o wąskiej przestrzeni

Podsumowanie w jednym zdaniu

     IR412-04-X32 to zgodny z SMC precyzyjny regulator pilotażowy dużego kalibru, wyposażony w dostosowany do potrzeb tylny wylot X32 i wyjątkowo niskie zużycie powietrza, służący jako najlepsze rozwiązanie w zakresie kontroli ciśnienia w systemach precyzyjnego dozowania o wysokim przepływie, regulacji naprężenia i automatyzacji pozycjonowania.
