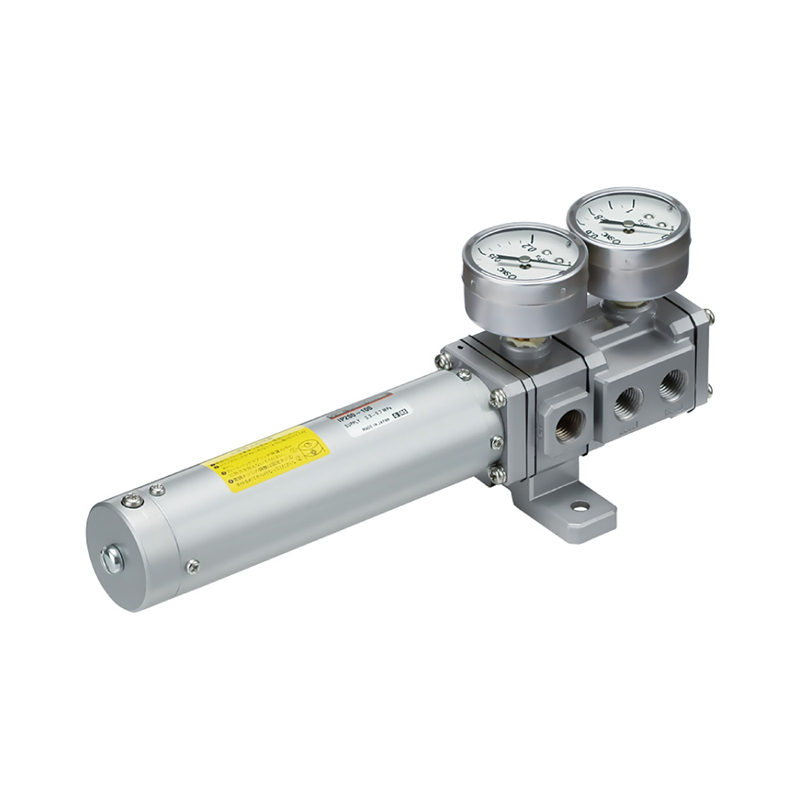

Pneumatyczny pozycjoner siłownika sterującego serii IP200

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria IP200 wprowadzona na rynek pod marką SOLH firmy Richge Technology to pneumatyczny pozycjoner siłownika sterującego. Zapewnia wysoce precyzyjną, proporcjonalną kontrolę położenia standardowych cylindrów, liniowo przekształcając pneumatyczny sygnał sterujący 0,02 ~ 0,1 MPa na precyzyjne przemieszczenie tłoczyska cylindra. W pełni napędzany powietrzem, bez zasilania, jest iskrobezpiecznym rozwiązaniem do pozycjonowania w środowiskach przemysłowych zagrożonych wybuchem.

Podstawowe specyfikacje techniczne

    1. Podstawowe parametry

     -- Kompatybilne cylindry: średnica otworu ≥ Ø50 mm, skok 25 ~ 300 mm (możliwość dostosowania co 1 mm)

     - Zasada sterowania: Serwomechanizm dyszy i klapki oparty na teorii równowagi sił

     -- Ciśnienie powietrza nawiewanego (SUP): 0,3 ~ 0,7 MPa

     -- Wejściowy sygnał sterujący (IN): Standardowy sygnał pneumatyczny 0,02 ~ 0,1 MPa

     -- Temperatura otoczenia i średnia: -5 ℃ ~ + 60 ℃ (wersja standardowa)

     -- Gwint portu: Port główny Rc1/4; przyłącze manometru Rc1/8

     -- Waga netto: ok. 700 g (w oparciu o model o skoku 100 mm) Wskaźnik dokładności sterowania · Czułość: ≤ 0,5% pełnej skali

     --Liniowość: ≤ ±2% pełnej skali

     -- Histereza: ≤ 1% pełnej skali

     -- Powtarzalność: ≤ ±1% F.S.2.

Zasada działania równowagi sił

     -- Sygnał wejściowy: Sygnał sterowania pneumatycznego wchodzi do portu IN i popycha membranę wejściową.

     -- Wzmocnienie serwa: Przesunięcie membrany zmienia luz względem dyszy, aby wyregulować przeciwciśnienie, napędzając wewnętrzną szpulę w celu przełączania obwodów powietrza.

     -- Uruchamianie cylindra: Wylot sprężonego powietrza przez porty OUT1 / OUT2 w celu wysunięcia lub wsunięcia cylindra dwustronnego działania.

     -- Sprzężenie zwrotne położenia: Ruch skoku cylindra odciąga membranę sprzężenia zwrotnego przez korbowód i sprężynę sprzężenia zwrotnego, aby osiągnąć równowagę sił z sygnałem wejściowym; szpula powraca do pozycji neutralnej, aby dokładnie zablokować cylinder w pozycji docelowej.

Definicja kodu modelu (IP200-XXX-YY)

     -- IP200: Kod serii podstawowej

     -- XXX: Skok znamionowy (25/50/100/150/200/250/300 mm)

     --YY Opcjonalny przyrostek: Brak przyrostka: Model standardowy ze sprężyną sprzężenia zwrotnego ze stali węglowej -T: Wyposażony w sprężynę sprzężenia zwrotnego ze stali nierdzewnej -XN: Wersja niskotemperaturowa (-30°C ~ +60°C) -XZ: Wersja wysokotemperaturowa (-5°C ~ +80°C)

Przykład: IP200-200-T → skok 200 mm, sprężyna zwrotna ze stali nierdzewnej.

Definicja portu

     -- SUP: Wejście głównego zasilania powietrzem (0,3 ~ 0,7 MPa)

     -- IN: wejście sygnału sterowania pneumatycznego (0,02 ~ 0,1 MPa)

     -- OUT1 / OUT2: Podwójne porty wyjściowe dla cylindra dwustronnego działania

     -- PRZYKŁAD: Port wydechowy

     -- Manometr: dedykowany port do montażu manometru

Podstawowe zalety produktu

     -- Precyzyjne pozycjonowanie pneumatyczne w wykonaniu przeciwwybuchowym Porównywalna dokładność pozycjonowania serwomechanizmów elektrycznych; w pełni zasilane powietrzem, bez elementów elektrycznych, iskrobezpieczne dla łatwopalnych i wybuchowych stref roboczych.

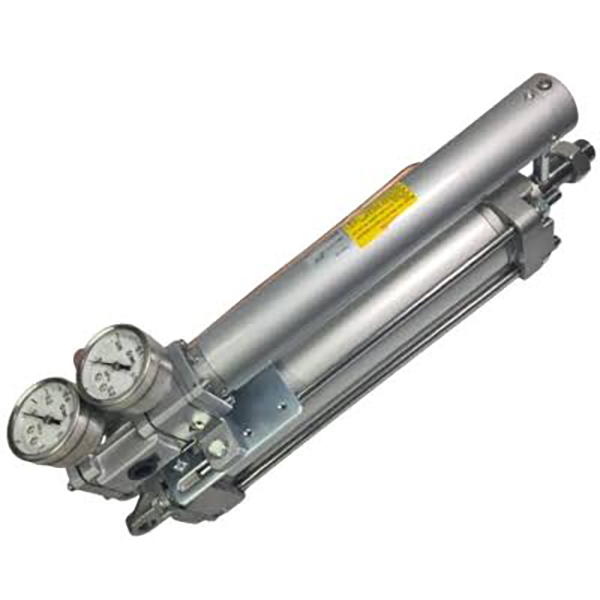

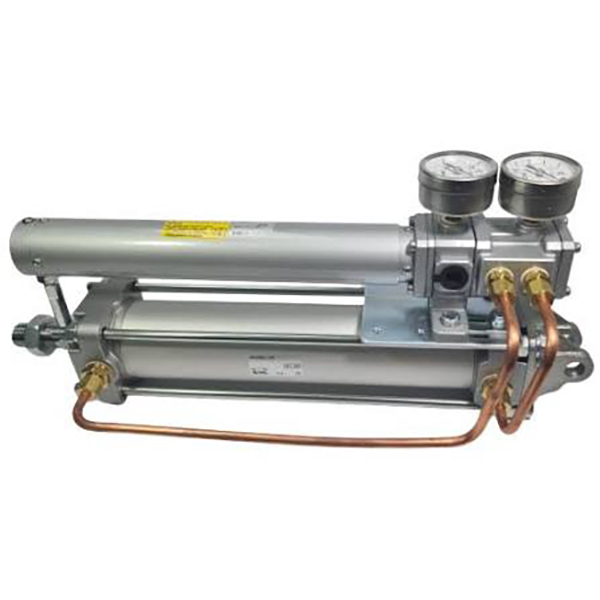

     -- Kompaktowa, zintegrowana konstrukcja typu „wszystko w jednym” Zintegrowana konstrukcja jednostki do bezpośredniego montażu na standardowych cylindrach, upraszcza instalację na miejscu i procedury rutynowej konserwacji.

     -- Wygodny projekt kalibracji Wbudowana niezależna śruba regulacji zera i śruba regulacji zakresu do szybkiej kalibracji na miejscu bez dodatkowych narzędzi.

     -- Wiele opcji materiałowych zapewniających odporność na korozję Sprężyna zwrotna dostępna w wersjach ze stali węglowej lub stali nierdzewnej, aby dostosować się do wilgotnych, korozyjnych środowisk warsztatowych.

     -- Wersje niestandardowe o szerokim zakresie temperatur Modele standardowe, niskotemperaturowe i wysokotemperaturowe, opcjonalne, spełniające złożone warunki przemysłowe o zmiennej temperaturze.

Typowe scenariusze zastosowań

     -- Stanowiska precyzyjnego pozycjonowania: urządzenia do cięcia, wtłaczania, powlekania i automatycznego transportu materiałów

     -- Kontrola procesów przemysłowych: regulacja otwarcia zaworów, kontrola naprężenia wstęgi i systemy korekcji krawędzi wstęgi

     - Specjalne trudne warunki: przeciwwybuchowy, pyłoszczelny i wodoodporny sprzęt dla zakładów chemicznych i maszyn górniczych

     -- Jednostka rdzenia serwa pneumatycznego: Służy jako centralny element sterujący w pełni pneumatycznych systemów pozycjonowania serwo

Wytyczne dotyczące obsługi i instalacji

     -- Wymagania dotyczące źródła powietrza: Powietrze nawiewane musi być suche i czyste z dokładnością filtracji ≤5 μm, aby zapobiec blokowaniu dyszy i błędom w pozycjonowaniu.

     -- Kalibracja odniesienia: Pełna regulacja zera i zakresu przy standardowym ciśnieniu zasilania 0,5 MPa w celu uzyskania optymalnej wydajności liniowej.

     -- Kierunek montażu: umożliwia instalację pod dowolnym kątem; unikać układu montażowego, który powoduje gromadzenie się skroplonej wody wewnątrz wewnętrznego zespołu urządzenia.

Podsumowanie w jednym zdaniu

     Pneumatyczny pozycjoner serwo z dyszą i klapą SOLH IP200 liniowo konwertuje sygnał powietrza 0,02 ~ 0,1 MPa na precyzyjne przemieszczenie cylindra, charakteryzując się wysoką dokładnością pozycjonowania, pracą w trybie tylko powietrza z zabezpieczeniem przeciwwybuchowym, kalibracją z możliwością regulacji zera/zakresu i niestandardowymi opcjami wielotemperaturowymi, idealna proporcjonalna jednostka sterująca pozycjonowaniem dla przeciwwybuchowego sprzętu chemicznego, górniczego i precyzyjnej automatyki.
