Ręczny zawór suwakowy 3/2-drogowy serii HSV | Prosty przełącznik suwakowy źródła pneumatycznego

Marka: SOLH firmy Richge Technology | 3/2-drożny, samoblokujący ręczny zawór suwakowy do ręcznego włączania i wyłączania obwodu pneumatycznego oraz usuwania nadmiaru ciśnienia

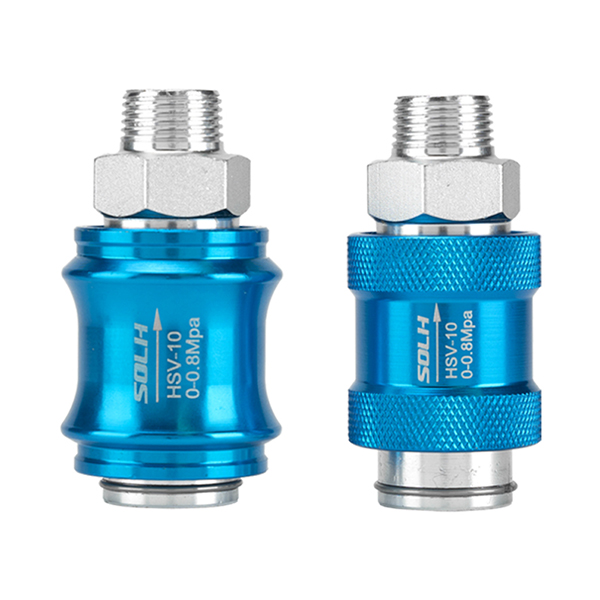

1. Przegląd produktu

     Seria SOLH HSV to standardZawór pneumatyczny 3/2-drogowy z suwakiem ręcznym z prostą tuleją typu push-pull, w pełni zgodny ze specyfikacjami serii AirTAC HSV i uniwersalnie wymienny z odpowiednikami modeli krajowych. Przyjmując konstrukcję samoblokującą bez sprężyny, realizuje dopływ powietrza poprzez pchanie do przodu i wylot nadmiaru ciśnienia poprzez ciągnięcie do tyłu. Dzięki wbudowanemu układowi układu wydechowego zawór natychmiastowo usuwa ciśnienie resztkowe z tylnych rurociągów podczas zamykania. Jest profesjonalnie stosowany jako ręczny wyłącznik główny do obwodów odgałęzień pneumatycznych i zawór bezpieczeństwa odcinający dopływ powietrza do konserwacji sprzętu, charakteryzujący się stabilnym samoblokowaniem i bezpiecznym działaniem nadmiarowym ciśnienia.

  1.1 Logika i zasada działania głównego portu powietrznego

     • Definicja portu lotniczego: P (wlot powietrza), A (wylot roboczy), R (wbudowany wylot)

     • Stan normalnie zamknięty: Obwód P-A odłączony, obwód A-R otwarty dla ciągłego wywiewu

     • Działający stan push: Obwód P-A podłączony do zasilania powietrzem, obwód A-R zamknięty w celu utrzymania ciśnienia

     • Funkcja operacyjna: Tuleja osiowa typu push-pull z mechaniczną konstrukcją samoblokującą, brak odchyleń pozycji po zwolnieniu rąk

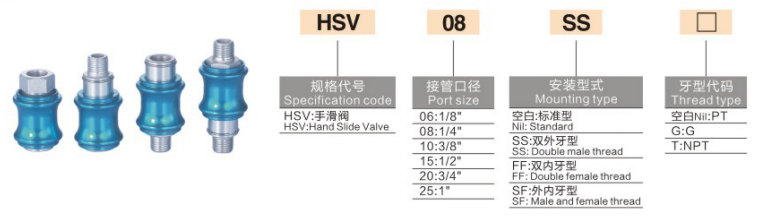

2. Zasady kodowania modeli i specyfikacje gwintów

  Logika kodowania: HSV [Rozmiar portu] - [Kod struktury gwintu] + [Kod typu gwintu]

 2.1 Specyfikacja rozmiaru portu

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Kod przyrostka struktury wątku

     • SF: Konstrukcja standardowa, jeden koniec z gwintem zewnętrznym + jeden koniec z gwintem wewnętrznym (najpopularniejszy model)

     • SS: Podwójny gwint zewnętrzny na obu końcach

     • FF: Podwójny gwint wewnętrzny na obu końcach

  2.3 Kod typu gwintu

     • Domyślny: Gwint stożkowy PT

     • G: Brytyjski standardowy gwint równoległy

     • T: NPT amerykański standardowy gwint stożkowy

  Przykład modelu: HSV08-SF | Port G1/4, standardowy ręczny zawór suwakowy z jednym gwintem zewnętrznym i jednym gwintem wewnętrznym, najczęściej stosowana specyfikacja na rynku

 2.4 Parametry specyfikacji głównego nurtu pełnej serii

3. Podstawowe parametry techniczne

4. Zalety rdzenia strukturalnego

     • Instalacja prosta w linii: Zaprojektowany do łączenia szeregowego w odgałęzieniach rurociągów pneumatycznych, nie wymaga podstawy, może być bezpośrednio gwintowany i instalowany pośrodku rur powietrznych, co zapewnia prosty i oszczędzający miejsce układ.

     • Bezpieczna logika 3/2-drogowa z reduktorem ciśnienia: Pociągnąć, aby odciąć dopływ powietrza i uwolnić całe ciśnienie resztkowe z tylnych cylindrów i rurociągów; naciśnij, aby przywrócić dopływ powietrza i utrzymanie ciśnienia. Skutecznie eliminuje ryzyko wystąpienia ciśnienia resztkowego podczas konserwacji sprzętu.

     • Niezawodne działanie samoblokujące: Mechaniczna samoblokująca konstrukcja pozycjonująca, brak resetu sprężyny, stabilne pozycjonowanie po pracy, brak przypadkowego przemieszczenia lub wycieku powietrza.

     • Zróżnicowane dopasowanie gwintów: Opcjonalne różne struktury i typy gwintów, doskonale kompatybilne z szybkozłączkami, złączami z gwintem wewnętrznym i rurami powietrznymi KQ2, co zapewnia elastyczny montaż na miejscu.

     • Trwała konstrukcja antykorozyjna: Korpus z twardego anodyzowanego aluminium i szpula ze stali nierdzewnej zapewniają odporność na zużycie, utlenianie i długoterminową stabilną pracę w złożonych środowiskach.

5. Rozróżnienie wyboru: ręczny zawór suwakowy HSV vs ręczny zawór obrotowy 4HV

6. Typowe scenariusze zastosowań

     • Sterowanie odgałęzieniem pojedynczego cylindra: Instalowany pomiędzy źródłem powietrza a zaworem elektromagnetycznym w celu ręcznego odcięcia powietrza i obniżenia ciśnienia resztkowego na potrzeby wyłączania i konserwacji sprzętu.

     • Główne odcięcie powietrza w urządzeniu: Montowany na głównym rurociągu wlotu powietrza sprzętu narzędziowego w celu ogólnego szybkiego obniżenia ciśnienia i bezpiecznego wyłączania.

     • Przełączanie obwodu próżniowego: Stosowany w obwodach odgałęzionych pompy próżniowej do ręcznego sterowania start-stop; pociągnij zawór, aby szybko uwolnić podciśnienie i zapewnić bezpieczną pracę.

Podsumowanie w jednym zdaniu

     Seria SOLH HSV to samoblokujący, prosty, ręczny zawór suwakowy 3/2 z wbudowaną funkcją nadmiaru ciśnienia. Charakteryzujący się pracą bez smarowania, zróżnicowanymi opcjami gwintów i bezpieczną logiką wylotu pod ciśnieniem resztkowym, jest to standardowy ręczny zawór przełączający źródło powietrza do konserwacji obwodu pneumatycznego i sterowania odgałęzieniem.
