Siłownik beztłoczyskowy ze sprzęgłem magnetycznym serii CY3 | Typ montażu bezpośredniego CY3B Basic / CY3R

Siłownik beztłoczyskowy ze sprzęgłem magnetycznym serii CY3 | Typ montażu bezpośredniego CY3B Basic / CY3R

Marka: SOLH firmy Richge Technology

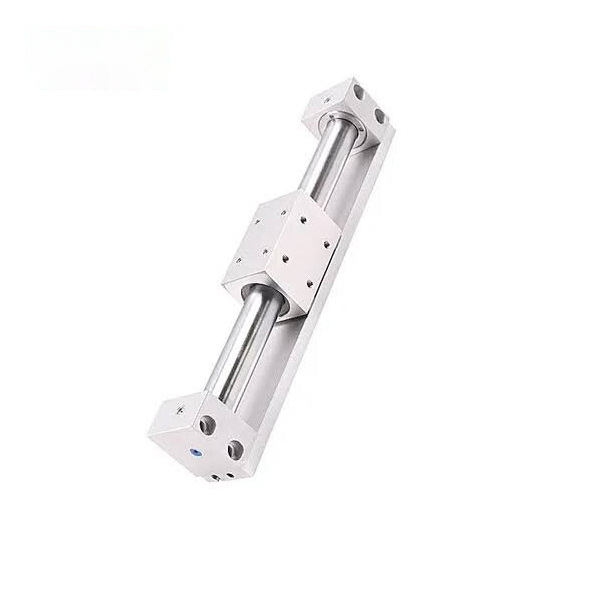

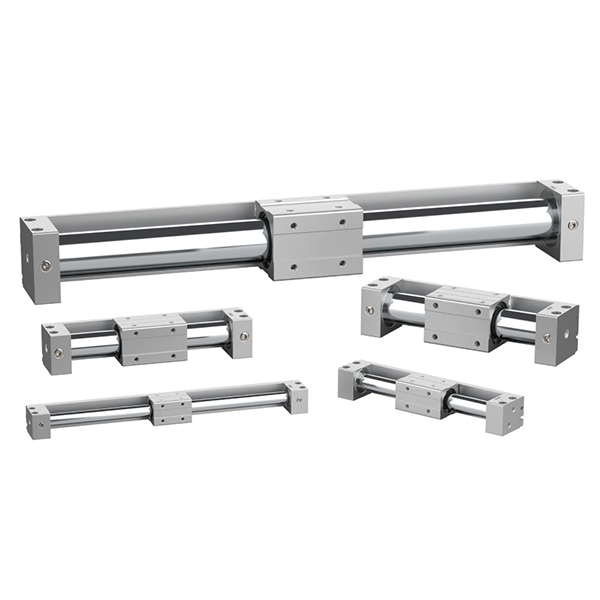

CY3R

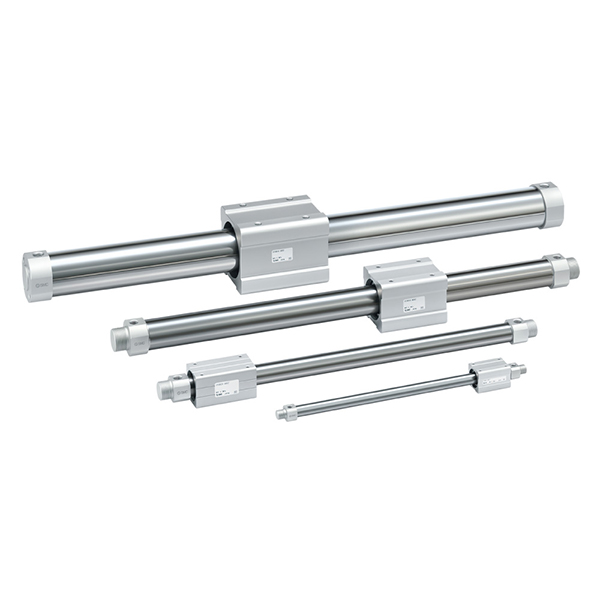

CY3B

Przegląd produktu

     Seria SOLH CY3 to ulepszony cylinder beztłoczyskowy ze sprzęgłem magnetycznym, oparty na klasycznej serii SMC CY1, podzielony na dwa główne modele: podstawowy typ CY3B bez powierzchni montażowej i typ CY3R do montażu bezpośredniego. Przyjmuje całkowicie zamkniętą magnetyczną, bezdotykową strukturę przekładni, realizując synchroniczny ruch wewnętrznego tłoka i zewnętrznego stołu przesuwnego poprzez silne sprzężenie magnetyczne. Charakteryzuje się zerowym wyciekiem, pracą bez pyłu i zanieczyszczeń, bardzo długim skokiem i kompaktową instalacją, dzięki czemu ma szerokie zastosowanie w scenariuszach jazdy liniowej na duże odległości, przy lekkim i średnim obciążeniu. Dzięki zakresowi średnic od φ6 do φ63 mm i maksymalnemu skokowi 5000 mm oszczędza on 50% przestrzeni montażowej w porównaniu z tradycyjnymi cylindrami z drążkiem kierowniczym i służy jako preferowane czyste rozwiązanie napędowe o długim skoku dla zautomatyzowanych linii produkcyjnych o wysokim standardzie.

Podstawowe pozycjonowanie i cechy konstrukcyjne

• Przekładnia ze sprzęgłem magnetycznym i praca bez wycieków: Tłok i stół przesuwny wykorzystują synchroniczny napęd magnetyczny z całkowicie zamkniętą konstrukcją cylindra. Żadne tłoczysko nie wystaje na zewnątrz, co zapewnia całkowitą szczelność, brak wycieków i zanieczyszczenie pyłem. Doskonale sprawdza się w rygorystycznych środowiskach produkcyjnych, takich jak przetwórstwo żywności, sprzęt medyczny i elektronika półprzewodnikowa.

• Ulepszona wersja CY1 o zwiększonej trwałości: W porównaniu z tradycyjną serią CY1, długość pierścienia odpornego na zużycie jest zwiększona o 70%, skutecznie poprawiając nośność i stabilność ślizgową. Wbudowany element ustalający smar w pyłoszczelnym pierścieniu tworzy trwałą ochronną warstwę smarującą, zmniejszając minimalne ciśnienie robocze do 0,12 MPa i znacznie wydłużając żywotność. Z wyjątkiem specyfikacji φ6, wszystkie pozostałe modele zachowują te same wymiary montażowe co CY1 w celu bezpośredniej wymiany i modernizacji.

• Minimalistyczna struktura typu podstawowego CY3B: Gładka lufa cylindra nie ma zarezerwowanej powierzchni montażowej i do zamocowania wymaga dwustronnych wsporników wsporczych. Stół przesuwny nie jest wyposażony we wbudowaną konstrukcję prowadzącą, dlatego wymagane są zewnętrzne prowadnice liniowe lub pręty prowadzące, aby zapobiec obciążeniu mimośrodowemu i uszkodzeniu odsprzęgania magnetycznego.

• Standardowy bufor gumowy i opcjonalna specyfikacja dużej prędkości: Wbudowane dwustronne bufory gumowe pochłaniają uderzenia podczas pracy i redukują hałas podczas pracy, zapewniając stabilną konwencjonalną pracę cykliczną. Opcjonalna specyfikacja X160 o dużej prędkości obsługuje maksymalną prędkość roboczą 1500 mm/s, aby dostosować się do szybko zmieniających się warunków pracy o wysokiej częstotliwości.

• Wygodna instalacja przełącznika magnetycznego: Wstępnie zarezerwowane rowki przełączników po obu stronach korpusu cylindra są kompatybilne z przełącznikami magnetycznymi serii D-M9, zapewniając elastyczne i dokładne sprzężenie zwrotne położenia w czasie rzeczywistym dla pozycjonowania skoku.

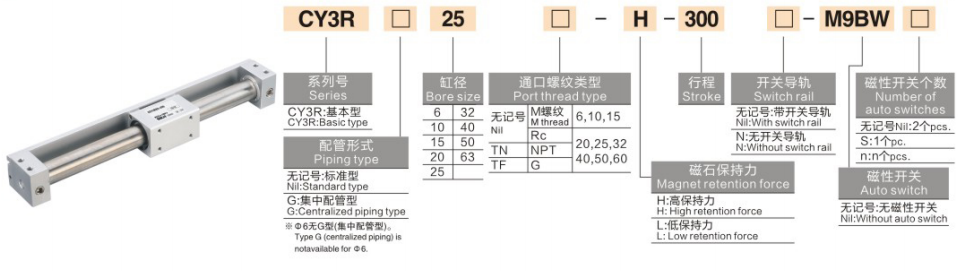

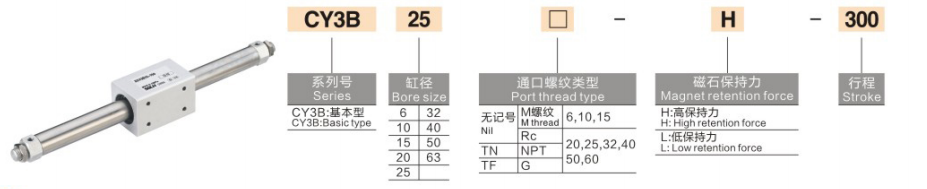

Kompletna reguła kodowania modelu

1.Przykłady modeli: CY3B20-500 | CY3B40-800-M9PL

2. Przykłady standardowych zamówień

• CY3B20-500: średnica 20 mm, skok 500 mm, typ podstawowy bez przełącznika magnetycznego

• CY3B40-800-M9PL: średnica 40 mm, skok 800 mm, typ podstawowy z magnetycznym przełącznikiem położenia

Podstawowe dane techniczne (20 ℃ stan standardowy)

1 Podstawowe specyfikacje ogólne

• Tryb pracy: Dwustronne sprzęgło magnetyczne, bezdotykowa przekładnia

• Płyn roboczy: Sprężone powietrze (standard pracy bezolejowej)

• Temperatura otoczenia: 5 ~ 60 ℃ (bez środowiska zamarzania)

• Zakres ciśnienia roboczego: 0,12 ~ 0,7 MPa; Ciśnienie próbne: 1,0 MPa

• Prędkość robocza: 50~500mm/s (standardowo); maks. 1500 mm/s (opcjonalna specyfikacja dużej prędkości X160)

• Tryb buforowy: Standardowy dwustronny bufor gumowy

• Magnetyczna siła trzymania: 19,6~2450N (zwiększa się wraz z rozmiarem otworu)

2 Wykres kluczowych parametrów wydajności (@0,5 MPa)

Podstawowe wytyczne dotyczące konfiguracji i wyboru

1 Wybór rozmiaru otworu na podstawie obciążenia i ciągu

• φ6~φ15 (mikro-lekkie obciążenia): Nadaje się do obciążeń ≤2,5 kg, przeznaczony do precyzyjnego przenoszenia małych elementów w sprzęcie elektronicznym i medycznym z krótkim skokiem.

• φ20~φ32 (ogólne lekkie obciążenia): Dostosowany do lekkiego obciążenia 4 ~ 10 kg, idealny do konwencjonalnego pchania i ciągnięcia o długim skoku (≤1000 mm) na ogólnie zautomatyzowanych liniach produkcyjnych.

• φ40~φ63 (średnie obciążenie): Nadaje się do scenariuszy średniego obciążenia 16 ~ 40 kg, idealnie nadaje się do ciężkiej obsługi z długimi skokami i pracy cyklicznej z wysoką częstotliwością w przemyśle spożywczym i opakowaniowym.

2 Wybór układu skoku i prowadzenia

• Zakres udaru: Standardowy skok obejmuje 50 ~ 1000 mm; wydłużony, bardzo długi skok do 5000 mm dla specjalnych wymagań w zakresie jazdy na długich dystansach.

• Obowiązkowy projekt prowadnic zewnętrznych: Typ podstawowy CY3B nie ma wbudowanej konstrukcji prowadzącej. Zewnętrzne liniowe szyny ślizgowe lub pręty prowadzące muszą być wyposażone w elementy umożliwiające utrzymanie obciążenia i zapobieganie odsprzęgnięciu magnetycznemu spowodowanemu mimośrodowym odchyleniem siły.

• Standardowa metoda mocowania: Mocowane za pomocą opcjonalnych wsporników dwukońcowych z zawieszonym korpusem cylindra i zerowym tarciem stykowym, zapewniającym stabilną pracę sprzęgła magnetycznego.

3 Wybór konfiguracji środowiska i funkcjonalności

• Priorytet Czystego Środowiska: Konstrukcja pozbawiona wycieków i zanieczyszczeń dostosowuje się do rygorystycznych, wolnych od pyłu i sterylnych warunków pracy w przemyśle spożywczym, medycznym i półprzewodników elektronicznych.

• Aktualizacja warunków pracy przy dużych prędkościach: Wybierz opcjonalną specyfikację X160 o dużej prędkości (maks. 1500 mm/s), wyposażoną w zewnętrzne bufory hydrauliczne, aby wyeliminować uderzenia przy dużej prędkości i zapewnić stabilną pracę.

• Precyzyjne sprzężenie zwrotne pozycji: Wyposaż w przełączniki magnetyczne serii D-M9, aby uzyskać dwupunktowe lub wielopunktowe dokładne pozycjonowanie skoku i sygnał zwrotny.

CY3B kontra CY3R | Porównanie różnic modeli

Typowe scenariusze zastosowań przemysłowych

• Transfer materiałów do pomieszczeń czystych: Bezszczelna i pozbawiona pyłu struktura sprzęgła magnetycznego jest idealna do transportu materiałów na duże odległości w warsztatach elektronicznych, półprzewodnikowych i medycznych, wolnych od pyłu, bez zanieczyszczania czystego środowiska.

• Linie do pakowania żywności i napojów: Odporny na rdzę cylinder ze stali nierdzewnej z łatwą do czyszczenia powierzchnią dostosowuje się do higienicznych standardów produkcji, nadaje się do przemieszczania lekkich i średnio obciążonych przedmiotów o długim skoku w sprzęcie do przetwarzania żywności.

• Prowadzenie drzwi i pokryw wyposażenia: Konstrukcja bez przedłużenia pręta oszczędza przestrzeń zewnętrzną, doskonale sprawdzająca się w kompaktowym napędzie otwierania i zamykania o długim skoku zautomatyzowanych drzwi ochronnych i pokryw ekranujących.

• Platforma precyzyjnego pozycjonowania o długim skoku: Współpracuje z zewnętrznymi, precyzyjnymi szynami prowadzącymi, aby osiągnąć stabilną, powtarzalną dokładność pozycjonowania, odpowiednią do precyzyjnego pozycjonowania na duże odległości 1 ~ 2 m i cyklicznego przenoszenia linii montażowych.

• Oszczędzający miejsce zamiennik cylindrów z drążkiem kierowniczym: Rozwiązuje problem zajmowania przestrzeni przez tradycyjne cylindry z drążkiem kierowniczym w scenariuszach o długim skoku (> 500 mm), redukując całkowitą przestrzeń instalacyjną sprzętu o 50% w przypadku kompaktowej konstrukcji sprzętu.

Przewodnik szybkiego wyboru w trzech krokach

1. Potwierdzenie rozmiaru otworu: Oblicz wymagany ciąg na podstawie ciężaru ładunku ze współczynnikiem bezpieczeństwa ≥2. Zalecane zasady: ≤2,5kg → φ15; 4 ~ 10 kg → φ32; 16 ~ 40 kg → φ63.

2. Potwierdzenie specyfikacji skoku: Wybierz standardowy skok 50 ~ 1000 mm dla konwencjonalnych wymagań; wybierz rozszerzoną specyfikację dla bardzo długiego skoku do 5000 mm.

3. Dopasowanie konfiguracji funkcjonalnej: Wybór priorytetu zapewniający czyste, wolne od zanieczyszczeń warunki pracy; aktualizacja do wersji szybkiej X160 + bufor hydrauliczny zapewniający szybką pracę; dodaj przełączniki magnetyczne serii D-M9 do wykrywania położenia w czasie rzeczywistym.

Podsumowanie w jednym zdaniu

     Siłownik beztłoczyskowy ze sprzęgłem magnetycznym serii SOLH CY3 to ulepszony, czysty, bezolejowy siłownik CY1, charakteryzujący się zerowym wyciekiem, bardzo długim skokiem 5000 mm, niskim ciśnieniem rozruchowym i podwójnymi typami montażu, służący jako optymalne, oszczędzające miejsce rozwiązanie liniowego napędu o długim skoku dla lekkich i średnich obciążeń czystych urządzeń automatyki.
