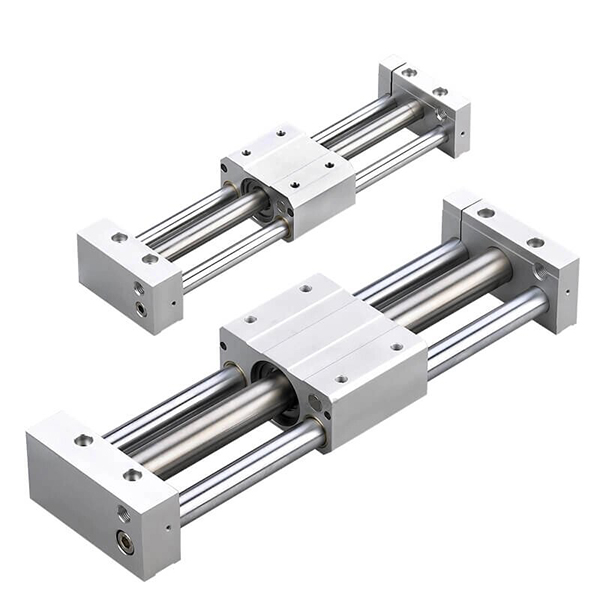

Siłownik beztłoczyskowy ze sprzęgłem magnetycznym serii CY1 | Klasyczny model bazy ekonomicznej

Marka: SOLH firmy Richge Technology

CY1S
CY1L

Przegląd produktu

     Seria SOLH CY1 to klasyczny i ekonomiczny cylinder beztłoczyskowy ze sprzęgłem magnetycznym, będący podstawowym poprzednikiem ulepszonej serii CY3. Przyjmuje bezdotykową magnetyczną synchroniczną strukturę napędową, w której wewnętrzny tłok i zewnętrzny stół przesuwny poruszają się jednocześnie pod wpływem silnej siły magnetycznej. Charakteryzując się całkowicie zamkniętą pracą, zerowymi wyciekami, zwartą konstrukcją i opłacalną wydajnością, jest przeznaczony do zastosowań w napędach liniowych od lekkich do średnich obciążeń i o średnim skoku. Dzięki zakresowi otworów od φ6 do φ63 mm, standardowemu skokowi do 1000 mm i maksymalnemu skokowi wydłużonemu 1500 mm, seria ta obejmuje różnorodne modele prowadnic, aby sprostać wymaganiom wielu scenariuszy, co czyni ją preferowanym niedrogim, czystym siłownikiem beztłoczyskowym do ogólnych zautomatyzowanych linii produkcyjnych.

Podstawowe pozycjonowanie i cechy konstrukcyjne

• Napęd ze sprzęgłem magnetycznym i czysta wydajność zerowego wycieku: Wbudowane magnesy trwałe o dużej wytrzymałości na tłoku i stole przesuwnym realizują niemechaniczną transmisję synchroniczną. Całkowicie zamknięta lufa cylindra eliminuje wycieki powietrza i emisję pyłu, całkowicie dostosowując się do rygorystycznych, czystych środowisk pracy w przemyśle elektronicznym, sprzęcie medycznym i przetwórstwie spożywczym.

• Klasyczna struktura podstawowa i wysoka wydajność kosztowa: Przyjmując minimalistyczną konstrukcję mechaniczną z mniejszą liczbą komponentów, seria CY1 skutecznie zmniejsza koszty produkcji i oferuje wyższą konkurencyjność kosztową niż zmodernizowana seria CY3. Podstawowy model CY1B nie ma zintegrowanej powierzchni montażowej i do instalacji wymaga podwójnych wsporników wsporczych. Wyposażony w podstawową konfigurację pierścienia odpornego na zużycie i pierścień pyłoszczelny, charakteryzuje się minimalnym ciśnieniem roboczym 0,18 MPa i nieco krótszą żywotnością, ale w pełni przystosowaną do konwencjonalnych standardowych warunków pracy.

• Zróżnicowane modele instrumentów pochodnych dla pełnego pokrycia: Pełna oferta produktów obejmuje wiele typów prowadnic, dostosowanych do różnych wymagań w zakresie precyzji i obciążenia:

• CY1B: Typ podstawowy bez konstrukcji prowadzącej i powierzchni montażowej, wymagający zewnętrznych szyn prowadzących i wsporników dwustronnych.

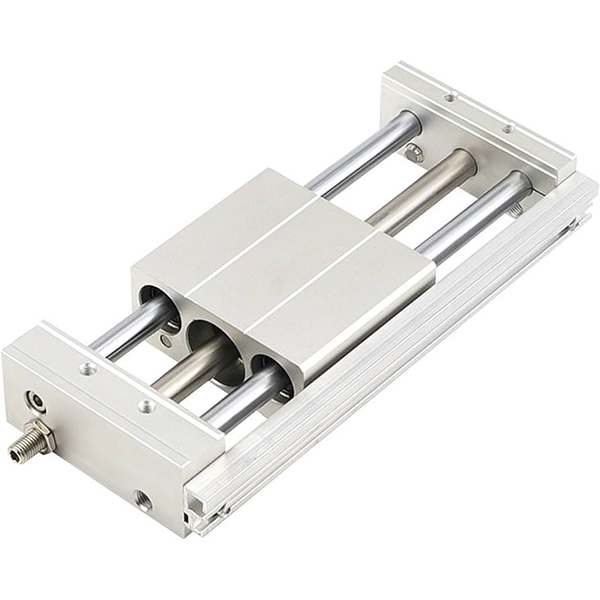

• CY1S: Prowadnica ślizgowa z wbudowanym łożyskiem ślizgowym, obsługująca pracę z niewielkim obciążeniem bez zewnętrznych prowadnic.

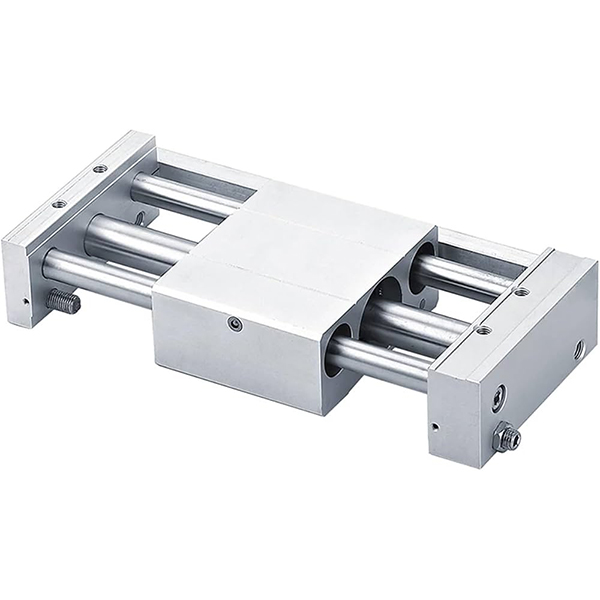

• CY1L: Prowadnica z łożyskiem kulkowym zapewniająca wyjątkowo płynne przesuwanie i zwiększoną nośność, zapewniającą stabilny ruch o wysokiej częstotliwości.

• CY1H: Bardzo precyzyjny typ prowadzenia z doskonałą dokładnością powtarzania pozycjonowania dla scenariuszy precyzyjnego przenoszenia.

• CY1F: Niskoprofilowy, cienki typ o całkowitej wysokości zmniejszonej o 29%, doskonale nadający się do ultrakompaktowych przestrzeni instalacyjnych sprzętu.


• Standardowy bufor i opcjonalna konfiguracja o dużej prędkości: Standardowe dwustronne amortyzatory gumowe skutecznie pochłaniają uderzenia podczas pracy i redukują hałas podczas pracy. Opcjonalne zewnętrzne bufory hydrauliczne zapewniają stabilną pracę przy maksymalnej prędkości 500 mm/s w cyklicznych warunkach pracy ze średnią i dużą prędkością.

• Szeroka kompatybilność przełączników magnetycznych: Zarezerwowane uniwersalne rowki przełącznika na korpusie cylindra są kompatybilne z przełącznikami magnetycznymi serii D-M9 i D-A9, umożliwiając instalację w dowolnej pozycji i elastyczny sygnał zwrotny skoku.

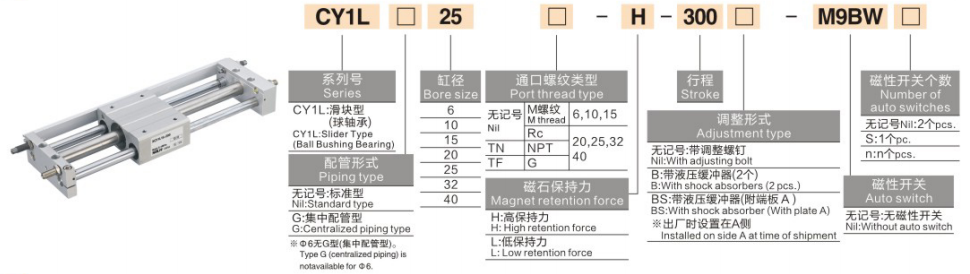

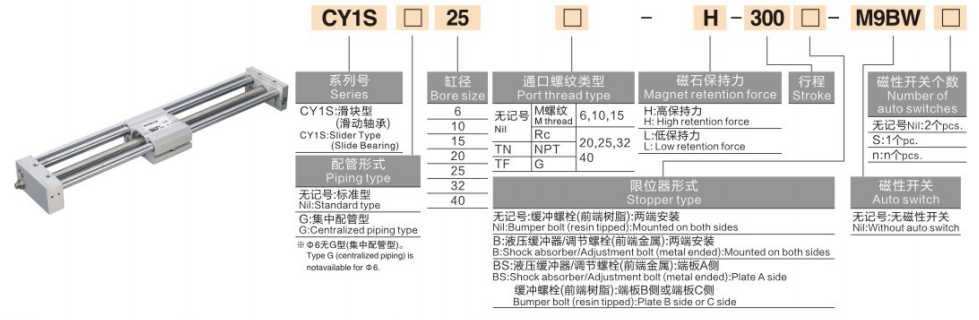

Kompletna reguła kodowania modelu

Przykłady modeli: CY1B20-500 | CY1S40-800-M9PL

Przykłady referencyjne standardowych zamówień

• CY1B20-500: średnica 20 mm, skok 500 mm, typ podstawowy bez przełącznika magnetycznego

• CY1S40-800-M9PL: średnica 40 mm, skok 800 mm, prowadnica ślizgowa z magnetycznym przełącznikiem położenia

Podstawowe dane techniczne (20 ℃ stan standardowy)

1. Podstawowe specyfikacje ogólne

• Tryb pracy: Dwustronne sprzęgło magnetyczne, bezkontaktowa przekładnia synchroniczna

• Płyn roboczy: Sprężone powietrze (standard pracy bezolejowej)

• Temperatura otoczenia: 5 ~ 60 ℃ (bez zamarzania środowiska pracy)

• Zakres ciśnienia roboczego: 0,18 ~ 0,7 MPa; Ciśnienie próbne: 1,05 MPa

• Standardowa prędkość robocza: 50 ~ 500 mm/s

• Tryb buforowy: Standardowy bufor gumowy z podwójną końcówką; opcjonalny zewnętrzny bufor hydrauliczny do scenariuszy wymagających dużych prędkości

• Magnetyczna siła trzymania: 49~2450N (zwiększa się stopniowo wraz z rozmiarem otworu)

2. Wykres kluczowych parametrów wydajności (@0,5 MPa)

Podstawowe wytyczne dotyczące konfiguracji i wyboru

1. Wybór rozmiaru otworu na podstawie obciążenia i ciągu

• φ6~φ15 (mikro-lekkie obciążenia): Nadaje się do obciążeń ≤2,5 kg, przeznaczony do przenoszenia precyzyjnych komponentów o krótkim skoku w miniaturowych precyzyjnych urządzeniach elektronicznych.

• φ20~φ32 (ogólne lekkie obciążenia): Dostosowany do lekkiego obciążenia 4 ~ 10 kg, idealny do konwencjonalnych operacji pchania i ciągnięcia o długim skoku (≤1000 mm) na ogólnie zautomatyzowanych liniach produkcyjnych.

• φ40~φ63 (średnie obciążenie): Nadaje się do scenariuszy średniego obciążenia 16 ~ 40 kg, doskonale przystosowany do obsługi długich skoków i cyklicznych warunków pracy o wysokiej częstotliwości w urządzeniach do automatyzacji pakowania i logistyki.

2. Wybór modelu i systemu prowadzenia

• Typ podstawowy CY1B: Najbardziej ekonomiczny model bez wbudowanej konstrukcji prowadzącej. Zewnętrzne szyny prowadzące liniowe są obowiązkowe, odpowiednie dla projektów wrażliwych budżetowo i urządzeń z zarezerwowanymi konstrukcjami prowadzącymi.

• Typ prowadnicy suwakowej CY1S: Wyposażony w wbudowaną prowadnicę na łożyskach ślizgowych, nie wymagającą zewnętrznych prowadnic pomocniczych dla lekkich ładunków (≤10kg), charakteryzującą się prostym montażem i dużą uniwersalnością.

• Typ prowadnicy łożyska kulkowego CY1L: Przyjmuje wysoce precyzyjną konstrukcję łożyska kulkowego o wyjątkowo niskim oporze ślizgowym i wydłużonej żywotności, specjalnie zaprojektowaną do cyklicznych warunków pracy przy dużych prędkościach i wysokiej częstotliwości.

• Typ CY1H o wysokiej precyzji: Skonfigurowany z precyzyjnym mechanizmem prowadzenia liniowego, zapewniający powtarzalność dokładności pozycjonowania do ±0,02 mm, odpowiedni do scenariuszy pozycjonowania o wysokiej precyzji i przenoszenia na mikroodległości.

• Typ niskoprofilowy CY1F: Zoptymalizowana cienka konstrukcja o całkowitej wysokości zmniejszonej o 29%, rozwiązująca problem ograniczonej przestrzeni montażowej w pionie dla kompaktowych zautomatyzowanych urządzeń.

3. Wybór konfiguracji środowiska i funkcjonalności

• Adaptacja czystego środowiska: Bezprzeciekowa i pozbawiona pyłu, bezdotykowa konstrukcja przekładni magnetycznej spełnia standardy higienicznej produkcji; Modele CY1S i CY1L są preferowane do długotrwałej pracy w pomieszczeniach czystych.

• Aktualizacja warunków pracy przy dużych prędkościach: Wyposażony w zewnętrzne bufory hydrauliczne, aby wyeliminować uderzenie końcowe, stabilnie utrzymując prędkość pracy ciągłej do 500 mm/s.

• Precyzyjne sprzężenie zwrotne pozycji: Dopasuj przełączniki magnetyczne serii D-M9 lub D-A9, aby uzyskać wielopunktowe pozycjonowanie skoku i sygnał wyjściowy w czasie rzeczywistym.

Typowe scenariusze zastosowań przemysłowych

• Transfer materiałów do pomieszczeń czystych: Struktura sprzęgania magnetycznego o zerowym zanieczyszczeniu jest szeroko stosowana do transportu materiałów na duże odległości w warsztatach pozbawionych pyłu z półprzewodnikami i wyświetlaczami LCD, unikając wtórnego zanieczyszczenia czystych środowisk pracy.

• Przemieszczenie przedmiotu obrabianego na linii pakującej: Konstrukcja o wysokiej wydajności dostosowuje się do pchania i ciągnięcia lekkich i średnio obciążonych przedmiotów o długim skoku w sprzęcie do pakowania żywności i farmaceutyków, przy niskim wskaźniku awaryjności i prostej codziennej konserwacji.

• Zautomatyzowane sterowanie drzwiami wyposażenia: Beztłokowa, zwarta konstrukcja oszczędza zewnętrzną przestrzeń instalacyjną, odpowiednią do otwierania i zamykania o długim skoku w drzwiach ochronnych sprzętu i osłonach przeciwpyłowych.

• Pozycjonowanie linii montażowej o długim skoku: Współpracuje z pasującymi modułami prowadzącymi, aby osiągnąć stabilne, precyzyjne pozycjonowanie w zakresie bardzo długiego skoku 1 ~ 1,5 m, spełniając wymagania linii produkcyjnych w zakresie ciągłego, cyklicznego pozycjonowania.

• Ekonomiczne rozwiązanie alternatywne: Idealny, niedrogi zamiennik drogiej serii CY3 w projektach automatyki o ograniczonym budżecie, w pełni spełniający podstawowe wymagania dotyczące napędów liniowych o długim skoku.

Porównanie wydajności rdzenia serii CY1 i CY3

Przewodnik szybkiego wyboru w trzech krokach

1. Potwierdzenie rozmiaru otworu: Oblicz wymagany ciąg na podstawie ciężaru ładunku ze współczynnikiem bezpieczeństwa ≥2. Zalecane zasady: ≤2,5kg → φ15; 4 ~ 10 kg → φ32; 16 ~ 40 kg → φ63.

2. Potwierdzenie typu modelu: Wybierz CY1B, aby uzyskać wyjątkowo niski budżet; CY1S do montażu bez prowadnic przy lekkich obciążeniach; CY1L do szybkiego działania przy wysokiej częstotliwości; CY1H do zastosowań wymagających dużej precyzji pozycjonowania.

3. Potwierdzenie specyfikacji skoku: Wybierz standardowy skok 50 ~ 1000 mm do konwencjonalnego zastosowania; opcjonalny wydłużony skok do 1500 mm dla potrzeb jazdy na średnich i długich dystansach.

Podsumowanie w jednym zdaniu

     Klasyczny beztłoczyskowy cylinder ze sprzęgłem magnetycznym serii SOLH CY1 to ekonomiczny, czysty siłownik o zerowym wycieku ze zróżnicowanymi modelami prowadzącymi, służący jako niedrogie, podstawowe rozwiązanie liniowego napędu o długim skoku do automatyki ogólnej o lekkim i średnim obciążeniu oraz wyposażenia pomieszczeń czystych.
