Cylinder urządzenia przesuwnego serii CX2 | Typ podwójnego drążka
  • Cylinder urządzenia przesuwnego serii CX2 | Typ podwójnego drążkaCylinder urządzenia przesuwnego serii CX2 | Typ podwójnego drążka

Cylinder urządzenia przesuwnego serii CX2 | Typ podwójnego drążka

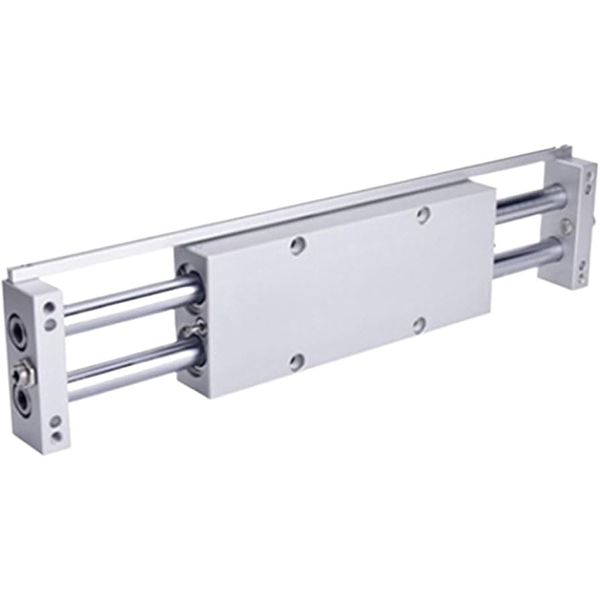

Cylinder przesuwny z podwójnym tłoczyskiem serii SOLH CX2 służy jako wymienny zamiennik standardowych modeli SMC CX2. Zbudowany z podwójnych tłoków i symetrycznych podwójnych tłoczysk, zapewnia podwójną siłę ciągu w porównaniu z cylindrami jednoprętowymi o tym samym rozmiarze średnicy i doskonałej integralnej sztywności. Dostępne rozmiary otworów obejmują φ10, 15, 25 mm przy standardowych skokach od 25 mm do 200 mm. Wersja standardowa przyjmuje prowadzenie na łożyskach ślizgowych; ulepszone modele CXWM (łożysko ślizgowe + bufor hydrauliczny) i CXWL (łożysko kulkowe + bufor hydrauliczny) są dostosowane do zastosowań wymagających dużych prędkości i częstych uderzeń. Symetryczne podwójne pręty zapewniają naturalne mechaniczne działanie przeciwobrotowe z maksymalną precyzją do ± 0,02° dla otworu φ25, charakteryzując się wyjątkową odpornością na obciążenia boczne i mimośrodowe. Niskoprofilowy, smukły korpus umożliwia dwie formy montażu: stały korpus cylindra z ruchomą płytą końcową lub stałą płytę końcową z przesuwanym korpusem cylindra. Otwory montażowe z czterech stron i porty powietrza w trzech kierunkach umożliwiają elastyczną instalację i orurowanie w wąskich, zamkniętych przestrzeniach. Wyposażone są w standardowe dwustronne zderzaki gumowe i bezolejową, bezobsługową pracę; opcjonalna wersja niemagnetyczna N eliminuje zakłócenia magnetyczne w sytuacjach wrażliwych na działanie pola magnetycznego. Szeroko stosowane w precyzyjnym przenoszeniu detali w przemyśle 3C i półprzewodników, pchaniu i podnoszeniu przyrządów, gęstym układzie cylindrów w kompaktowych urządzeniach, uruchamianiu posuwisto-zwrotnym przy średnim obciążeniu w warsztatach spożywczych, medycznych i czystych.

Cylinder przesuwny z podwójnym prętem serii CX2 | Niskoprofilowy siłownik pneumatyczny o wysokim ciągu

Marka: SOLH firmy Richge Technology


Przegląd produktu i podstawowe cechy konstrukcyjne

Seria SOLH CX2 to profesjonalny dwutłokowy cylinder z podwójnym łożyskiem ślizgowym, charakteryzujący się wyjątkowo niskim profilem, podwójną mocą ciągu, doskonałą dokładnością zabezpieczenia przed obrotem i dużą wytrzymałością na obciążenia boczne. Obejmuje rozmiary otworów φ10 mm, φ15 mm i φ25 mm ze standardowymi skokami od 25 mm do 200 mm. Seria ta, zaprojektowana z myślą o kompaktowej przestrzeni instalacyjnej, precyzyjnym prowadzeniu i operacjach pchania/ciągnięcia średnich obciążeń, jest szeroko stosowana w różnych precyzyjnych stacjach automatycznych. Dostępne są modele rozszerzone, w tym CXWM (łożysko ślizgowe ze buforem hydraulicznym) i CXWL (łożysko kulkowe ze buforem hydraulicznym), przeznaczone do pracy z dużą prędkością i dużym udarem.


Kluczowe zalety konstrukcyjne

• Podwójny pręt wyjściowy o podwójnym ciągu: Przyjmując zintegrowaną konstrukcję z dwoma tłokami i podwójnymi tłoczyskami, teoretyczny ciąg jest dwukrotnie większy niż w przypadku cylindra z jednym tłoczyskiem o tym samym rozmiarze średnicy, co zapewnia dużą siłę napędową i doskonałą ogólną sztywność konstrukcyjną. W standardowym modelu CX2 zastosowano precyzyjne prowadzenie na łożyskach ślizgowych, zapewniające stabilny ruch liniowy.

• Bardzo wysoka dokładność przeciwdziałania obrotowi i pozycjonowaniu: Symetryczna konstrukcja z dwoma prętami zapewnia niezawodne mechaniczne działanie zapobiegające obrotowi. Dokładność zabezpieczenia przed obrotem sięga ±0,1° (φ10) i ±0,02° (φ25), zapewniając wyjątkową stabilność powtarzalnego pozycjonowania. Precyzyjna obróbka równoległa powierzchni montażowej i tłoczysk znacznie zwiększa odporność na obciążenia boczne i mimośrodowe.

• Niskoprofilowy i elastyczny montaż wielokierunkowy: Ultracienka, kompaktowa konstrukcja doskonale dopasowuje się do wąskiej i ograniczonej przestrzeni sprzętowej. Zarówno korpus cylindra, jak i płyta końcowa umożliwiają montaż na stałe, umożliwiając dwa tryby pracy:korpus cylindra zamocowany na ruchomej płycie końcowej Lubpłyta końcowa zamocowana na ruchomym korpusie cylindra. Wyposażony w czterostronne otwory montażowe i trójkierunkowe przyłącza rurowe, umożliwia mocowanie od góry, od dołu i z boku przy elastycznym układzie rurociągu powietrza.

• Płynna praca i długa żywotność: Konstrukcja o działaniu posuwisto-zwrotnym z podwójnymi zderzakami gumowymi w standardowej konfiguracji skutecznie redukuje wpływ ruchu i hałas podczas pracy. Opcjonalne wersje zderzaków hydraulicznych CXWM/CXWL zapewniają doskonałą amortyzację zarówno przy pracy z dużą, jak i niską prędkością, zapewniając redukcję hałasu i bezobsługowe działanie buforowania. Bezolejowa konstrukcja dostosowuje się do czystego środowiska pracy i minimalizuje koszty codziennej konserwacji.

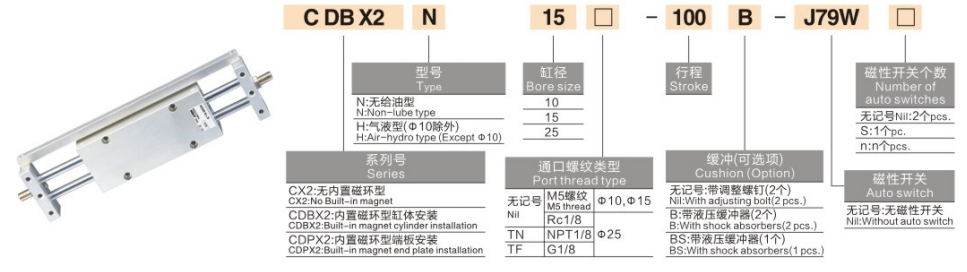

Kompletne zasady nazewnictwa modeli

Przykłady modeli: CX2N15-50 | CX225-100-M9BW

Segment kodu

Specyfikacja Znaczenie

CX2

Kod serii: Cylinder z łożyskiem ślizgowym z podwójnym prętem

N

Typ bez magnesu (domyślnie wyposażony w magnes, znak pominięty)

15.10.25

Rozmiar otworu (mm): Opcjonalnie φ10 / φ15 / φ25

25 ~ 200

Skok standardowy (mm): 25/50/75/100/125/150/175/200

M9BW

Opcjonalny model z przełącznikiem magnetycznym do wykrywania położenia skoku

Przykłady referencyjne standardowych zamówień

• CX210-25: średnica 10 mm, skok 25 mm, typ standardowy bez przełącznika magnetycznego

• CX215-75-2S: średnica 15 mm, skok 75 mm, podwójne przełączniki magnetyczne do wykrywania dwóch pozycji

• CX2N25-100: średnica 25 mm, skok 100 mm, typ niezawierający pola magnetycznego do zastosowań wrażliwych na działanie pola magnetycznego


Standardowe podstawowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, ciśnienie znamionowe 0,5 MPa)

1. Ogólne specyfikacje wydajności

• Tryb pracy: Dwustronnego działania (synchroniczny napęd dwutłokowy)

• Zakres ciśnienia roboczego: 0,15 ~ 0,7 MPa; Ciśnienie próbne: 1,05 MPa

• Temperatura otoczenia: -10 ℃ ~ 60 ℃ (konwencjonalne środowisko wolne od lodu)

• Prędkość robocza tłoka: 50~500mm/s (standard CX2); do 800mm/s (wersje szybkie CXWM/CXWL)

• Tryb buforowy: Odbojnik gumowy z podwójną końcówką (standard); opcjonalny bufor hydrauliczny dla modeli CXWM/CXWL

• Tryb smarowania: Bezolejowa i bezobsługowa praca, odpowiednia do czystych środowisk przemysłowych

2. Teoretyczne dane dotyczące podwójnego ciągu (jednostka: N)

Rozmiar otworu (mm)

Podwójny ciąg pręta (N)

10

78.5

15

176.7

25

490.9

3. Dane dopuszczalnego momentu bocznego (jednostka: N·m)

Rozmiar otworu (mm)

Dopuszczalny moment obrotowy poprzeczny (N·m)

10

2

15

5

25

16

4. Dane dotyczące masy produktu (skok 50 mm, jednostka: kg)

Rozmiar otworu (mm)

Waga (kg)

10

0.45

15

0.95

25

2.3


Typowe scenariusze zastosowań

• Precyzyjny transfer materiału: Idealny do przenoszenia elementów elektronicznych i półprzewodnikowych, wymiany palet oraz pchania/ciągnięcia przyrządu. Bardzo wysoka dokładność przeciwobrotowa zapewnia zerowe przesunięcie podczas bardzo precyzyjnych procesów pozycjonowania i przenoszenia.

• Podnoszenie średnio ciężkich ładunków: Nadaje się do podnoszenia detali na linii produkcyjnej, wyrzucania formy i jazdy pod dużym obciążeniem z krótkim skokiem. Unikalna konstrukcja o podwójnym ciągu i duża nośność anty-ekscentryczna zapewniają stabilne i mocne osiągi podczas jazdy.

• Stacje automatyki do przestrzeni zamkniętych: Idealny do montażu sprzętu w wąskich odstępach, poziomego układu kompaktowego i gęstego układu wielocylindrowego. Niskoprofilowa obudowa i wielokierunkowa konstrukcja montażu maksymalizują wykorzystanie przestrzeni.

• Środowiska pracy o wysokiej czystości: Konstrukcja bezolejowa i niskopyłowa, dostosowana do precyzyjnego sprzętu medycznego, spożywczego i elektronicznego. Opcjonalna wersja pozbawiona magnesów (typ N) doskonale pasuje do zastosowań wrażliwych na działanie pola magnetycznego, bez zakłóceń magnetycznych.


Przewodnik szybkiego wyboru w trzech krokach

1. Wybór rozmiaru otworu: Wybierz rozmiar otworu zgodnie z rzeczywistym obciążeniem roboczym. Zapewnić teoretyczny podwójny ciąg ≥ rzeczywistego obciążenia × 1,5 z wystarczającym marginesem bezpieczeństwa. Model o dużym otworze φ25 należy traktować priorytetowo w przypadku warunków pracy z dużymi obciążeniami bocznymi.

2. Wybór skoku: Standardowy zakres skoku od 25 mm do 200 mm, wybierany zgodnie z rzeczywistymi wymaganiami dotyczącymi skoku. Preferuj modele buforowe CXWM/CXWL do warunków pracy o długim skoku, dużych prędkościach i częstych uderzeniach.

3. Wybór konfiguracji funkcjonalnej

○ Wykrywanie pozycji podwójnej: wybierz konfigurację podwójnego przełącznika magnetycznego 2S, aby uzyskać dokładne pozycjonowanie krańcowe skoku.

○ Warunki pracy przy dużych prędkościach i uderzeniach: wybierz ulepszone wersje CXWM (łożysko ślizgowe + bufor hydrauliczny) / CXWL (łożysko kulkowe + bufor hydrauliczny).

○ Scenariusze wrażliwe na działanie pola magnetycznego: zastosuj cylinder wolny od magnesu typu N, aby uniknąć zakłóceń magnetycznych.


Podsumowanie w jednym zdaniu

     Cylinder przesuwny z podwójnym tłoczyskiem serii SOLH CX2 łączy w sobie podwójną moc ciągu, bardzo wysoką precyzję przeciwobrotową, niskoprofilową zwartą konstrukcję i wielokierunkową elastyczność montażu, zapewniając stabilne i niezawodne rozwiązania napędowe przy średnich obciążeniach dla precyzyjnych zautomatyzowanych urządzeń w ograniczonej przestrzeni.
