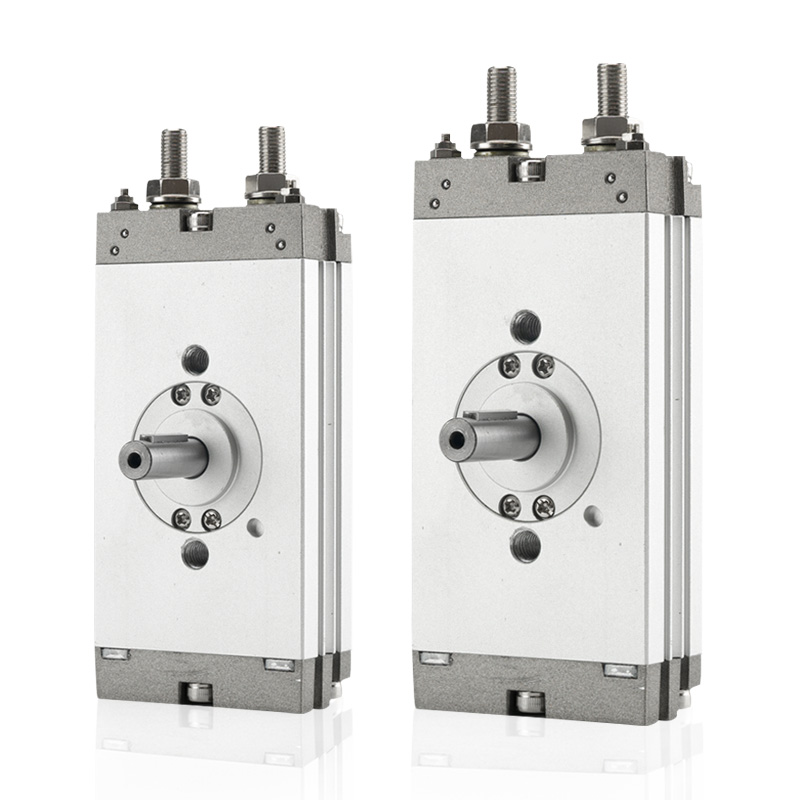

Ultracienki siłownik obrotowy z zębatką i zębnikiem serii CRQ2 | Kompaktowy siłownik obrotu o zerowym luzie

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i podstawowe zalety

     Seria SOLH CRQ2 to ultracienki siłownik obrotowy z płaską zębatką i zębnikiem, charakteryzujący się dwutłokową konstrukcją zerowego luzu. Dzięki wyjątkowo małej wysokości korpusu i zintegrowanej konstrukcji mocowania kołnierzowego obsługuje szeroki zakres kątów obrotu 90°/180°/360° i obsługuje rozmiary otworów od φ10 do φ40. Zoptymalizowany pod kątem układów sprzętu o ograniczonej przestrzeni, cylinder ten zapewnia wysoką precyzję i stabilną wydajność obrotową w przypadku lekkich i średnich stanowisk indeksowania, odwracania i obracania, służąc jako preferowane kompaktowe rozwiązanie obrotowe dla sprzętu 3C, pakowania i automatyki medycznej.

2. Kompletne dane techniczne

 2.1 Podstawowe parametry

     • Rozmiar otworu: φ10/φ15/φ20/φ30/φ40 (ultra cienka płaska konstrukcja)

     • Tryb pracy: Napęd zębatkowy podwójnego działania

     • Zakres ciśnienia roboczego: 0,15 ~ 0,7 MPa; φ20/φ30/φ40 do 1,0 MPa

     • Dowód ciśnienia: 1,05 MPa

     • Temperatura otoczenia: 0 ℃ ~ 60 ℃ (środowisko wolne od lodu)

     • Smarowanie: Bezolejowe działanie samosmarujące

     • Konfiguracja bufora: φ10/φ15 tylko z wbudowanym buforem gumowym; φ20/φ30/φ40 z podwójnym buforem gumowym + opcjonalny regulowany bufor powietrzny (przyrostek C)

     • Regulacja kąta: Standardowa precyzyjna regulacja ±5° za pomocą śrub końcowych

     • Kompatybilność magnetyczna: Wbudowany pierścień magnetyczny CDRQ2, kompatybilny z przełącznikami serii D-M9B / D-A93

  2.2 Tabela teoretycznych momentów obrotowych (@0,5 MPa, N·m)

  2.3 Standardowy kąt obrotu i zakres regulacji

     • Obrót o 90°: Regulowany zakres 80°~100°

     • Obrót o 180°: Zakres regulacji 170°~190°

     • Rozszerzony obrót o 360°: Regulowany zakres 350°~370° dla specjalnych wymagań związanych z pełnym obrotem

  2.4 Specyfikacja rozmiaru portu

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standardowy Rc1/8; Opcjonalny gwint G1/8 i NPT

3. Zasady nazewnictwa modeli i przykłady zamówień

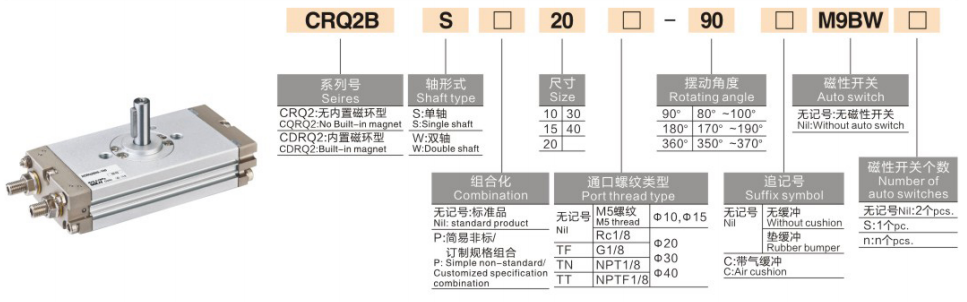

  1. Kompletna struktura modelu: CDRQ2BS20-180C

  2. Typowe przykłady zamówień

     • Standardowy model bez bufora: CRQ2BW15-90 (typ podstawowy, podwójny wał, otwór φ15, obrót o 90°, niemagnetyczny, bufor gumowy)

     • Model buforowy o wysokiej precyzji: CDRQ2BS40-180C (wyposażony w pierścień magnetyczny, pojedynczy wał, otwór φ40, obrót 180°, bufor powietrza)

4. Zasada strukturalna i podstawowe mocne strony

  4.1 Struktura wewnętrzna i zasada działania

     Seria CRQ2 wykorzystuje symetryczną strukturę podwójnej siatki z podwójnym tłokiem. Sprężone powietrze napędza podwójne tłoki, zapewniając synchroniczny ruch liniowy, który popycha zębatkę w celu uzyskania stabilnego momentu obrotowego. Zintegrowany płaski korpus ma wbudowany mechanizm zderzakowy, śruby do regulacji kąta końcowego, jednostronny interfejs rurowy i dwustronne rowki na przełączniki magnetyczne. Symetryczna struktura sił eliminuje drgania i luzy podczas pracy, zapewniając wyjątkowo stabilne i precyzyjne pozycjonowanie obrotowe.

  4.2 Unikalne zalety podstawowe

     • Ultracienki płaski korpus: Niezwykle niska wysokość korpusu (17 ~ 37 mm), korpus cylindra może być bezpośrednio używany jako kołnierz, eliminując dodatkowe wsporniki montażowe i znacznie oszczędzając przestrzeń do montażu w pionie.

     • Projekt z zerowym luzem: Struktura z pełnym zazębieniem z dwoma zębatkami umożliwia obrót z zerowym prześwitem, zapewniając wysoką dokładność powtarzalnego pozycjonowania i pozbawioną drgań pracę w trybie start-stop.

     • Zadbane orurowanie i okablowanie: Pojedynczy interfejs powietrza i podwójne rowki na przełączniki po tej samej stronie upraszczają okablowanie i układ rurociągów na miejscu, zapewniając czystszą konstrukcję sprzętu.

     • Precyzyjne ustawienie kąta: Standardowy kąt obrotu z możliwością regulacji ±5° dostosowuje się do różnorodnych wymagań dotyczących precyzyjnego pozycjonowania.

     • Zróżnicowane opcje wału: Opcjonalny pojedynczy wał (uniwersalny) i podwójny wał (połączenie dwukierunkowe), aby dopasować się do różnych trybów zautomatyzowanego połączenia.

5. Wytyczne dotyczące instalacji i wyboru

  5.1 Tryb instalacji

      Podstawowy typ B: Dolna część korpusu cylindra umożliwia montaż bezpośredni z zarezerwowanymi otworami pozycjonującymi. Zintegrowana konstrukcja kołnierza nie wymaga dodatkowych akcesoriów mocujących, zapewnia szybki montaż i wysoką dokładność pozycjonowania.

  5.2 Podstawowe kryteria wyboru

     • Priorytet ograniczenia przestrzeni: Wybierz ultracienką serię CRQ2 w przypadku scenariuszy o ograniczonej wysokości pionowej; wybierz serię MSQ/HRQ, aby uzyskać wystarczającą przestrzeń instalacyjną.

     • Wymagania dotyczące precyzji i luzu: Zębatka CRQ2 zapewniająca bardzo precyzyjne pozycjonowanie bez luzu; łopatkowe CRB2 do ekonomicznego obrotu pod dużym kątem przy lekkim obciążeniu.

     • Potwierdzenie kąta obrotu: Standardowe 90°/180° do konwencjonalnego odwracania/pozycjonowania; Typ wydłużony o 360° do warunków pracy z pełnym obrotem.

     • Dopasowanie bufora: Wybierz bufor powietrza C do pracy z dużą prędkością i średnim obciążeniem; standardowy bufor gumowy spełnia wymagania przy małych prędkościach i lekkim obciążeniu.

     • Zapotrzebowanie na sygnał zwrotny: Wybierz wersję pierścienia magnetycznego CDRQ2 do wykrywania położenia PLC i automatycznego sterowania połączeniami; Wersja niemagnetyczna CRQ2 do prostego ruchu obrotowego bez sprzężenia zwrotnego sygnału.

6. Typowe scenariusze zastosowań

     • Przemysł 3C i elektroniczny: odwracanie płytek PCB, sortowanie chipów, obrót małych urządzeń i precyzyjne pozycjonowanie komponentów.

     • Sprzęt do pakowania i drukowania: Obracanie etykiet, pozycjonowanie zgrzewania pudełek, odchylanie przegród i ciągłe przełączanie kierunku linii pakującej.

     • Kompaktowe stacje automatyki: Miniaturowe przełączanie zaworów, precyzyjne pozycjonowanie indeksujące i działanie obrotowe w wąskiej przestrzeni sprzętowej.

     • Maszyny medyczne i precyzyjne: Mały obrót manipulatora, precyzyjne przerzucanie akcesoriów medycznych i mini zautomatyzowane platformy obrotowe.

7. Tabela porównawcza CRQ2B i CDRQ2B

Podsumowanie w jednym zdaniu

     Ultracienki cylinder obrotowy z zerowym luzem serii SOLH CRQ2 charakteryzuje się płaską, zintegrowaną konstrukcją kołnierza, możliwością regulacji obrotu pod wieloma kątami i instalacją zajmującą mało miejsca, zapewniając wysoce precyzyjne, stabilne i kompaktowe rozwiązania obrotowe dla lekkich i średnich obciążeń zautomatyzowanych stacji przerzucania i indeksowania o wąskiej przestrzeni.
