Wytrzymałe cylindry zaciskowe SOLH CKG1 i CKP1 montowane na prętach są przeznaczone do spawania w warunkach pracy z wysokimi zakłóceniami magnetycznymi. Wyposażony w dedykowane czujniki antymagnetyczne umożliwiające instalację trójstronną, CKG1 pasuje do zwykłych scenariuszy spawania magnetycznego AC, podczas gdy ulepszony CKP1 jest odporny na silne pola magnetyczne AC i DC do spawania punktowego i łukowego o wysokiej częstotliwości. Wbudowany bufor powietrza zapewnia stałą, dużą siłę mocowania do 12,32 kN. Nasza fabryka posiada dojrzałe linie do produkcji masowej z wystarczającymi zapasami punktowymi, szeroko stosowane w samochodowych uchwytach spawalniczych i projektach mocowania obrabiarek na całym świecie. Możliwość bezpośredniej wymiany z tradycyjną serią CK1 bez modyfikacji opraw.

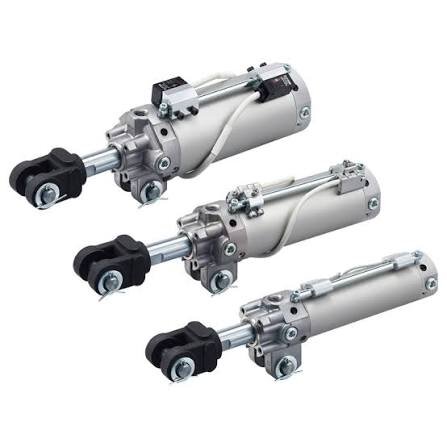

Cylinder zaciskowy serii CKG1 (CKP1) | Siłownik o dużej wytrzymałości montowany na tłoczysku z przełącznikami antymagnetycznymi

Marka: SOLH firmy Richge Technology


1. Przegląd produktu i podstawowe różnice strukturalne

     Seria SOLH CKG1/CKP1 to cylindry mocujące o dużej wytrzymałości, montowane na pręcie, zaprojektowane specjalnie do spawania i w środowiskach z silnymi zakłóceniami magnetycznymi. Dostępna w średnicach otworów φ40/50/63 mm i standardowych skokach od 50 mm do 200 mm, seria ta jest wyposażona w oryginalne przełączniki magnetyczne odporne na silne pole magnetyczne, umożliwiające montaż w 3 kierunkach. Charakteryzuje się zwartą, lekką konstrukcją, stabilną pracą przy intensywnych zakłóceniach magnetycznych, dużą siłą mocowania i regulowaną prędkością ruchu, doskonale nadaje się do mocowania uchwytów do spawania łukowego/zgrzewania punktowego, mocowania obrabiarek i zautomatyzowanych stanowisk mocowania pod dużym obciążeniem. Seria jest podzielona na dwa modele: CKG1 ze standardowymi wbudowanymi pierścieniami magnetycznymi i CKP1 z wbudowanymi pierścieniami magnetycznymi o dużej mocy, spełniającymi różne wymagania antymagnetyczne.

Podział funkcjonalny serii 1.1

     • CKG1 (standardowy pierścień magnetyczny): Pasuje do przełączników antymagnetycznych D-P3DWA / D-P4DW. Nadaje się do zwykłych, silnych środowisk magnetycznych i spawania łukowego w warunkach bryzgoszczelnych. Opcjonalne kody bryzgoszczelne: -XC88 / -XC89 / -XC91, zapewniające ekonomiczne i stabilne działanie przeciwzakłóceniowe dla konwencjonalnych stanowisk spawalniczych.

    • CKP1 (pierścień magnetyczny dużej mocy): Wyposażony w ulepszone, wbudowane silne pierścienie magnetyczne i kompatybilny z wysokiej jakości przełącznikami antymagnetycznymi D-P79WSE / D-P74L / Z. Zapewnia silniejsze właściwości przeciwzakłóceniowe i bardziej stabilną indukcję sygnału, co idealnie sprawdza się w warunkach pracy przy dużym polu magnetycznym i wysokiej częstotliwości.

1.2 Unikalna konstrukcja montowana na drążku

     Pręt montażowy przełącznika magnetycznego jest integralnie zaprojektowany od strony tłoczyska, umożliwiając montaż w 3 kierunkach (góra/lewo/prawo). Wbudowany układ pozwala uniknąć zakłóceń uchwytów i kolizji mechanicznych, zapewniając elastyczne okablowanie i stabilne wykrywanie sygnału w kompaktowych układach uchwytów spawalniczych.

1.3 Kompaktowa aktualizacja i wymienna konstrukcja

     Zoptymalizowana konstrukcja korpusu cylindra skraca całkowitą długość o 7 mm w przypadku modelu CKP1-40, przy 7% zmniejszeniu masy całkowitej. Model φ63-150mm waży tylko 1,82kg. W pełni wymienne wymiary montażowe z tradycyjną serią CK1 starego typu, umożliwiające bezpośrednią wymianę i modernizację bez modyfikowania konstrukcji opraw.

1.4 Wytrzymała i trwała wydajność

     Przyjmuje dwukierunkową, sterowaną strukturę o podwójnym działaniu ze standardowym dwustronnym buforem powietrza zapewniającym stabilny ruch zaciskania i zwalniania. Tłoczysko poddawane jest twardemu chromowaniu, a korpus cylindra podlega procesowi twardego anodowania, co zapewnia doskonałą odporność na zużycie i uderzenia. Konstrukcja bezolejowa dostosowuje się do czystych środowisk i trudnych warunków pracy spawalniczej przy niewielkich wymaganiach konserwacyjnych.


2. Kompletne zasady nazewnictwa modeli i przykłady zamówień

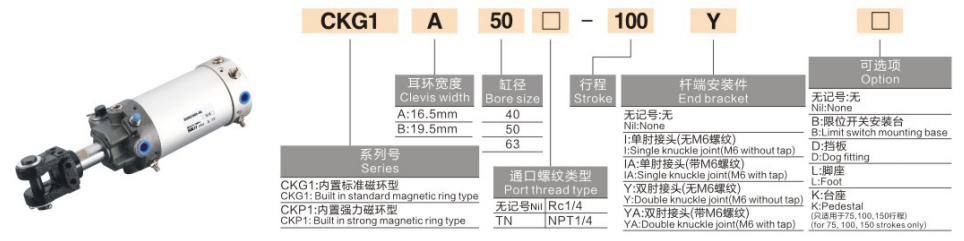

  1. Typowe przykłady modeli: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

Segment kodu

Definicja

CKG1 / CKP1

Kod serii: CKG1 = Standardowy pierścień magnetyczny; CKP1 = Pierścień magnetyczny o zwiększonej mocy

A/B/C

Szerokość oczu: A=16,5 mm (standard); B=19,5mm (wytrzymałe); C=12,5mm (wąska przestrzeń)

40 / 50 / 63

Rozmiar otworu: φ40 / φ50 / φ63mm

50 / 75 / 100...

Skok standardowy: 50/75/100/125/150/200 mm

Z

Typ montowany na drążku (zintegrowana konstrukcja pręta montażowego przełącznika)

P4DWL / P79WSE

Model odpornego na silny przełącznik magnetyczny: CKG1 pasuje do serii P3/P4; CKP1 pasuje do serii P79/P74

 2. Przykłady zamówień standardowych

     • Standardowa konfiguracja magnetyczna CKG1: CKG1A63-50YZ-P4DWL (standardowy pierścień magnetyczny, szerokość ucha 16,5 mm, otwór φ63, skok 50 mm, mocowanie na pręcie, z przełącznikiem antymagnetycznym P4DWL)

     • Konfiguracja magnetyczna dużej mocy CKP1: CKP1B40-75Z-P79WSE (pierścień magnetyczny dużej mocy, szerokość ucha do dużych obciążeń 19,5 mm, otwór φ40, skok 75 mm, mocowanie na pręcie, z wysokiej jakości przełącznikiem antymagnetycznym P79WSE)


3. Ogólne parametry techniczne (20 ℃, 0,5 MPa stan standardowy)

  3.1 Podstawowe specyfikacje

     • Tryb pracy: Podwójnego działania (dwukierunkowo sterowane zaciskanie / zwalnianie)

     • Zakres ciśnienia roboczego: 0,05 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

     • Temperatura otoczenia: -10℃~60℃ (z przełącznikiem magnetycznym); -10 ℃ ~ 70 ℃ (bez przełącznika)

     • Prędkość robocza tłoka: 50~300mm/s (regulacja prędkości gwintu, nie wystający korpus cylindra)

     • Tryb buforowy: Standardowy bufor powietrza z podwójną końcówką; opcjonalny ulepszony podwójny bufor powietrza (-X1515)

     • Tryb smarowania: Praca bez oleju

     • Funkcja przełącznika magnetycznego: Profesjonalna konstrukcja chroniąca przed silnym polem magnetycznym, ekskluzywna instalacja na pręcie w 3 kierunkach

3.2 Teoretyczna siła mocowania (jednostka: kN @ 0,5 MPa)

Rozmiar otworu (mm)

φ40

φ50

φ63

Siła mocowania (kN)

5.03

7.85

12.32

3.3 Masa produktu (jednostka: kg przy skoku 100 mm)

Rozmiar otworu (mm)

φ40

φ50

φ63

CKG1 Waga (kg)

1.25

1.68

2.15

CKP1 Waga (kg)

1.28

1.72

2.20


4. Dopasowanie anty-silnego przełącznika magnetycznego (podstawowa zaleta typu montowanego na pręcie)

Szereg

Pasujący model przełącznika

Pojemność antymagnetyczna

Scenariusze zastosowań

CKG1

D-P3DWA / D-P4DW

AC silna odporność na pole magnetyczne

Zwykłe stanowiska spawalnicze, w pobliżu urządzeń elektromagnetycznych

CKP1

D-P79WSE / D-P74L/Z

Silna odporność na pole magnetyczne AC/DC (zwiększona)

Spawanie łukowe wysokiej częstotliwości, zgrzewanie punktowe, obszar sprzętu wysokoprądowego

     Instalacja i zalety środowiskowe: Zintegrowana konstrukcja drążka przełączającego umożliwia dowolną instalację w trzech kierunkach, skutecznie zapobiegając gromadzeniu się żużla spawalniczego i mechanicznym zakłóceniom mocowania. Dopasowane przełączniki mają profesjonalną konstrukcję odporną na zachlapania i kurz, w pełni dostosowując się do trudnych i złożonych środowisk pracy spawalniczej, zapewniając stabilny i niezawodny sygnał wyjściowy.


5. Typowe scenariusze zastosowań

     • Stanowiska spawalnicze: Specjalistyczne do spawania łukowego i zgrzewania punktowego, mocowania przedmiotu obrabianego, pozycjonowania zabezpieczonego przed rozpryskami i mocowania oprzyrządowania spawalniczego. Profesjonalna konstrukcja antymagnetyczna i zapobiegająca rozpryskom rozwiązuje problemy związane z dryftem sygnału i awariami podczas spawania w środowiskach o silnym działaniu magnetycznym.

     • Obrabiarka i centrum obróbcze: Stosowany do mocowania przedmiotu obrabianego pod dużym obciążeniem, mocowania formy i precyzyjnego pozycjonowania przy krótkim skoku. Wysoka siła mocowania i doskonała odporność na ugięcie zapewniają stabilną tolerancję obróbki.

     • Zautomatyzowane stacje do dużych obciążeń: Nadaje się do mocowania ciężkich palet, ograniczania przenoszenia i pozycjonowania mechanizmu przerzucającego. Zapewnia spójne i stabilne działanie cykliczne z dużą odpornością na zakłócenia środowiskowe.

     • Obszary robocze silnego pola magnetycznego: Idealny do stacji wyposażonych w elektromagnesy, mocowania w pobliżu silników o wysokiej częstotliwości i pozycjonowania w strefach silnych zakłóceń magnetycznych. Dedykowane przełączniki antymagnetyczne gwarantują w 100% niezawodne sygnały położenia.


6. Szybkie porównanie serii CKG1 i CKP1

Element porównawczy

CKG1 (standardowy pierścień magnetyczny)

CKP1 (pierścień magnetyczny dużej mocy)

Typ pierścienia magnetycznego

Wbudowany standardowy pierścień magnetyczny

Wbudowany pierścień magnetyczny o zwiększonej mocy

Pasujący przełącznik

D-P3DWA / D-P4DW

D-P79WSE / D-P74L/Z

Pojemność antymagnetyczna

Odporność na silne zakłócenia magnetyczne prądu przemiennego

Odporność na silne zakłócenia magnetyczne AC/DC (wyższa stabilność)

Obowiązujące scenariusze

Zwykłe spawanie łukowe, ogólne silne środowisko magnetyczne

Spawanie wysoką częstotliwością, zgrzewanie punktowe, obszary o ekstremalnie wysokim polu magnetycznym

Wydajność kosztowa

Wysoka opłacalność, odpowiednia do konwencjonalnych warunków pracy

Średnia i wysoka, silniejsza ochrona przed zakłóceniami w trudnych warunkach


7. Przewodnik szybkiego wyboru w 3 krokach

   1. Wybór rozmiaru otworu: Wybierz rozmiar otworu w oparciu o rzeczywiste obciążenie zaciskające. Należy przestrzegać zasady: teoretyczna siła docisku ≥ rzeczywiste obciążenie × 1,5 współczynnika bezpieczeństwa. φ40 dla małych obciążeń, φ50 dla średnich obciążeń, φ63 dla warunków pracy z dużymi obciążeniami.

   2. Wybór skoku: Standardowy skok mieści się w zakresie od 50 mm do 200 mm. Zarezerwuj dodatkowy margines skoku 5–10 mm w zależności od wysokości przedmiotu obrabianego, aby zapobiec zakłóceniom mechanicznym podczas mocowania.

   3. Dopasowanie konfiguracji

○ Pierścień magnetyczny i przełącznik: Wybierz CKG1 + P4DW dla zwykłych środowisk spawania; wybierz CKP1 + P79WSE dla stanowisk spawalniczych o wysokiej częstotliwości i wysokich zakłóceniach.

○ Specyfikacja szerokości oczu: C=12,5mm dla wąskiej przestrzeni montażowej; A=16,5 mm do standardowych zastosowań ogólnych; B=19,5 mm dla scenariuszy mocowania przy dużych obciążeniach.


Podsumowanie w jednym zdaniu

     Siłowniki zaciskowe serii SOLH CKG1/CKP1 do dużych obciążeń, montowane na prętach, to profesjonalne, antymagnetyczne rozwiązania pneumatyczne dla przemysłu spawalniczego, charakteryzujące się instalacją przełącznika 3-kierunkowego, pracą bezolejową, standardowym buforem powietrza i wymiennymi rozmiarami montażowymi. CKG1 zapewnia opłacalne działanie przeciw zakłóceniom magnetycznym prądu przemiennego, podczas gdy ulepszony CKP1 zapewnia doskonałą zdolność przeciwzakłóceniową AC/DC, oba idealne do stabilnego mocnego mocowania w złożonych środowiskach o silnym działaniu magnetycznym i spawalniczym.
