Zawór dławiący szybkiego wydechu serii ASV

Zawór przepustnicy szybkiego wydechu serii ASV | Szybki pneumatyczny zawór sterujący prędkością 4 w 1 z tłumikiem i złączem uruchamianym jednym dotknięciem

Marka: SOLH firmy Richge Technology | W pełni kompatybilny zamiennik oryginalnej serii SMC ASV

1. Przegląd produktu

     Seria SOLH ASV to:Zintegrowany, szybki pneumatyczny zawór sterujący 4 w 1 który łączy w sobie funkcję szybkiego wydechu, regulację dławienia wydechu, wbudowany tłumik i montaż jednym dotknięciem. W odróżnieniu od konwencjonalnych jednofunkcyjnych zaworów sterujących prędkością, seria ASV charakteryzuje się podwójną efektywną powierzchnią przepływu, umożliwiając szybkie wysuwanie cylindra i regulowane ciche cofanie. Doskonale rozwiązuje sprzeczność pomiędzy szybkim działaniem cylindra a stabilną regulacją prędkości, służąc jako podstawowy zawór preferowany w scenariuszach automatyki pneumatycznej o wysokiej częstotliwości, dużej prędkości i niskim poziomie hałasu, w pełni wymienny z oryginalną serią SMC ASV.

2. Podstawowa zasada działania i funkcje

     • Skok dolotowy (WEJ. → WYJ. / Wydłużenie cylindra): Wewnętrzny zawór zwrotny otwiera się całkowicie przy zerowym oporze przepływu, zapewniając prosty wlot powietrza o dużym przepływie. Znacznie poprawia prędkość wysuwania cylindra i spełnia wymagania dotyczące szybkiego działania.

     • Skok wydechu (OUT → EXH / wycofanie cylindra): Zawór zwrotny zamyka się automatycznie. Powietrze wylotowe przechodzi przez precyzyjny zawór iglicowy, umożliwiający płynną regulację prędkości, a wbudowany tłumik eliminuje hałas wydechu. Osiąga regulowaną prędkość cofania i cichą pracę.

     • Doskonała wydajność przy wysokim przepływie: Efektywny obszar przepływu przekroju wynosi około2 razy więcej niż w przypadku zwykłych zaworów regulacji prędkości serii AS, zapewniając potężne wsparcie przepływu dla szybkiego ruchu cylindra i cyklicznej pracy z wysoką częstotliwością.

3. Zasady kodowania modelu i definicja parametrów

  Typowy przykład modelu: ASV310F-01-06A

     • ASV: Kod serii dla przepustnicy szybkiego wydechu 4 w 1 z tłumikiem i złączem jednoprzyciskowym

     • Kod rozmiaru (120/220/310/410/510): Odpowiada specyfikacjom portów M3/M5/G1/8/G1/4/G3/8

     • F: Wyposażony w szybkozłącze uruchamiane jednym dotknięciem, umożliwiające szybką instalację rurki

     • Kod wątku (01.02.03.04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kod średnicy zewnętrznej rury: Możliwość dostosowania do rur pneumatycznych φ4/φ6/φ8/φ10/φ12

     • Definicja sufiksu: A=pokrętło z blokadą wciskaną;S=powłoka uszczelniająca do gwintów;N=bezprądowe niklowanie

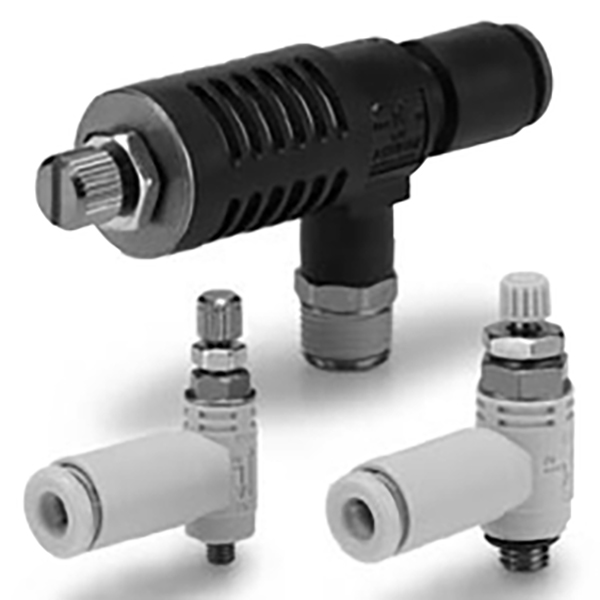

4. Dwa typy strukturalne i charakterystyka zastosowania

 4.1 Typ kolanka (ASV120F / ASV220F)

     • Konstrukcja kierownicza z kolankiem 90°, taki sam wygląd jak kolankowy zawór sterujący prędkością serii AS, kompaktowy i oszczędzający miejsce.

     • Asymetryczna konstrukcja interfejsu: z jednej strony port gwintowy M3/M5, z drugiej strony port szybkiego montażu jednym dotknięciem.

     • Idealny do scenariuszy rozmieszczenia miniaturowych i małych cylindrów oraz urządzeń o wąskiej przestrzeni.

  4,2 typu T, przelotowe (ASV310F / 410F / 510F)

     • Konstrukcja prosta z trzema portami: wlot powietrza z gwintem IN, wylot powietrza z szybkozłączką OUT, wbudowany cichy otwór wylotowy EXH.

     • Większy efektywny obszar przepływu i niższy opór przepływu, maksymalizując prędkość roboczą cylindra.

     • Preferowana konstrukcja dla szybkoobrotowych cylindrów o standardowej, średniej i dużej średnicy.

5. Tabela specyfikacji standardowych pełnej serii

6. Podstawowe parametry techniczne i konfiguracja materiałów

7. Różnica w wyborze: ASV vs zwykły zawór regulacji prędkości serii AS

8. Profesjonalne wytyczne dotyczące instalacji i obsługi

     • Instalacja kierunkowa: Zamontować ściśle według strzałki na korpusie zaworu. PołączW porcie do elektrozaworu iPort WYJŚCIOWY do cylindra, aby uniknąć odwrotnej instalacji powodującej nieprawidłową regulację prędkości.

     • Szybkie połączenie rurki: Przetnij wąż pneumatyczny na płasko i włóż go całkowicie do złączki jednoprzyciskowej, aż usłyszysz dźwięk „kliknięcia”, potwierdzający pewne i szczelne połączenie.

     • Blokowanie odporne na wibracje: Obróć pokrętło, aby wyregulować przepływ spalin i prędkość cylindra.Naciśnij pokrętło, aby zablokować i zapobiegać dryftowi prędkości spowodowanemu wibracjami sprzętu;pociągnij pokrętło, aby odblokować do regulacji wtórnej.

Podsumowanie w jednym zdaniu

     Seria SOLH ASV to profesjonalny, szybki pneumatyczny zawór sterujący 4 w 1, łączący szybki wydech, dławienie wydechu, cichą redukcję hałasu i montaż jednym dotknięciem. Dzięki podwójnemu obszarowi przepływu, konstrukcji antywibracyjnej typu push-lock i ognioodpornemu, trwałemu materiałowi doskonale spełnia wymagania cylindrów pneumatycznych w zakresie dużych prędkości, wysokiej częstotliwości i cichej pracy, będąc optymalnym zamiennikiem ulepszeń zwykłych zaworów regulacji prędkości serii AS.
