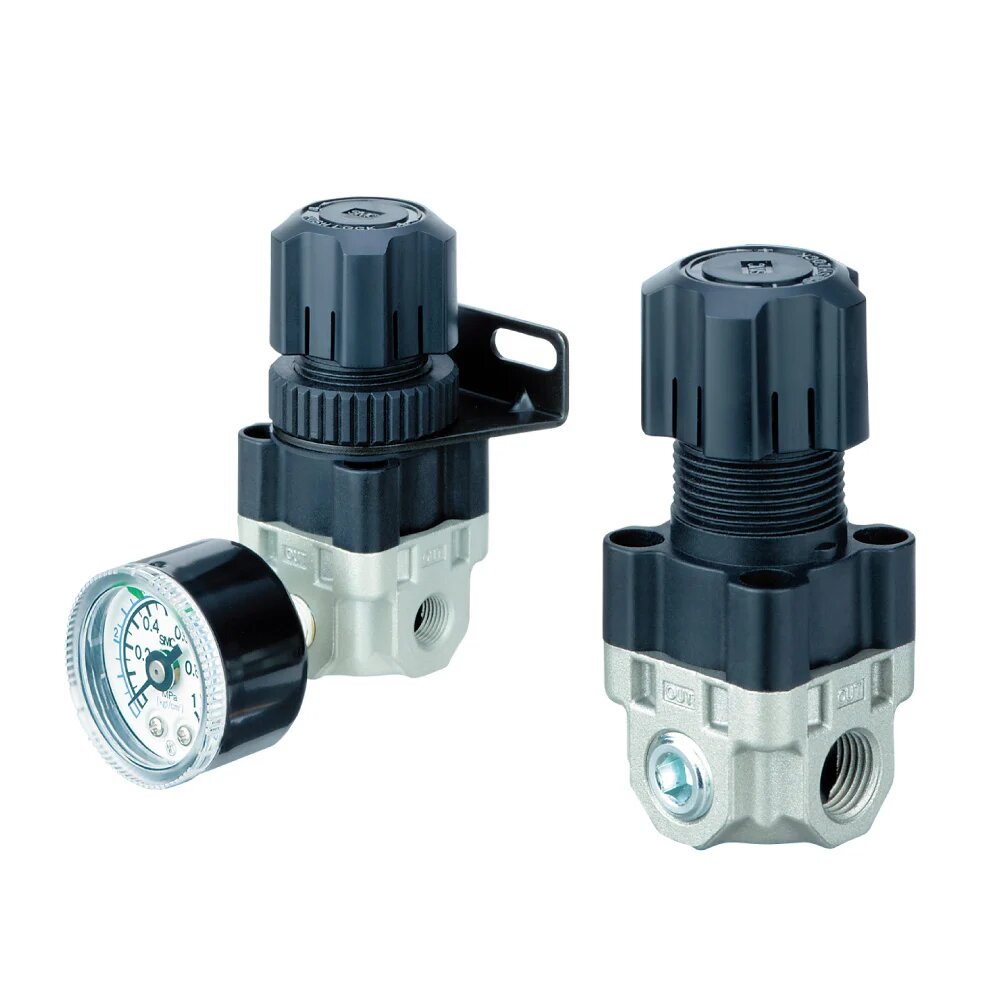

Kompaktowy regulator ARX

Kompaktowe tłokowe regulatory ciśnienia serii SOLH ARX obsługują maksymalne ciśnienie wlotowe wynoszące 2,0 MPa, przekraczając limit ciśnienia spotykany w przypadku zwykłych miniaturowych regulatorów. Dostępny w standardowych modelach wysokociśnieniowych i niskociśnieniowych, charakteryzuje się zerowym stałym zużyciem powietrza, co zapewnia doskonałą wydajność w zakresie oszczędzania energii i dwukrotnie większą przepustowość w porównaniu z produktami o podobnych rozmiarach. Ultralekki, ważący 110 g, z potrójnymi portami wyjściowymi dla elastycznego wielokanałowego układu rurociągów, posiada port pomiarowy i obsługuje instalację wielokierunkową. Dzięki wbudowanej konstrukcji odciążającej i bezsmarowej zapewnia stabilną, bezobsługową pracę, idealną do kompaktowych urządzeń pneumatycznych pod wysokim ciśnieniem, precyzyjnego przedmuchu, dozowania płynów i laboratoryjnych systemów testowania ciśnienia.

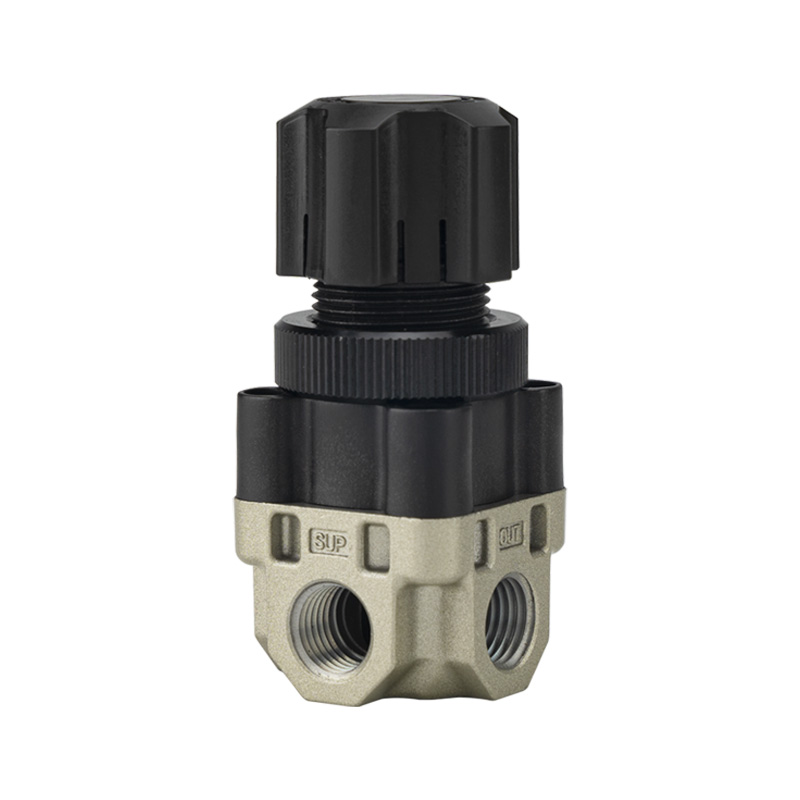

Kompaktowy regulator ciśnienia serii ARX

Marka:SOLH firmy Richge Technology (睿其格科技)

Pozycjonowanie produktu

     Seria ARX, w której dominuje model ARX20, to minitłokowy regulator nadmiarowy obsługujący maksymalne ciśnienie wlotowe 2,0 MPa. Przeznaczony do kompaktowych urządzeń z zasilaniem powietrzem pod wysokim ciśnieniem i scenariuszami precyzyjnej regulacji przy małym przepływie, łączy w sobie małe wymiary, zerowy ciągły upust powietrza, dużą przepustowość i elastyczny układ rurociągów z wieloma portami.

Struktura i zasada działania

     -Bezpośrednio działająca konstrukcja tłoka z wbudowaną funkcją odciążenia

     --Maksymalne ciśnienie robocze na wlocie osiąga 2,0 MPa, przekraczając limit 1,0 MPa zwykłych regulatorów AR

     --Zero stałego zużycia powietrza bez stałego odpowietrzania

     --Jeden wlot zasilania dopasowany do trzech niezależnych portów wyjściowych dla zróżnicowanego rurociągu

     --Miniaturowy wymiar całkowity: szerokość 35mm, długość 80mm, waga netto tylko 110g


Podstawowe kluczowe funkcje

1. Wysoka odporność na ciśnienie wlotowe (zaleta podstawowa)

     Maksymalne ciśnienie robocze: 2,0 MPa; ciśnienie próbne: 3,0 MPa. Dostępne są dwie wersje z możliwością regulacji ciśnienia: ARX20 do szerokiego zakresu 0,05–0,85 MPa, ARX21 do precyzyjnego sterowania niskim ciśnieniem 0,05–0,30 MPa.

2. Ultrakompaktowy i lekki korpus

    Całkowity rozmiar 35 mm × 80 mm, waga zaledwie 110 g, doskonale osadzona w wąskich przestrzeniach instalacyjnych i zintegrowanym sprzęcie automatyki.

3. Zerowa strata powietrza i podwyższony przepływ

     Zerowe ciągłe zużycie powietrza zapewnia wyjątkową wydajność oszczędzania energii. Jego przepustowość jest dwukrotnie większa niż w przypadku zwykłych regulatorów tej samej klasy wielkości.

4. Potrójne porty wyjściowe dla elastycznego układu

     Trzy porty wyjściowe umożliwiają wielokanałową dystrybucję gazu, instalację manometru lub zaślepkę. Port pomiarowy Rc1/8 jest zarezerwowany, a opcjonalny wspornik montażowy umożliwia instalację wielokierunkową.

5. Stabilna i bezobsługowa praca

     Obowiązujący zakres temperatur: -5 ℃ ~ + 60 ℃. Automatyczny upust uwalnia nadmierne ciśnienie w celu ochrony obwodu. Bezsmarowa struktura wewnętrzna zmniejsza obciążenie pracą związaną z codzienną konserwacją.


Tabela specyfikacji technicznych

Przedmiot
Specyfikacja
Typ serii
ARX20 (ciśnienie standardowe), ARX21 (niskie ciśnienie)
Struktura wewnętrzna
Typ tłokowy z funkcją odciążenia
Wątek portu
Rc1/8, 1/4"; możliwość dostosowania gwintu G/NPT
Maksymalne ciśnienie robocze
2,0 MPa
Dowód ciśnienia
3,0 MPa
Regulowany zakres ciśnienia
0,05–0,85 MPa (ARX20) / 0,05–0,30 MPa (ARX21)
Stałe zużycie powietrza
0 l/min
Waga netto
110g
Temperatura pracy
-5 ℃ ~ + 60 ℃

Wyjaśnienie kodu modelu

Przykład: ARX20-01GB

     --ARX: Kod serii produktu

     --20: Standardowy zakres ciśnienia; 21: Zakres niskiego ciśnienia

     --01: Rozmiar portu 1/4"

     --G = gwint G / N = gwint Rc / F = gwint NPT

     --B: Wyposażony w wspornik montażowy; P: Typ montażu panelowego

     --Przyrostek G: W zestawie dopasowany manometr

Typowe scenariusze zastosowań

     Małe wysokociśnieniowe sprężarki powietrza 2,0 MPa Precyzyjny sprzęt do przedmuchiwania i dozowania płynów Wbudowane kompaktowe maszyny do automatyzacji pneumatycznej Obwody testowe powietrza pod wysokim ciśnieniem Laboratoryjne instrumenty analityczne, wymagające zerowego wycieku i stabilnego ciśnienia wyjściowego.

Podsumowanie w jednym zdaniu

     Kompaktowy regulator tłokowy ARX obsługuje wysokie ciśnienie wlotowe 2,0 MPa przy zerowym zużyciu powietrza, potrójnych portach wyjściowych i powiększonym natężeniu przepływu, stanowiąc optymalne rozwiązanie do pneumatycznej kontroli ciśnienia o małych rozmiarach, wysokociśnieniowym i niskim przepływie.
