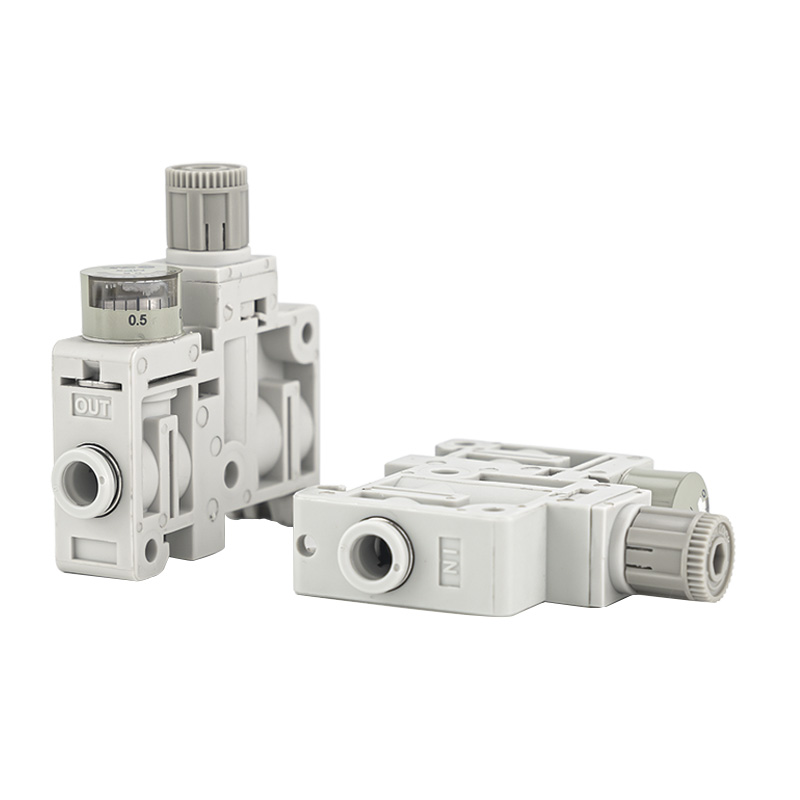

Ultrakompaktowy regulator ciśnienia serii ARM5 (ARM5S)

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Model ARM5 z pojedynczym regulatorem ARM5S to ultrawąski, tłokowy regulator ciśnienia o średnicy 14 mm, bezpośredniego działania, z wbudowaną standardową funkcją przepływu wstecznego. Charakteryzuje się niewielkimi wymiarami, opcjonalną pojedynczą niezależną instalacją lub montażem w stosie, zintegrowanymi złączami wciskanymi za jednym dotknięciem i precyzyjną regulacją ciśnienia. Ten mini regulator jest dostosowany do miniaturowych obwodów pneumatycznych o rygorystycznych wymaganiach dotyczących ograniczonej przestrzeni.

Struktura i zasada działania

     · Konstrukcja tłokowa bezpośredniego działania; wersja odciążona w standardzie, wersja bez odciążenia opcjonalnie

     · Standardowa konstrukcja z przepływem wstecznym umożliwia przepływ zwrotny z portu wylotowego do portu wlotowego

     · Zintegrowane złącza wtykowe dostępne w wersji prostej i kolankowej do rur φ4, φ6, 5/32" i 1/4"

     · Dwa rozwiązania montażowe: bezpośredni montaż na panelu i montaż na szynie DIN

     · Ultralekki korpus ważący zaledwie 33 gramy

Podstawowe kluczowe funkcje

     1. Ultrakompaktowa wąska obudowa 14 mm Szerokość korpusu wynosi tylko 14 mm, a objętość jest zmniejszona do 1/7 konwencjonalnych standardowych automatów AR20. Pasuje bezproblemowo do wbudowanych maszyn, paneli sterowania i kompaktowych małych przyrządów.

     2. Precyzyjna regulacja ciśnienia. Zakres regulacji ciśnienia obejmuje 0,05–0,7 MPa. Standardowy model odciążający automatycznie uwalnia nadmiar ciśnienia, zapewniając stabilną wydajność; opcjonalny model bez odciążenia zapewnia doskonałą wydajność utrzymywania ciśnienia.

     3. Wbudowana standardowa funkcja przepływu wstecznego. Kanał wewnętrzny otwiera się automatycznie, gdy ciśnienie wylotowe przekroczy ciśnienie wlotowe. Można go zainstalować bezpośrednio za zaworami elektromagnetycznymi, aby uprościć ogólny układ obwodu powietrza.

     4. Elastyczne złącza i wiele sposobów montażu Złączki proste i kolankowe są wymienne dla portów wlotowych i wylotowych. Reduktor umożliwia montaż bezpośredni i układanie na szynie DIN, z opcjonalnym montowanym z boku manometrem o wartości znamionowej 0,8 MPa.

     5. Odporność na korozję i długa żywotność. Obudowa z żywicy i stopu aluminium jest odporna na korozję. Obowiązująca temperatura otoczenia mieści się w zakresie od -5 ℃ do +60 ℃. Bezsmarowa praca zapewnia stabilną, długoterminową wydajność rowerową.

Tabela specyfikacji technicznych

Wyjaśnienie kodu modelu

Przykład: ARM5SA-07-A

     · ARM5S: Pojedynczy, niezależny korpus regulatora

     · A: montaż na szynie DIN; B: Bezpośredni montaż na panelu

     · 07: Konfiguracja mocowania (IN proste + OUT proste dla rury φ6)

     · A: Wyposażony w boczny manometr; puste = bez miernika

Typowe scenariusze zastosowań

     Miniaturowy sprzęt do automatyzacji i precyzyjne przyrządy do elektroniki 3C, urządzeń medycznych i małych robotów Układy sprzętu z wyjątkowo ograniczoną przestrzenią instalacyjną Precyzyjne sterowanie mikroprzepływem: nadmuch powietrza, zasysanie próżniowe, dozowanie płynów i uruchamianie pozycjonowania Wieloobwodowe systemy układania kolektorów, obsługujące do 10 podłączonych stacji Instalacja szeregowa za zaworami elektromagnetycznymi z wykorzystaniem charakterystyki przepływu wstecznego

Podsumowanie w jednym zdaniu

     Mini regulator ciśnienia ARM5S ma ultrawąską konstrukcję tłoka 14 mm, standardową konstrukcję z przepływem wstecznym, zintegrowane złącza wtykowe, montaż pojedynczy/rozdzielny i lekki korpus ważący tylko 33 g, co stanowi preferowane rozwiązanie do mikroprecyzyjnej pneumatycznej kontroli ciśnienia. Tytuł meta i opis meta Tytuł meta: Ultrakompaktowy mini regulator ciśnienia ARM5S 14 mm | Richge Technology Meta Opis: Miniaturowy regulator pneumatyczny Richge ARM5S ze standardowym przepływem wstecznym, do montażu na szynie DIN, lekka konstrukcja 33 g do małych precyzyjnych obwodów automatyki.
