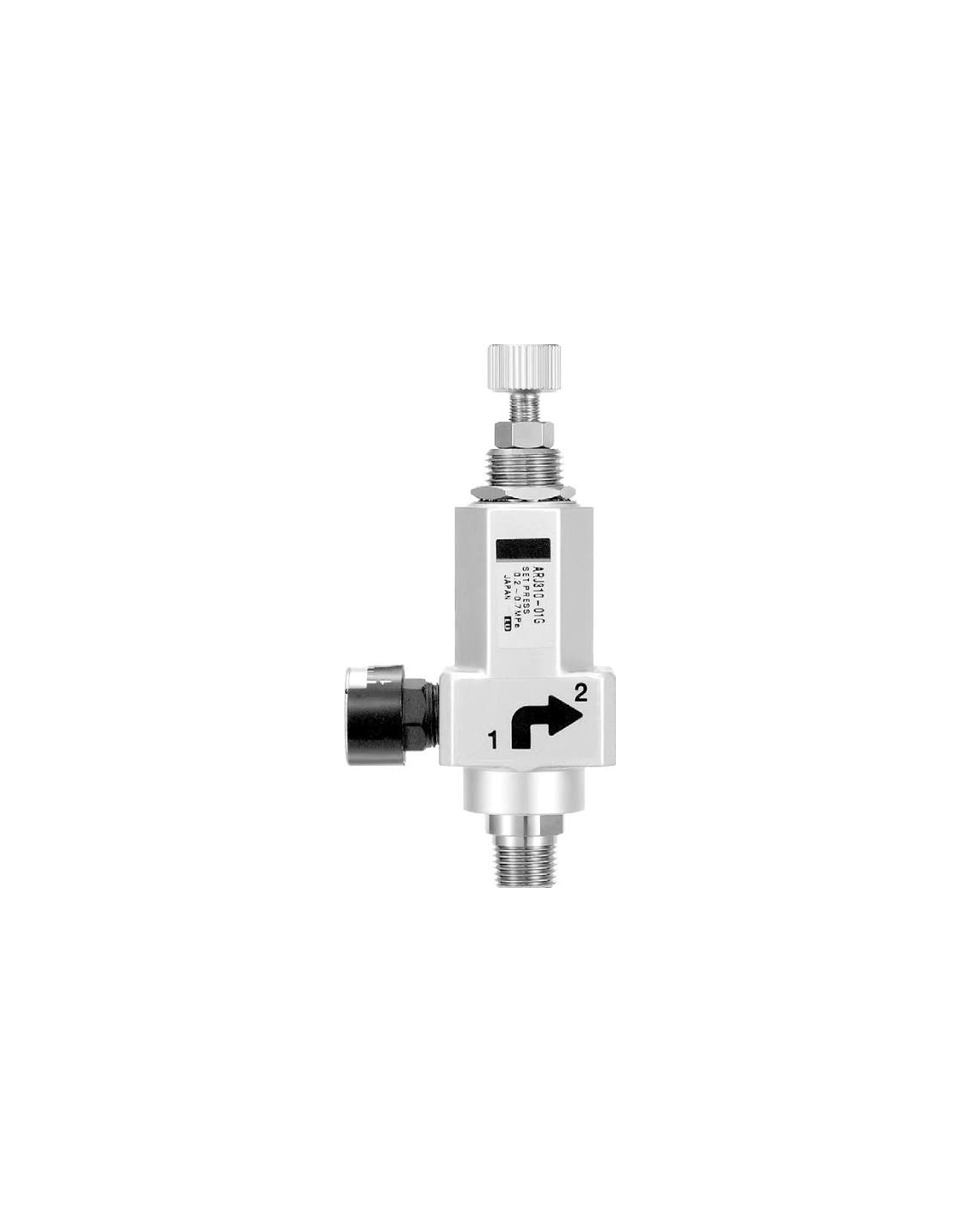

ARJ310 Miniaturowy zawór regulacji ciśnienia

Miniaturowy regulator ciśnienia bezpośredniego działania SOLH ARJ310 jest w pełni wymienny z równoważnymi modelami SMC, zaprojektowanymi do precyzyjnego sterowania pneumatycznego o niskim przepływie i ograniczonej przestrzeni. Dzięki ultrakompaktowej, wąskiej obudowie o grubości 18,5 mm i lekkiej konstrukcji ważącej 65 g, obsługuje gęste układanie kolektorów. Wyposażony w podwójne gwinty wlotowe M5 i Rc1/8 oraz zintegrowane złącza wtykowe wylotu umożliwiające szybką instalację, zapewnia podwójny zakres ciśnienia 0,05–0,7 MPa z wbudowanym zabezpieczeniem nadciśnieniowym zapewniającym stabilne ciśnienie wyjściowe. Nadaje się do montażu na panelu i wsporniku, jest szeroko stosowany w montażu elektroniki, urządzeniach medycznych, kontroli półprzewodników i miniaturowym precyzyjnym sprzęcie automatyki.

Miniaturowy regulator ciśnienia serii ARJ310 (bezpośrednie sterowanie nadmiarowe)

Marka:SOLH firmy Richge Technology (睿其格科技)


Przegląd produktu

     Seria SOLH ARJ310 to ultrakompaktowy, precyzyjny regulator ciśnienia bezpośredniego działania, przeznaczony do wąskich przestrzeni montażowych i precyzyjnej kontroli ciśnienia przy niskim przepływie. Jego gabaryty i wydajność są w pełni wymienne z oryginalnymi regulatorami SMC ARJ310 w celu bezpośredniej wymiany sprzętu.

Struktura i podstawowe funkcje

     --Struktura: Tłok bezpośredniego działania z wbudowanym odpowietrznikiem

     --Układ dwóch portów (IN/OUT); Nadciśnienie jest automatycznie odprowadzane przez wewnętrzny kanał nadmiarowy

     --Funkcja: stale obniżaj ciśnienie powietrza wlotowego do zadanej wartości wyjściowej, tłumij wahania ciśnienia i zapewniaj ochronę przed nadciśnieniem

     --Zintegrowana konstrukcja z gniazdem wciskanym uruchamianym jednym dotknięciem i podwójnymi opcjonalnymi gwintami wlotowymi zapewniającymi elastyczne okablowanie

Dane techniczne

     --Środek roboczy: czyste i ogólne sprężone powietrze przemysłowe

     --Maksymalne ciśnienie robocze: 0,8 MPa

     -- Ciśnienie próbne: 1,2 MPa

     --Regulowany zakres ciśnienia

     --Zakres standardowy: 0,2–0,7 MPa

     --Wersja niskociśnieniowa: 0,05–0,2 MPa

     --Temperatura otoczenia i średnia: -5 ℃ ~ + 60 ℃ (bez wewnętrznego zamarzania)

     --Waga netto: ok. 65g

     --Szerokość korpusu: 18,5 mm, odpowiednia do gęstego układania kolektorów

     --Stopień ochrony: IP65


Konfiguracja portu

Port wlotowy (dwa style do wyboru)

     --M5×0,8 gwint wewnętrzny

     --Rc1/8 gwint zewnętrzny

Port wylotowy

     Gwint wewnętrzny Rc1/8 ze zintegrowanym złączem wciskanym, kompatybilny z rurkami metrycznymi φ4/φ6, rurami imperialnymi 5/32" i 1/4"

Port miernika

     Gwint wewnętrzny Rc1/8, pasuje do mini manometrów serii G15


Definicja kodu modelu (przykład: ARJ310F-01-04)

     --ARJ310: seria podstaw miniregulatorów

     --F: Wyposażony w wbudowaną złączkę wtykową; pominięte w przypadku wersji z pełnym gwintem

     --01: Standard gwintu Rc1/8

     --04: Do rurki φ4; 06 oznacza rurkę φ6

     --N01: Opcja gwintu NPT1/8

Gorąco sprzedające się modele

     --ARJ310-01: Wersja z pełnym gwintem, bez przyłącza wtykowego

     --ARJ310F-01-04: Zintegrowany wtyk dla węża φ4

     --ARJ310F-01-06: Zintegrowany wtyk dla węża φ6

     --ARJ310F-N01-03: Wlot z gwintem NPT1/8

Podstawowe zalety produktu

     --Bardzo mała, lekka konstrukcja: waga 65 g i wąski korpus o grubości 18,5 mm pasują do bardzo kompaktowych układów sprzętu

     --Opcje z podwójnym gwintem wlotowym (M5 / Rc1/8) w celu dostosowania do różnych układów rurociągów

     --Fabrycznie wykonane gniazdo wtykowe eliminuje dodatkowe złącza i skraca czas montażu

     --Wbudowany mechanizm nadmiarowy automatycznie uwalnia nadciśnienie, zapewniając stabilne ciśnienie wyjściowe

     --Obsługuje podwójne metody montażu nakrętki panelowej i wspornika zewnętrznego

     -- Konstrukcja działająca bezpośrednio umożliwia niskie ciśnienie rozruchowe do 0,05 MPa

Typowe scenariusze zastosowań

     Minicylindry powietrzne, małe chwytaki pneumatyczne, precyzyjne dysze nadmuchowe Montaż elektroniki, urządzenia medyczne, sprzęt do produkcji i kontroli półprzewodników Dozowniki płynów, przyrządy do testowania szczelności powietrza Kompaktowe maszyny automatyczne, wyspy zaworowe i mini jednostki do uzdatniania powietrza FRL

Porównanie modeli: ARJ310 VS ARJ210

Przedmiot
ARJ310
ARJ210
Złącze wylotowe
Wbudowane złącze wtykowe
Tylko wątek
Waga netto
65g
60g
Szerokość mocowania korpusu
18,5 mm
Standardowy kompaktowy rozmiar
Gwint wlotowy
Podwójne opcje M5 / Rc1/8
Podwójne opcje M5 / Rc1/8
Struktura wylotu
Gwint Rc1/8 + zintegrowany wcisk
Pojedynczy gwint Rc1/8
Pozycjonowanie
Kompaktowy, zintegrowany typ wciskany
Ogólny podstawowy mini regulator gwintowany

Podsumowanie w jednym zdaniu

     Minireduktor ciśnienia ARJ310 ma ultrakompaktową obudowę, podwójny gwint wlotowy, zintegrowane złącze wtykowe i wysoką precyzję, dzięki czemu stanowi optymalne rozwiązanie do kontroli ciśnienia w kompaktowych układach pneumatycznych o niskim przepływie.
