Kompaktowy ciśnieniowy zawór nadmiarowy serii AP100

Marka:SOLH firmy Richge Technology (睿其格科技)

Pozycjonowanie produktu

     Seria AP100 to kompaktowy, sprężynowy zawór nadmiarowy bezpośredniego działania do miniaturowych obwodów pneumatycznych. Automatycznie usuwa nadmiar powietrza, aby ustabilizować ciśnienie w systemie, gdy ciśnienie przekroczy ustawioną wartość. Dzięki niewielkim rozmiarom i łatwej regulacji ciśnienia służy jako zabezpieczenie przed nadciśnieniem i element kontroli górnego limitu ciśnienia w kompaktowych urządzeniach pneumatycznych.

Struktura i zasada działania

     --Struktura: Konstrukcja odciążająca sprężynę o działaniu bezpośrednim, bez sterowania pilotem

     --Logika działania Stan zamknięty: ciśnienie w systemie niższe od ustawionej wartości Stan otwarty: ciśnienie w systemie osiąga lub przekracza ustawioną wartość, powietrze odprowadzane jest do otoczenia Stan resetowania: Zawór zamyka się ponownie, gdy ciśnienie spadnie poniżej ustawionego progu

     --Prosty montaż mechaniczny składający się z pokrętła regulacyjnego, sprężyny i szpuli

     --Przypomnienie: Brak certyfikatu jako standardowego zaworu bezpieczeństwa JIS, tylko do regulacji ciśnienia i kontroli nadciśnienia w obwodzie

Podstawowe kluczowe funkcje

1. Ultrakompaktowa, lekka pojedyncza jednostka

     Wymiary całkowite 69×40mm, waga netto zaledwie 0,12kg. Niezależna, jednoczęściowa konstrukcja umożliwia bezpośredni montaż, doskonale nadaje się do wąskich i wbudowanych układów sprzętu.

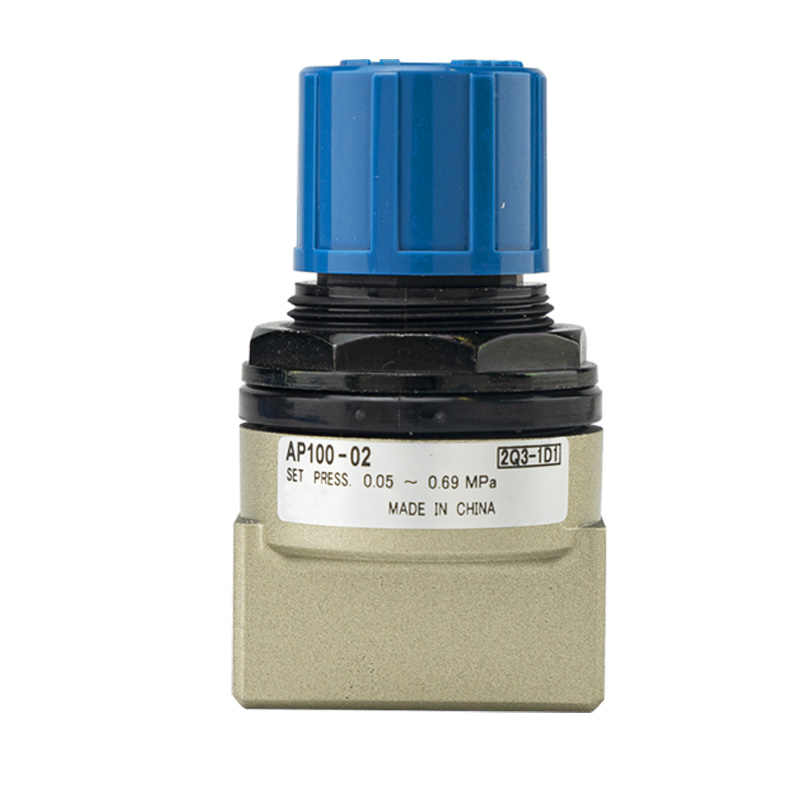

2. Zamykane, niewymagające użycia narzędzi pokrętło regulacyjne

     Niebieskie górne pokrętło umożliwia bezpośrednie ustawienie ciśnienia bez dodatkowych narzędzi. Struktura blokująca zapobiega niezamierzonej zmianie ciśnienia spowodowanej wibracjami lub niewłaściwą obsługą, zapewniając stabilną, długoterminową pracę.

3. Podwójne regulowane zakresy ciśnienia i wysoki przepływ nadmiarowy

     Model standardowy regulowany zakres: 0,05–0,69 MPa Niskociśnieniowa wersja X201: 0,02–0,2 MPa Maksymalne dopuszczalne ciśnienie robocze osiąga 1,0 MPa; duży wewnętrzny kanał przepływowy zapewnia szybkie uwolnienie ciśnienia.

4. Zróżnicowane opcje gwintów i elastyczny montaż

     Dostępne rozmiary portów: 1/8"(01), 1/4"(02) Konfigurowalne standardy gwintów: gwint Rc, NPT, G Dwa sposoby instalacji: bezpośredni montaż gwintowany lub mocowanie na wsporniku Wyraźne oznaczenie IN/OUT zapewnia instalację jednokierunkowego przepływu powietrza.

5. Odporny na korozję i stabilny, długi okres użytkowania

     Korpus zaworu odlewany ciśnieniowo ze stopu aluminium o szerokiej tolerancji temperaturowej od -5℃ do +60℃. Zaprojektowany do pracy z suchym sprężonym powietrzem, bezsmarowa praca obniża koszty konserwacji.

Tabela specyfikacji technicznych

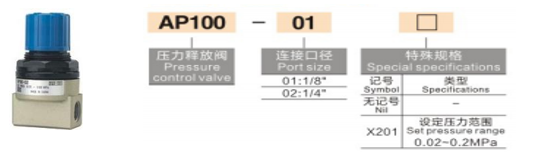

Definicja kodu modelu

Przykład: AP100-02-B-N

     --AP100: seria bazowa produktów

     --01 / 02: Odpowiedni wymiar przyłącza

     --B: Wyposażony w wspornik montażowy; puste = bez nawiasu

     --N: gwint NPT; puste = standardowy gwint Rc; F = Gwint

     --Przyrostek X201: Wersja z regulacją niskiego ciśnienia

Typowe scenariusze zastosowań

     Bufor cylindra i amortyzacja uderzeń w położeniu końcowym Ochrona przed nadciśnieniem dla regulatorów ciśnienia za zaworem Kompaktowe przyrządy i mały sprzęt automatyki dla przemysłu 3C, elektronicznego i medycznego Blokada górnego limitu ciśnienia dla ogólnych pneumatycznych obwodów powietrza Rurociągi laboratoryjne i eksperymentalne wymagające górnego limitu stałego ciśnienia.

Podsumowanie w jednym zdaniu

     Niezależny kompaktowy zawór nadmiarowy AP100 łączy w sobie blokowaną regulację pokrętła, zakres regulacji 0,05–0,69 MPa i bezpośrednią konstrukcję montażową, co stanowi optymalne rozwiązanie do kontroli górnego limitu ciśnienia w miniaturowych układach pneumatycznych.
