Seria SOLH 3L jest standardem AirTACRęczny zawór kierunkowy 3/2 typu push-pull o konstrukcji normalnie zamkniętej (NC). Bezpośrednio przełącza obwody pneumatyczne poprzez działanie pchające i ciągnące za pomocą uchwytu osiowego. Jako całkowicie ręczny element pneumatyczny bez elektrycznych lub pneumatycznych źródeł napędu, jest on specjalnie stosowany do sterowania cylindrem jednostronnego działania, włączania i wyłączania obwodu powietrza, pracy impulsowej i systemów blokad bezpieczeństwa sprzętu, szeroko stosowanych w scenariuszach debugowania, zatrzymywania awaryjnego i pracy przeciwwybuchowej.
1.1 Definicja standardowego interfejsu 3-portowego
• Port P: Główny port wlotu sprężonego powietrza
• Port: Roboczy port wyjściowy, podłączony do cylindrów jednostronnego działania
• Port R: Otwór wydechowy, wspornik do montażu tłumika w celu redukcji hałasu
• Tryb jazdy: Prosta osiowa, ręczna obsługa typu push-pull
• Cecha strukturalna: Precyzyjna konstrukcja typu szpuli, korpus ze stopu aluminium o wysokiej wytrzymałości, wbudowany mechanizm automatycznego resetowania sprężynowego
• Normalny stan resetowania: Wewnętrzna sprężyna napina szpulę, wlot P zamknięty, port roboczy komunikuje się z portem wylotowym R w celu zmniejszenia ciśnienia.
• Działający stan ściągania: Ręcznie pociągnij uchwyt osiowy, aby odwrócić rdzeń zaworu, port P komunikuje się z portem A w celu dopływu powietrza, port wylotowy R jest zamknięty, aby napędzać cylinder.
• Zwolnij Reset: Poluzuj uchwyt, zawór automatycznie resetuje się pod wpływem siły sprężyny, odcina dopływ powietrza i usuwa ciśnienie resztkowe.
• Logika rdzenia: Standardowa normalnie zamknięta struktura NC z funkcją ręcznego resetowania, skutecznie zapobiegająca nieprawidłowemu działaniu i zapewniająca bezpieczeństwo sprzętu.

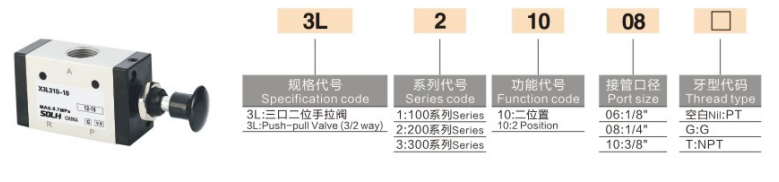

1. Logika kodowania: 3L [Kod rozmiaru] 10 - [Rozmiar portu] [Typ gwintu]
|
Segment kodu |
Szczegółowa definicja |
|
3L |
Seria ręcznych zaworów 3/2-drożnych |
|
Kod rozmiaru |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Naprawiono kod struktury resetowania sprężyny 3/2 |
|
Rozmiar portu |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Typ gwintu |
Puste = gwint standardowy PT; T=gwint NPT; G=G wątek |
2. Powszechne modele głównego nurtu
• 3L110-06: Port G1/8, ręczny zawór ciągnący o małym rozmiarze do układów mikropneumatycznych
• 3L210-08: Przyłącze G1/4, model najbardziej uniwersalny, doskonale współpracujący ze standardowymi siłownikami jednostronnego działania
• 3L310-10: Przyłącze G3/8, konstrukcja o dużym przepływie do wyposażenia cylindrów o dużym ciągu
• 3L410-15: Port o dużej średnicy G1/2, odpowiedni do obwodów pneumatycznych o dużym przepływie i dużym obciążeniu
|
Parametr Pozycja |
Specyfikacja |
|
Środek roboczy |
Filtrowane sprężone powietrze (dokładność filtracji ≥40μm) |
|
Zakres ciśnienia roboczego |
0.15～0,8 MPa |
|
Dowód ciśnienia |
1,2 MPa |
|
Zakres temperatury roboczej |
-20℃～+70℃ |
|
3L110-06 Parametr przepływu |
Powierzchnia efektywna 10,2 mm², Cv=0,6 |
|
3L210-08 Parametr przepływu |
Powierzchnia efektywna 17,0 mm², Cv=1,0 |
|
3L310-10 Parametr przepływu |
Powierzchnia efektywna 28,0 mm², Cv=1,65 |
|
Wymagania dotyczące smarowania |
Konstrukcja bezsmarowa (opcjonalne smarowanie w specjalnych warunkach) |
|
Metoda instalacji |
Montaż panelowy / montaż na podstawie, wielopozycyjna instalacja stała |
|
Materiał korpusu |
Stop aluminium o wysokiej wytrzymałości |
• Czysta ręczna konstrukcja przeciwwybuchowa: Brak elementów elektrycznych i źródeł kontroli powietrza, zerowe ryzyko iskrzenia. Nadaje się do zatrzymywania awaryjnego, debugowania sprzętu i środowisk pyłowych przeciwwybuchowych z bardzo wysokim bezpieczeństwem operacyjnym.
• Oszczędzająca pracę praca osiowa typu push-pull: Prosta, liniowa akcja uchwytu z wyraźnym sprzężeniem zwrotnym i wyraźnym cofaniem, stabilne wyczucie dłoni i niełatwe do zacięcia.
• Sprężynowy automatyczny reset i bezpieczeństwo NC: Domyślny stan normalnie zamknięty, automatycznie resetuje i odcina dopływ powietrza po zwolnieniu uchwytu, skutecznie unikając ciągłego działania spowodowanego niewłaściwą obsługą.
• Kompaktowa i trwała konstrukcja: Zintegrowany korpus ze stopu aluminium, konstrukcja szpuli o niskim tarciu, niezawodne uszczelnienie, odporność na zużycie i długa żywotność.
• Profesjonalne dopasowanie cylindrów jednostronnego działania: 3/2-drożny, dedykowany obwód powietrza, doskonale dostosowany do cylindrów jednostronnego działania ze sprężyną powrotną, takich jak mechanizmy zaciskające i wyrzucające.
• Wysoka kompatybilność i wymienność: Stały rozmiar instalacji z pneumatycznymi zaworami sterującymi serii 3A, umożliwiający bezpośrednią wymianę i przełączanie trybów sterowania ręcznego/pneumatycznego.
• Ręczne sterowanie siłownikami jednostronnego działania do systemów ruchu zaciskania, wyrzucania i powrotu ze sprężyną
• Sterowanie włączaniem i wyłączaniem obwodu pneumatycznego, debugowanie urządzenia i wyłącznik bezpieczeństwa konserwacji
• Ręczne sterowanie pneumatyczne do stref zagrożonych wybuchem, środowisk przemysłowych bez zasilania i zapylonych
• Pneumatyczne systemy logiczne dopasowane do zaworów pneumatycznych 3A do ręcznego/pneumatycznego sterowania kompozytowego
Seria SOLH 3L to klasyczny 3/2-drogowy, normalnie zamknięty, ręczny zawór przeciwsobny typu NC, z automatycznym resetem sprężynowym. Jest to kompaktowy, bezpieczny i trwały standardowy element do ręcznego sterowania, specjalnie zaprojektowany do układów pneumatycznych z cylindrami jednostronnego działania.
