Zawór nożny 3/2-drogowy serii 3F / 3FM | Normalnie zamknięty pneumatyczny zawór stopowy bezpośredniego działania

Marka: SOLH firmy Richge Technology | W pełni kompatybilny zamiennik zaworu stopowego AirTAC 3F / 3FM

1. Przegląd produktu

     Seria SOLH 3F i 3FM to3/2-drogowe, normalnie zamknięte, pneumatyczne zawory z pedałem nożnym, bezpośredniego działania, w pełni kompatybilny i wymienny z oryginalnymi modelami AirTAC 3F210 i 3FM210. Model 3F210 ma wytrzymałą obudowę z odlewanego ciśnieniowo aluminium, natomiast model 3FM210 ma lekką mini plastikową konstrukcję. Obie serie mają wbudowany układ wydechowy ze standardową logiką portu powietrza P/A/R. Służąc jako pneumatyczne urządzenia przełączające niewymagające użycia rąk, są szeroko stosowane do sterowania cylindrami jednostronnego działania, przerywania próżni, ręcznego włączania i wyłączania obwodu powietrza impulsowego, stemplowania i sterowania mocowaniem osprzętu.

  1.1 Logika i zasada działania głównego portu powietrznego

     • Definicja portu lotniczego: P (wlot powietrza), A (wylot roboczy), R (wbudowany wylot)

     • Stan normalnie zamknięty (pedał zwolniony): Wlot P zamknięty, Port A komunikuje się z portem wylotowym R, aby natychmiast uwolnić ciśnienie resztkowe w cylindrze

     • Stan roboczy (naciśnięty pedał): Obwód P-A otwiera się w celu dopływu powietrza, króciec wylotowy R jest zamknięty w celu utrzymania ciśnienia

     • Funkcja blokowania (przyrostek L): Wyposażony w konstrukcję zatrzasku blokującego. Naciśnij raz, aby zablokować pedał w celu zapewnienia ciągłego dopływu powietrza; naciśnij ponownie, aby odblokować i zresetować redukcję ciśnienia

     • Funkcja standardowa: Modele inne niż L posiadają funkcję natychmiastowego samoresetowania, automatycznie odcinając dopływ powietrza i zwalniając ciśnienie po zwolnieniu stopy

2. Zasady i definicja kodowania modelu

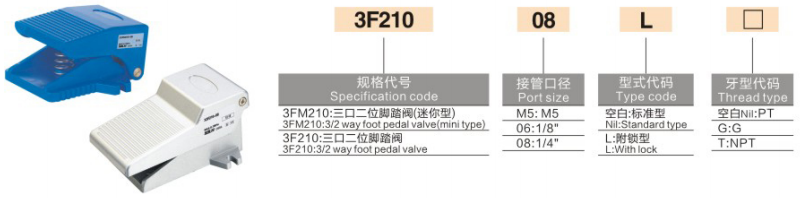

     Logika kodowania: 3(F/FM)210 - [Rozmiar portu] [L Blokowanie] - [Typ gwintu]

  2.1 Definicja obudowy serii

     • 3F210: Standardowa, wytrzymała obudowa ze stopu aluminium, 3/2-drogowy zawór stopowy

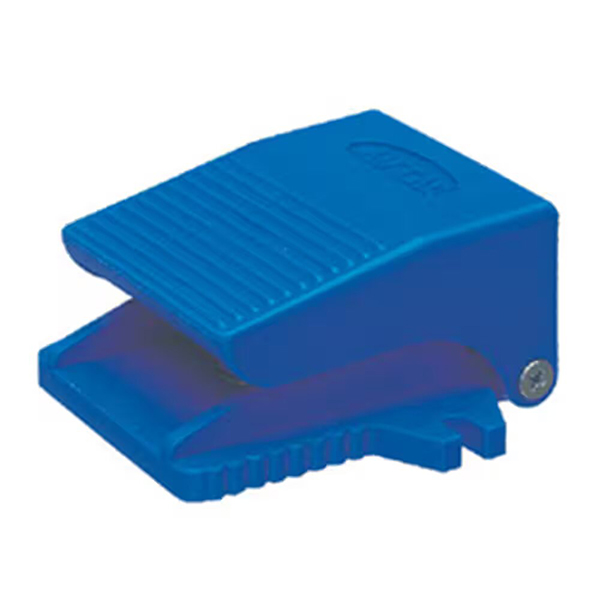

     • 3FM210: Mini, lekki plastikowy zawór stopowy, kompaktowy rozmiar do montażu w wąskiej przestrzeni

  2.2 Specyfikacja rozmiaru portu

     • M5: Drobny gwint M5×0,8 (wyłącznie dla modelu 3FM mini, sterowanie mikro pilotem)

     • 06: G1/8 (PT1/8) gwint standardowy

     • 08: G1/4 (PT1/4) uniwersalna specyfikacja głównego nurtu dla narzędzi przemysłowych

  2.3 Przyrostek funkcji i wątku

     • Przyrostek L: Z samoblokującą konstrukcją zapewniającą długotrwałe utrzymanie ciśnienia

     • Nie L: Typ natychmiastowego samoresetowania, automatyczne zmniejszenie ciśnienia po zwolnieniu pedału

     • Typ gwintu: Puste = gwint stożkowy PT; G=gwint równoległy zgodny ze standardem brytyjskim; T=NPT Amerykański gwint stożkowy

     Przykład modelu: 3F210-08L | Zawór stopowy ze stopu aluminium z portem G1/4 z funkcją samoblokowania; 3FM210-M5 | Mini plastikowy mikrozawór stopowy z gwintem M5

  2.4 Tabela porównawcza specyfikacji pełnej serii

3. Podstawowe parametry techniczne

4. Wyróżnienie w wyborze: seria aluminiowa 3F vs seria mini plastikowa 3FM

5. Rozróżnienie funkcjonalne: samoresetowanie a samoblokowanie

     • Typ natychmiastowego samoresetowania inny niż L: Pedał odbija się automatycznie po zwolnieniu stopy, odcinając dopływ powietrza i uwalniając ciśnienie z portu A. Jest to najpopularniejszy typ pedału w przypadku joggingu i przerywanego sterowania.

     • Typ samoblokujący z przyrostkiem L: Naciśnij raz, aby zablokować pedał w celu zapewnienia ciągłego dopływu powietrza i utrzymywania ciśnienia; naciśnij ponownie, aby odblokować i zwolnić ciśnienie resztkowe. Specjalnie zaprojektowany do długotrwałego utrzymywania ciśnienia w obwodach pneumatycznych.

6. Wymiana i typowe zastosowania

  6.1 Kompatybilny zamiennik

     Seria SOLH 3F/3FM w pełni zastępuje oryginalną serię AirTAC 3F210/3FM210 i krajowe odpowiedniki modeli Xinchang/SOLIH i może bezpośrednio modernizować i zastępować stare zawory nożne FV320 z doskonałą zgodnością wymiarową i funkcjonalną.

 6.2 Typowe scenariusze zastosowań

     • Sterowanie nożne cylindra jednostronnego działania: Źródło powietrza → Zawór stopowy 3F → cylinder jednostronnego działania; cylinder automatycznie powraca i zwalnia ciśnienie po zwolnieniu pedału, zapewniając bezpieczną pracę przerywaną.

     • Redukcja ciśnienia przyssawki próżniowej: Krok dostarczania powietrza w celu odcięcia podciśnienia; zwolnij pedał, aby wypuścić powietrze i wyeliminuj siłę trzymania przyssawki, aby szybko zwolnić obrabiany przedmiot.

     • Kontrola przetwarzania przemysłowego: Ręczne przełączanie nożne dla małych maszyn do tłoczenia, szlifierek i pneumatycznych systemów mocowania osprzętu, uwalniające ręce dla wydajnej pracy.

Podsumowanie w jednym zdaniu

     3/2-drożne, normalnie zamknięte zawory nożne serii SOLH 3F/3FM z pedałem nożnym obejmują wytrzymałe aluminiowe modele z funkcją samoczynnego resetowania/samoblokowania oraz mini, lekkie modele z tworzywa sztucznego. Charakteryzują się pyłoszczelnością i bryzgoszczelnością IP54, pracą bez smarowania i pełną kompatybilnością z AirTAC, są to standardowe pneumatyczne zawory przełączające niewymagające użycia rąk do sterowania cylindrami, przerywania próżni i obsługi narzędzi przemysłowych.
